可移动垂直升降式物料搅拌装置结构

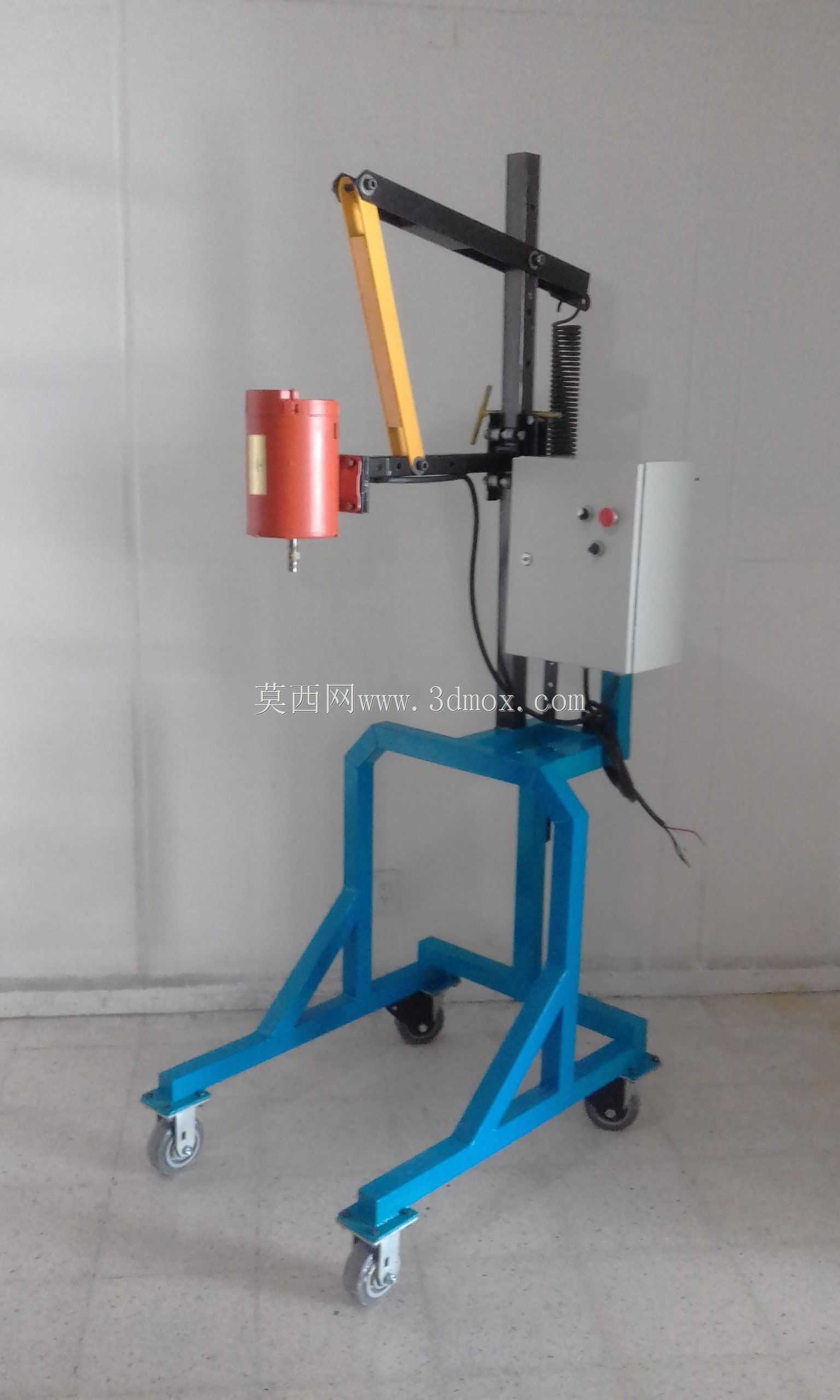

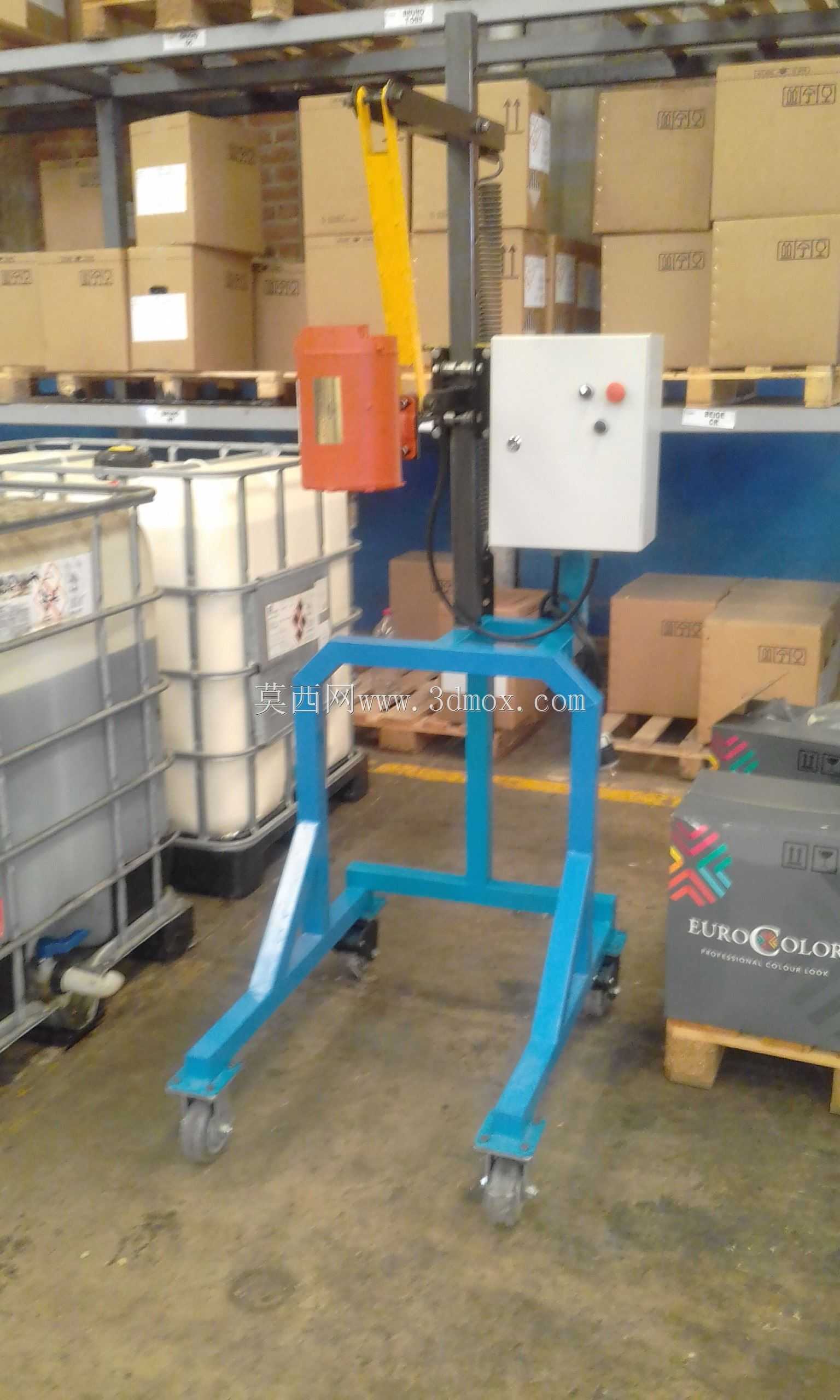

　　这款可移动搅拌装置的设计初衷，是解决中小批量物料分散、混合作业中，固定搅拌设备适配性差、转场不便的痛点，常见于精细化工、食品配料、小型涂料生产车间的工位间作业场景，也可用于仓储区域桶装原料的预混工序，无需搭建固定安装基础，随用随推的特性适配多品种小批量的柔性生产需求。从结构组成来看，设备底部采用方管焊接的门式推车框架，四个角部分别安装带刹车的万向脚轮，轮组选型时考虑了车间环氧地坪的通行需求，单轮额定载荷覆盖整机加搅拌头满载运行时的总重量，推车框架预留了桶体定位空间，可适配标准200L工业圆桶的放置，框架内侧设置有限位挡边，避免搅拌作业过程中桶体出现滑移偏移。垂直升降部分采用单立柱导向结构，立柱选用冷拔矩形导轨型材，

　　表面做硬质阳极氧化处理降低滑动摩擦阻力，升降滑座通过线性轴承与立柱配合，滑座上承载搅拌驱动电机与搅拌轴组件，驱动电机选用立式减速电机，输出转速匹配中低粘度物料的搅拌需求，搅拌轴末端可根据物料特性更换桨叶、分散盘等不同工作头。升降助力结构采用恒力弹簧平衡机构，弹簧组件安装在立柱顶部的悬臂支架上，弹簧拉力经过精准匹配，刚好抵消滑座、电机、搅拌轴的总重量，操作人员只需施加很小的力即可手动调整搅拌头的垂直高度，调整行程覆盖从桶口上方到桶底的全区间，可满足不同液位高度的搅拌作业需求，也方便搅拌头提升后更换物料桶或者清理桨叶。悬臂部分采用折臂式结构，水平臂可绕立柱做一定角度的回转，方便在不移动整车的情况下，将搅拌头移出桶位上方，适配桶体吊装、

　　加料等辅助操作，折臂的铰接点设置有阻尼锁紧结构，调整到作业位置后可锁定角度，避免搅拌过程中臂架晃动。整机的安装边界需要考虑作业通道宽度，推车的整体宽度控制在750mm以内，可顺利通过车间常规800mm宽的消防通道与设备间隔，升降到最高位置时整机高度不超过2.2m，适配大部分车间的层高与门洞通行要求，设备重心经过配平计算，即使搅拌头升到最高位置、悬臂完全伸出时，整车的静态稳定系数也满足安全规范要求，不会出现侧翻风险。设计过程中重点考虑了操作的人机工程性，搅拌头的升降操作把手设置在操作人员站立时的胸部高度位置，无需弯腰或者抬手过高即可完成高度调整，电机的控制按钮集成在把手附近，启停操作无需移步。设备的维护点也做了简化设计，

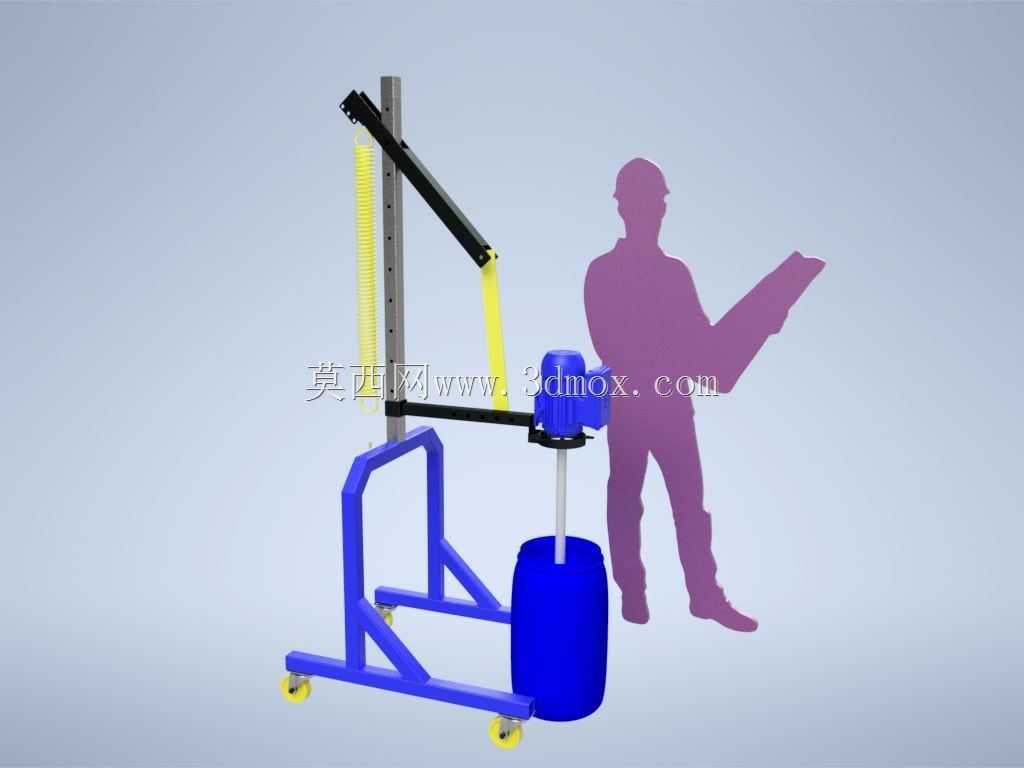

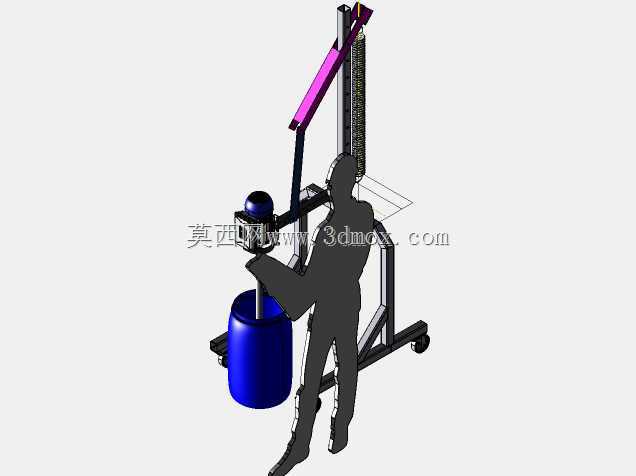

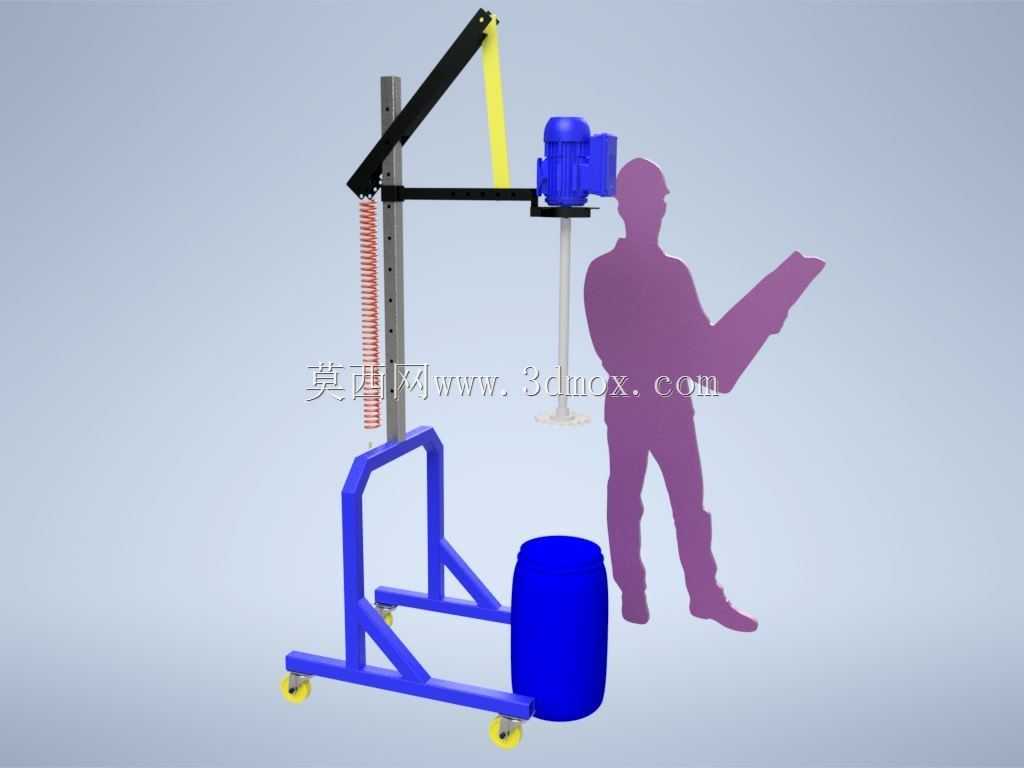

　　弹簧平衡机构的调节螺母外露，长期使用弹簧出现拉力衰减时可快速调整补偿，线性轴承的注油点设置在滑座外侧，日常润滑无需拆解结构，脚轮的刹车踏板采用加长设计，穿戴劳保鞋时可轻松踩下锁定。针对化工场景的使用需求，所有结构件表面都做了防腐喷塑处理，与物料可能接触的搅拌轴、桨叶采用304不锈钢材质，避免锈蚀污染物料，电气部分选用IP55防护等级的组件，可适应车间少量泼溅、粉尘的作业环境。实际使用中，这款设备可替代人工手持搅拌器的作业方式，降低操作人员的劳动强度，相比大型固定搅拌釜，它的投入成本更低，转场灵活，适合多工位轮流作业的生产模式，对于经常更换物料品种、单批次搅拌量不大的生产场景，这类移动式搅拌结构的实用性远高于固定式设备。建模过程中对运动干涉做了全行程校验，包括升降全行程、悬臂回转全角度范围内，所有运动部件都不会与车架、桶体发生碰撞，弹簧的伸缩行程与升降行程做了匹配，不会出现弹簧拉脱或者过度压缩的情况，脚轮的安装位置经过反复调整，确保推车推行时转向灵活，刹车锁定后整机在搅拌振动下不会出现移位。
