庭院儿童游乐组合设施结构设计方案

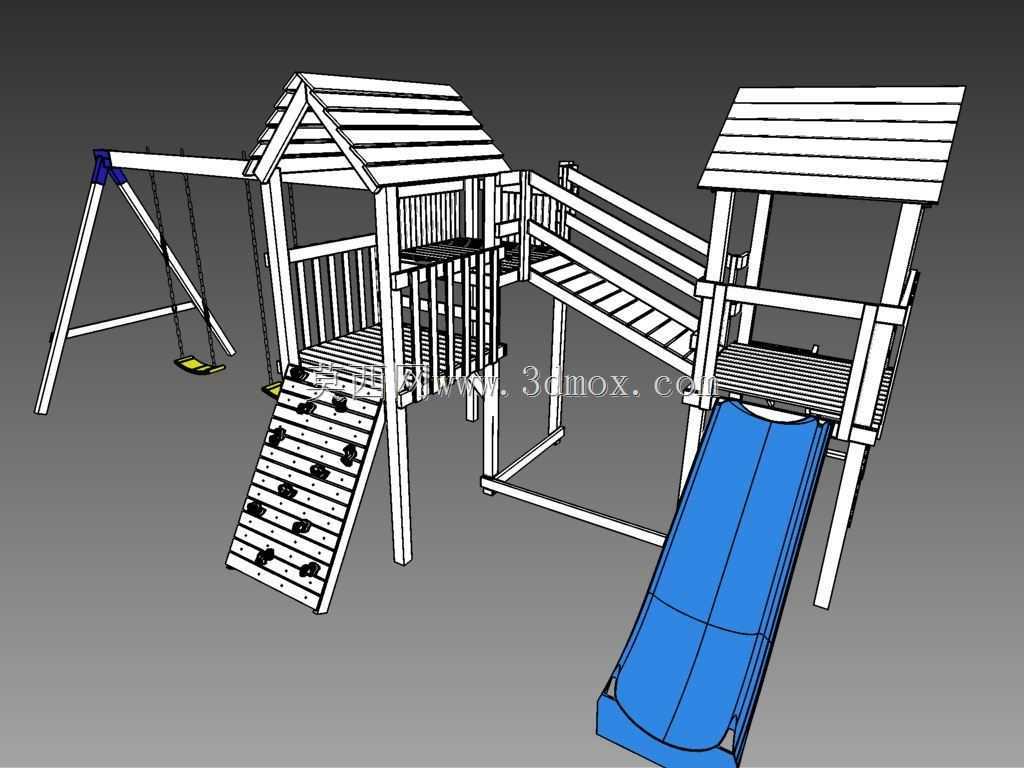

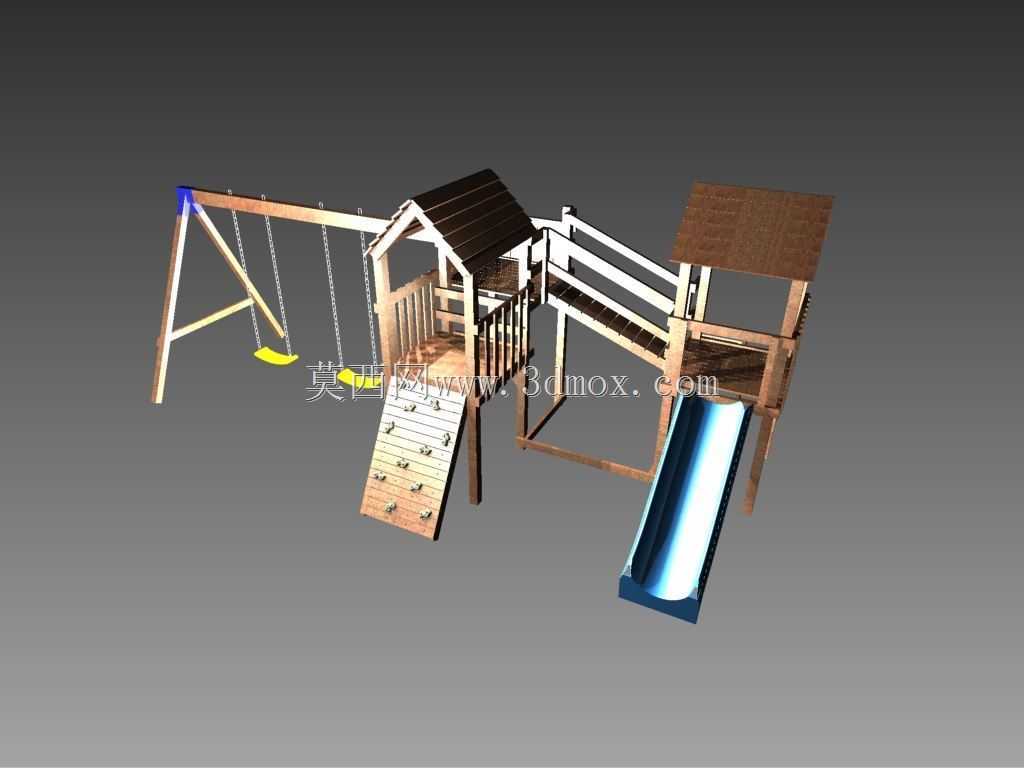

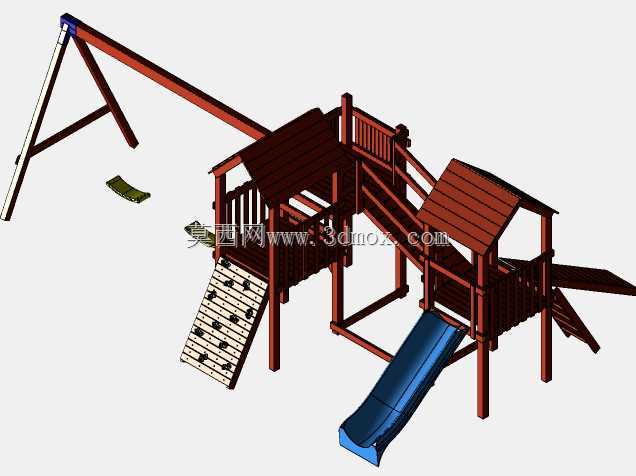

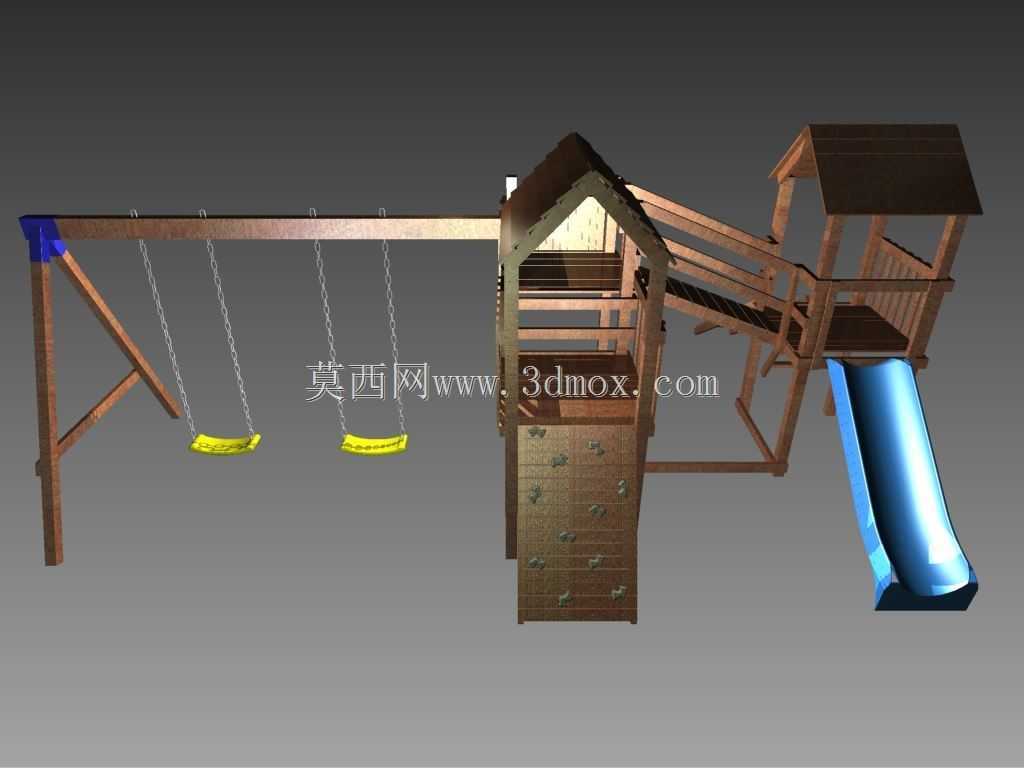

　　这套户外儿童游乐组合设施，主要面向私家庭院、社区小型活动区、幼儿园户外边角区域的场景使用，整体将秋千、攀爬梯、高架树屋平台、滑梯四个核心功能模块整合为一体化结构，避免了零散游具安装占用过多场地的问题，同时各功能区动线衔接流畅，适配3-12岁儿童的户外活动需求。从结构设计逻辑来看，整套设施采用框架式承载结构，主支撑立柱选用方形截面型材，所有立柱底部预设地脚安装板，安装时可通过膨胀螺栓与硬化混凝土地面固定，也可搭配预埋地脚笼嵌入软质铺装地面，满足不同场地的安装条件。设施整体横向跨度控制在6米范围内，纵向深度约3.2米，高架平台的离地高度为1.2米，既保证滑梯的滑行倾角符合安全规范，也避免过高带来的坠落风险，安装时需在设施周边预留至少1.

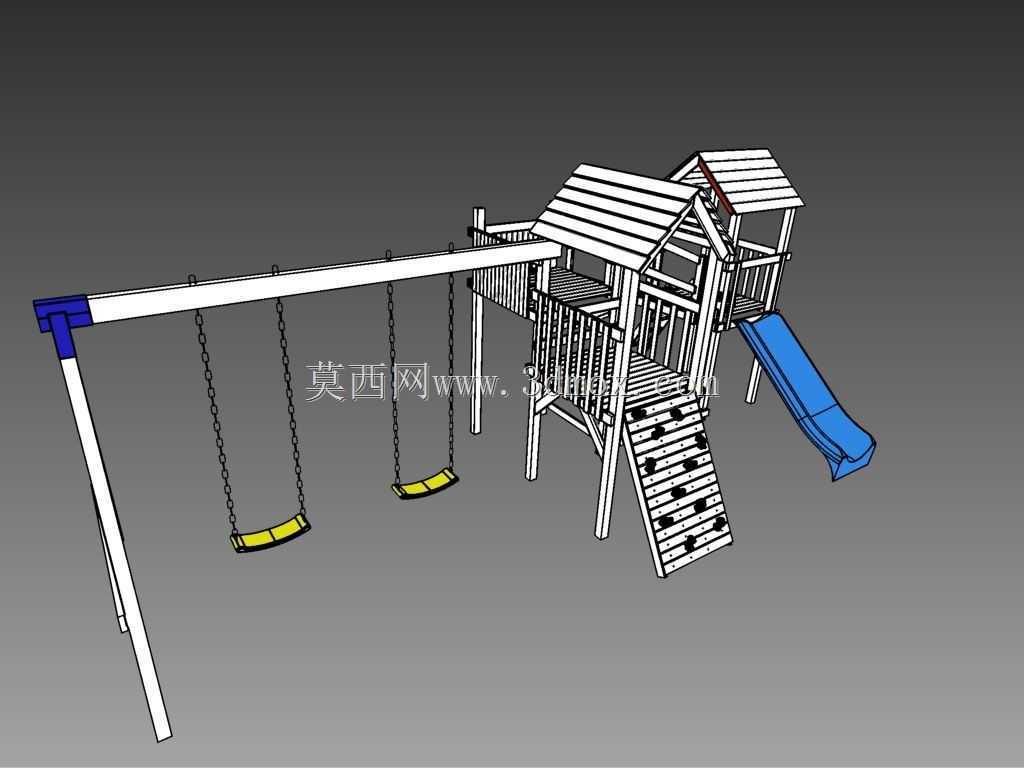

　　5米的安全缓冲区域，铺设橡胶地垫或沙层作为防护。秋千模块设置在设施左侧延伸段，共配置两个秋千座椅，悬挂梁与主框架做刚性连接，悬挂点采用带轴承的吊耳结构，减少摆动时的结构异响与磨损，秋千摆动幅度通过限位结构控制在前后各45度范围内，避免摆动幅度过大碰撞周边结构或超出安全区域。中间区域为攀爬梯模块，梯面设置凸起防滑条，两侧扶手与主框架连为一体，攀爬倾角设置为70度，兼顾攀爬趣味性与上下通行的安全性，梯段宽度为0.6米，满足单人顺畅通行。高架树屋平台区域做了全围护栏杆设计，栏杆竖向间隙控制在8厘米以内，防止儿童肢体卡入，平台地面采用镂空格栅结构，避免雨天积水打滑，顶部的坡屋顶结构既可以在晴天提供局部遮阳，也能在小雨天气减少平台面积水。

　　右侧的滑梯模块与高架平台做平滑衔接，滑梯两侧设置加高挡边，滑行面做圆弧过渡处理，末端落地段做平缓抬升设计，起到减速缓冲的作用，避免儿童滑出时速度过快摔倒。整套结构的所有棱角位置都做了R15以上的圆角倒钝处理，所有连接螺栓都采用沉头设计，外漏部分加装塑料防护帽，避免突出构件刮蹭衣物或皮肤。从受力角度分析，主框架的连接节点都采用三角加强筋结构，整套设施的额定承载上限为500公斤，可同时容纳8-10名儿童在不同模块活动，各模块的受力都通过主立柱传导至地面，不会出现局部结构应力集中的问题。在实际安装过程中，需要先确认场地的地面平整度，高差超过5厘米的区域需要先做找平处理，再固定立柱地脚，安装完成后需要逐一检查各连接点的紧固度，秋千吊耳、

　　滑梯衔接处、攀爬梯固定点都是需要重点核查的位置，后续日常维护中只需要定期检查螺栓松紧度、结构件表面涂层是否有脱落即可，整体维护成本较低。不同于商用大型游乐设施的复杂结构，这套组合设施的结构模块化程度高，所有构件都可以拆解为平板与标准型材，运输时可以打为扁平包装，现场组装不需要大型吊装设备，两名安装人员借助常规手动工具即可在半天内完成整体装配，非常适合小型场地的零散采购安装需求。
