30kg桶用液体粉末物料分配搬运架

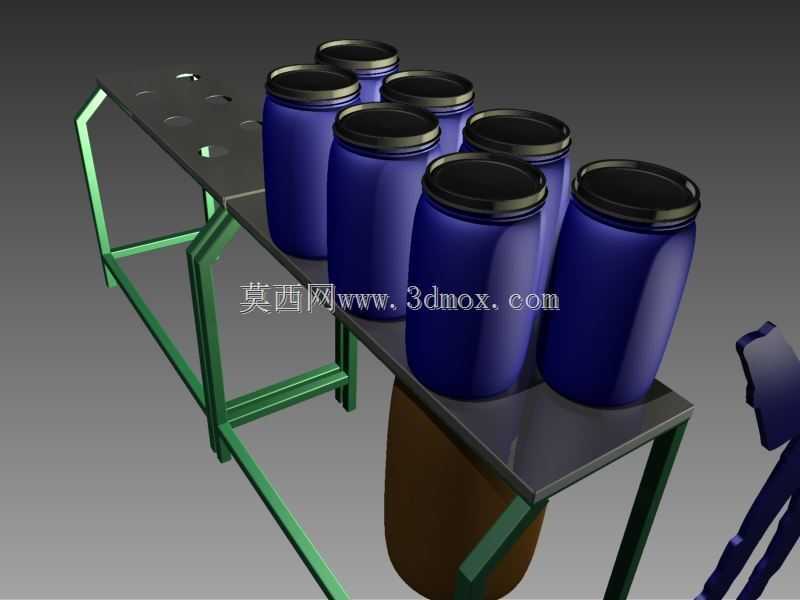

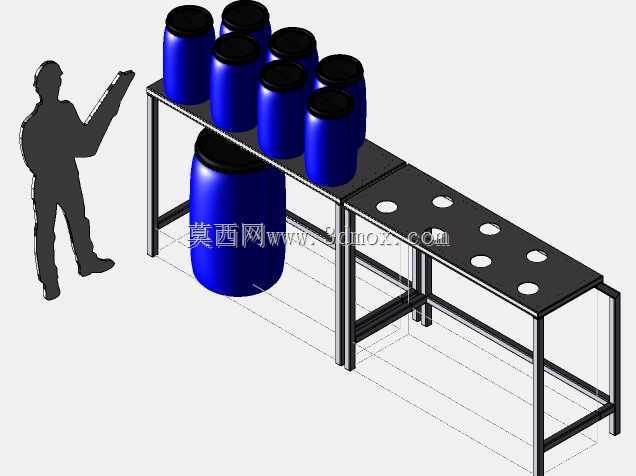

　　在精细化工、食品配料、小型日化生产的车间配料工位，经常会遇到单桶30kg规格的原料桶周转、定量分配的作业需求，这类作业如果完全依靠人工抱桶倾倒，不仅作业人员劳动强度大，长时间重复操作容易引发腰部职业损伤，还容易出现物料洒漏、投料量偏差过大的问题，这款针对30kg标准桶设计的物料分配搬运结构，就是专门适配这类中小批量配料工位的辅助作业装置。从结构布局来看，整套装置采用方管焊接的框架式支撑结构，主体支撑腿采用4040mm规格的工业方管，横向连接撑采用3030mm方管做斜向加固，整体框架的静态承重上限可以达到150kg，完全满足单排摆放8个满装30kg原料桶的承重需求，框架整体高度设置为850mm，

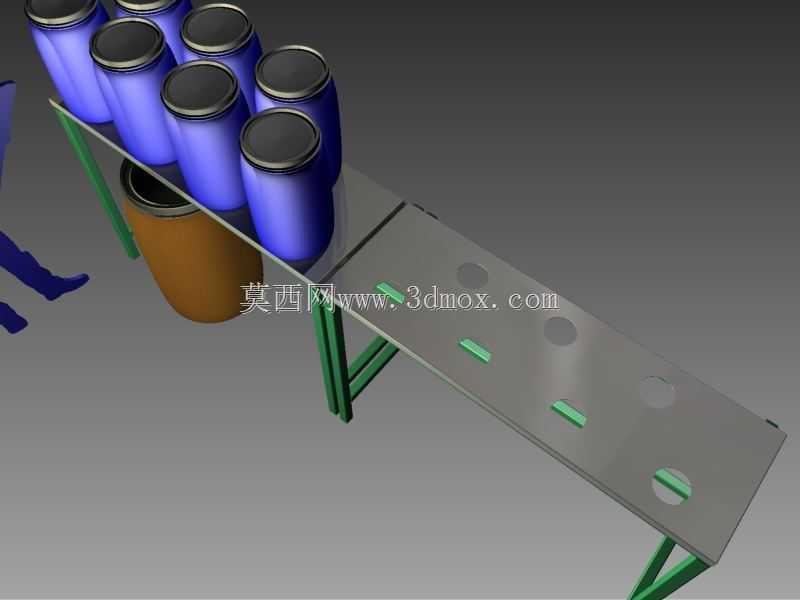

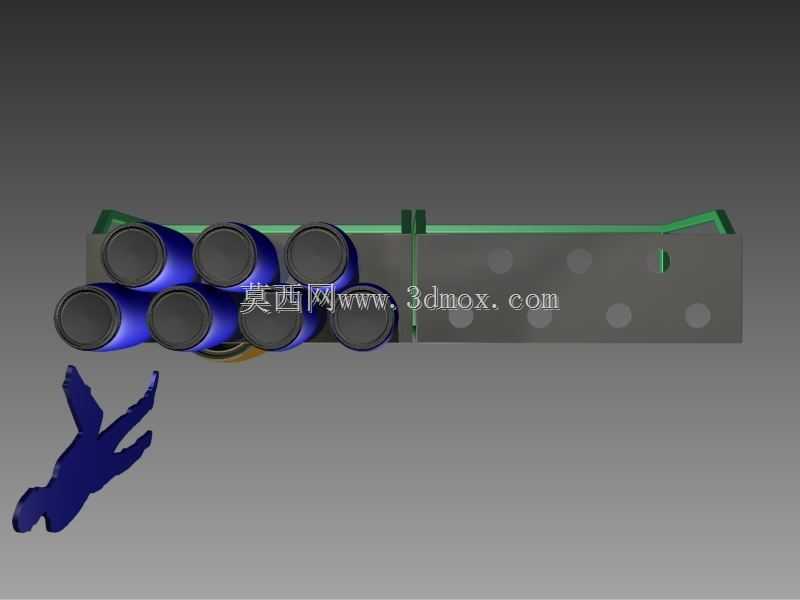

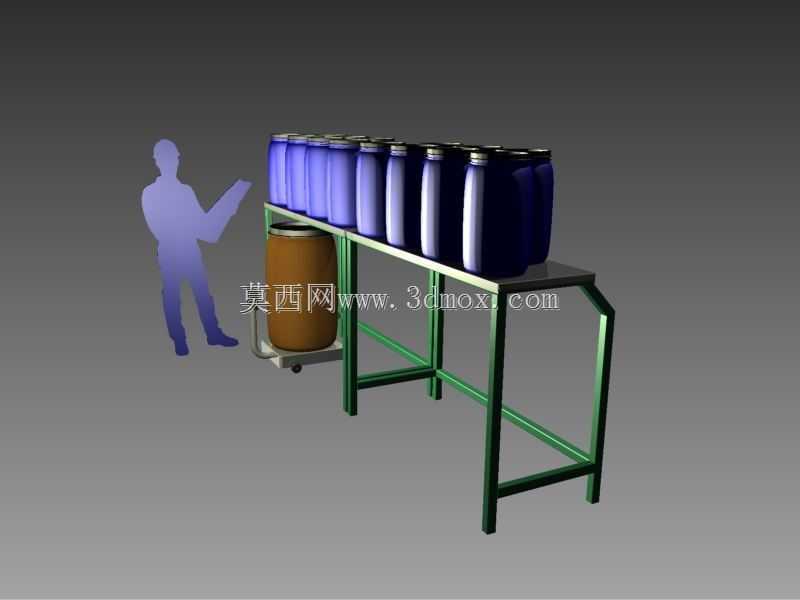

　　刚好匹配成年作业人员站立操作的舒适手肘高度，不需要过度弯腰或者抬臂就可以完成取料、分配的操作。框架的上层是平整的物料放置台面，台面采用2mm厚的冷轧钢板折弯成型，边缘做15mm高的挡边处理，避免放置在台面上的原料桶意外滑落，台面的宽度设置为400mm，刚好适配常规30kg工业包装桶的直径尺寸，单排排布的桶位间距预留10mm的操作间隙，方便作业人员单手扶桶完成移位或者取料操作。在框架的进料端，专门设置了可抽拉的单桶承载工位，这个工位配套带刹车的万向脚轮，承载板的高度和车间常用的手动液压托盘车的最低放货高度匹配，作业人员可以直接把刚从仓储区转运过来的满装30kg原料桶推到这个承载位上，不需要抬升就可以把桶滑到分配工位，

　　完成桶口对位之后就可以进行液体或者粉末物料的分配作业，不需要人工把整桶抬到台面上，大幅降低上料环节的劳动强度。这套结构的设计没有配置复杂的动力输送组件，完全依靠重力和人工辅助完成作业，整体没有易损的电气或者气动元件，后期维护成本极低，适合在没有压缩气源、供电条件受限的简易车间工位使用。框架的底部支撑脚做了向外延伸100mm的外撇设计，就算台面上所有桶位都放置满装物料，整个架体的重心也完全落在四个支撑脚的支撑范围内，不会出现侧翻的风险，地面接触位置配套可调的橡胶减震脚杯，可以根据车间地面的平整度调整架体的水平度，避免台面倾斜导致的物料桶滑移问题。在实际应用场景中，这套装置既可以作为配料工位的固定分配架使用，

　　把需要频繁取用的不同品类液体、粉末原料统一排布在台面上，作业人员按照工艺配方依次取用分配，也可以作为临时的物料周转暂存架，配合车间的周转车完成不同工位之间的原料转运，相比传统的固定式工作台，它的单桶上料位设计专门适配30kg桶的搬运需求，解决了中小重量原料桶上下料的抬升难题。结构设计过程中特意规避了复杂的折弯和焊接工艺，所有的框架连接节点都采用45度斜切对接焊，焊后打磨平整做喷塑防锈处理，不需要额外的定制加工件，常规的机加工车间就可以完成整套结构的制作，建模过程中所有的方管型材都调用标准库的参数化模型，连接位置的焊缝预留0.5mm的焊接收缩余量，避免实际制作过程中因为焊接变形导致的装配尺寸偏差。台面的挡边位置特意做了圆弧过渡处理，没有尖锐的直角边，避免作业过程中磕碰划伤，分配工位的桶位位置预留了直径2mm的定位凹点，作业人员可以把原料桶准确放置在定位点上，对接分配管路或者出料嘴的时候不需要反复调整位置。整套装置的安装边界尺寸控制在长2400mm、宽550mm、高850mm，占用的车间横向空间很小，可以直接贴靠车间墙面布置，不会占用主通道的通行空间，对于场地面积紧张的小型生产车间非常友好。
