三层带脚轮置物工作台结构设计

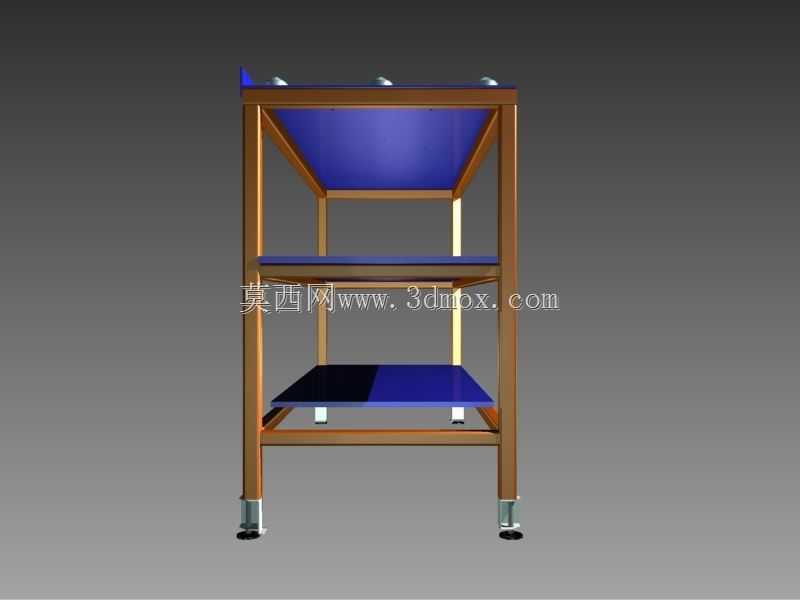

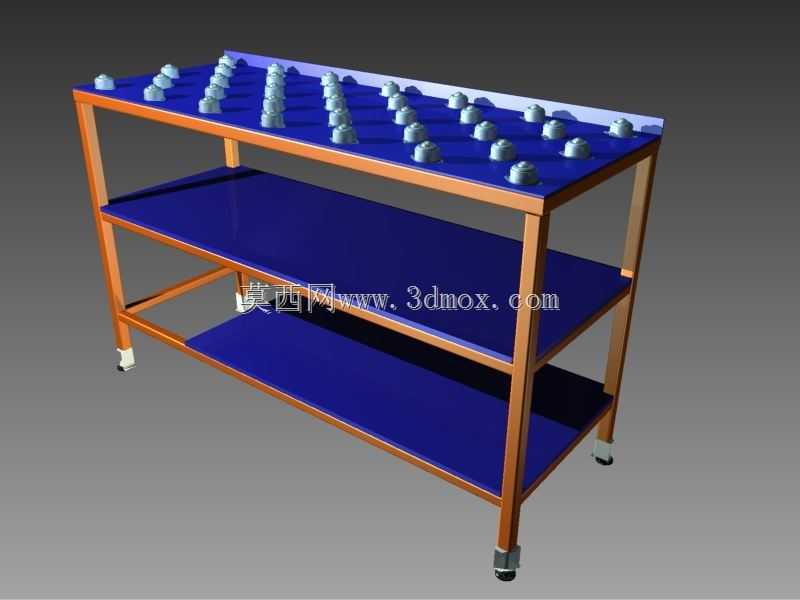

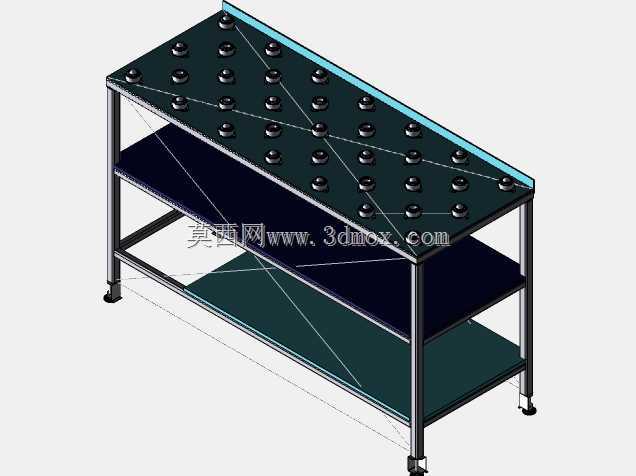

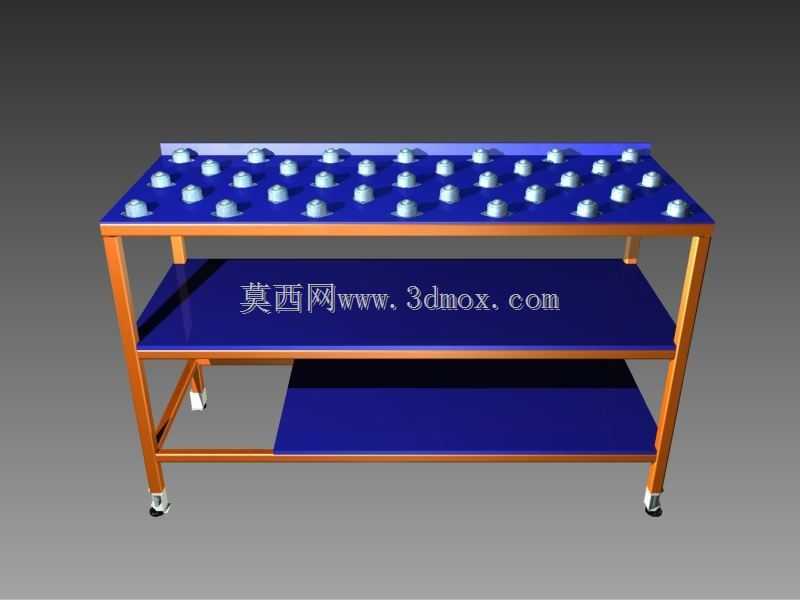

　　这款三层置物工作台的设计，最初是针对车间工位旁零散工装、待检小零件、作业辅助工具的就近存放需求做的结构方案，区别于常规固定式焊接货架，整体采用框架式方管焊接主体，搭配三层蓝色层板，底部安装万向脚轮，可根据工位调整需求灵活推移，不需要额外吊装或者地脚固定，适配多品种小批量生产的柔性车间布局。从实际使用场景来看，这类带轮置物台既可以放在装配工位旁，用来放置当班需要用到的紧固件、小型工装夹具、待装配的小总成件，也可以推到质检区域，临时摆放待检测的工件，避免工件直接落地造成磕碰划伤，层板表面做了平整处理，没有突出的焊瘤或者毛刺，放置精密小零件的时候不会刮伤工件表面，顶层台面上排布的凸起定位座，是针对特定规格小型零件做的定位设计，

　　防止推移过程中零件从台面滑落，每个定位座的间距根据对应零件的外形尺寸做了适配，取放的时候不会互相干涉。设计过程中首先考虑的是框架的承重稳定性，主体框架采用矩形钢管弯折焊接，四个立柱作为主要承重构件，层板下方的横向支撑梁做了加密排布，每层的承重冗余按照实际使用场景的1.5倍做校核，避免长期放置重物出现层板下凹变形的问题，三层置物空间做了差异化的层高设计，最下层的层高最高，可以放置高度稍大的工装盒或者较重的毛坯件，中间层适合放置常用的工具和频次较高的零件，顶层因为高度适合站立操作时取放，用来放置当班高频使用的小零件，配合定位座做固定，拿取的时候不需要弯腰，能减少作业过程中的无效动作。脚轮的选型上采用了带刹车的万向脚轮，

　　推移的时候转向灵活，推到指定位置之后踩下刹车就可以固定位置，不会因为地面轻微倾斜或者作业中的碰撞出现移位，脚轮的安装座和立柱底部做了加强焊接，避免频繁推移过程中脚轮连接位置出现焊缝开裂的问题，整体框架的边角都做了圆弧过渡处理，没有尖锐的直角，车间内人员走动推移的时候不会被边角刮蹭受伤。从安装边界尺寸来看，整体宽度控制在单人可顺利推移的范围内，长度适配常规车间通道的通行宽度，不需要额外拓宽通道就可以在工位之间转运，整体高度符合成年人站立时取放中层、顶层物品的舒适高度，不需要踮脚或者过度弯腰，长时间使用也不容易产生作业疲劳。层板和框架的连接采用沉头螺丝固定，后期如果某一层板出现磨损或者磕碰损坏，可以单独拆卸更换，不需要整体报废框架，

　　降低后期的维护成本，框架表面做了防锈喷涂处理，适配车间内可能存在的少量油污、切削液飞溅的使用环境，不会轻易出现锈蚀掉漆的问题，日常清洁只需要用抹布擦拭即可，不容易积留油污。在结构校核阶段，重点对框架满载情况下的脚轮受力、层板挠度、立柱稳定性做了模拟验证，当每层均匀放置额定承重的物料时，层板的最大挠度控制在允许范围内，不会出现明显的下弯，四个脚轮的受力分布均匀，推移过程中不会出现偏载倾斜的问题，顶层的定位座高度刚好能卡住零件的底部定位槽，即使在推移过程中遇到小的地面落差或者轻微颠簸，零件也不会从定位座上脱落，同时定位座的安装位置做了模块化设计，如果后续需要存放其他规格的零件，可以更换对应尺寸的定位座，不需要重新加工整个顶层台面。这类带轮置物工作台和固定式的工作台相比，最大的优势就是灵活性，不需要固定安装在某个位置，可以根据生产任务的调整随时移动到需要的工位旁，减少物料来回搬运的距离，尤其适合机加工车间、装配车间、维修班组的现场物料临时存放，也可以在实训车间用来放置教学用的工具和试件，三层的储物空间可以做明确的分区，比如待加工件、已加工件、工装工具分开放置，避免混料造成的质量问题。
