拨叉式传动离合连接结构三维数模

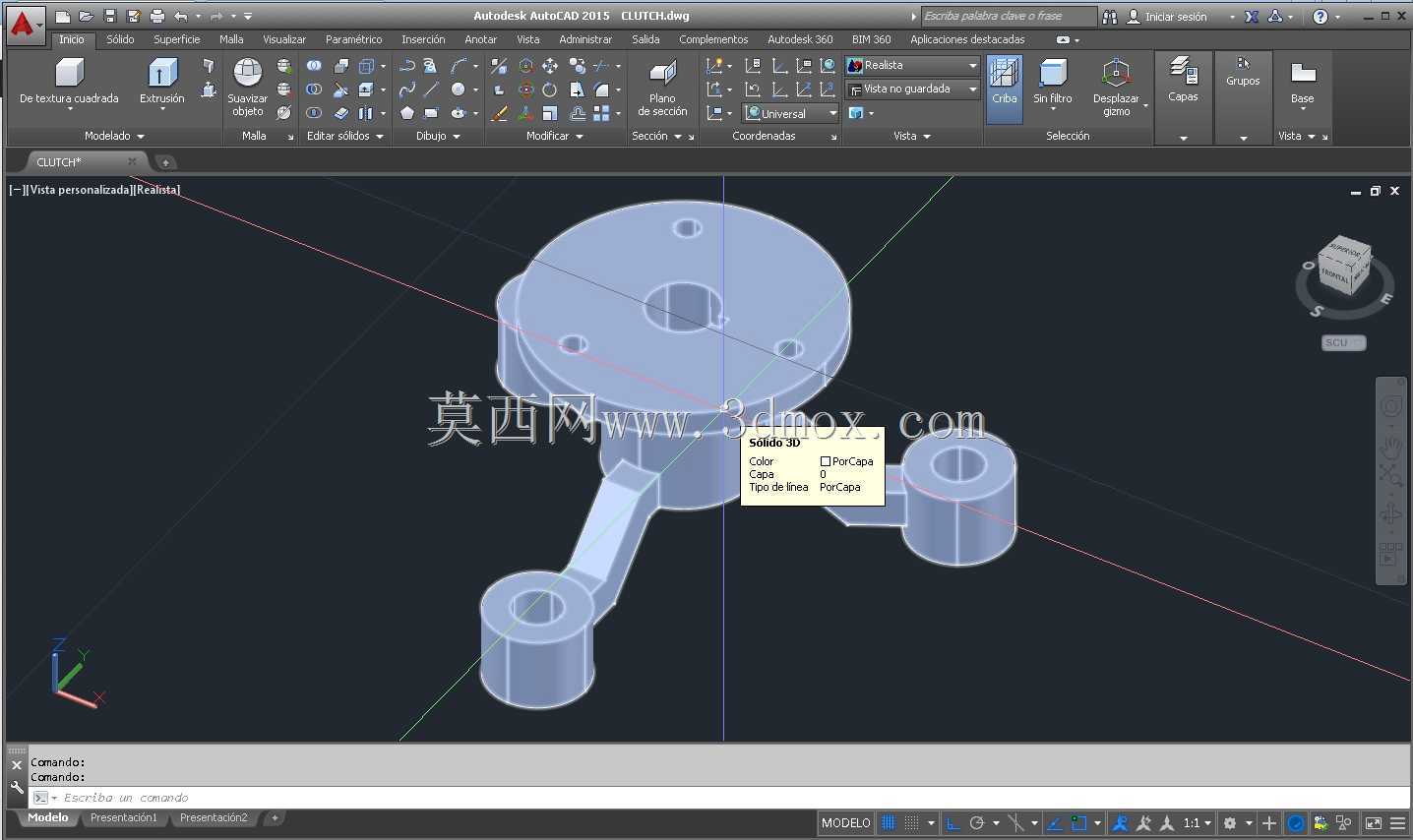

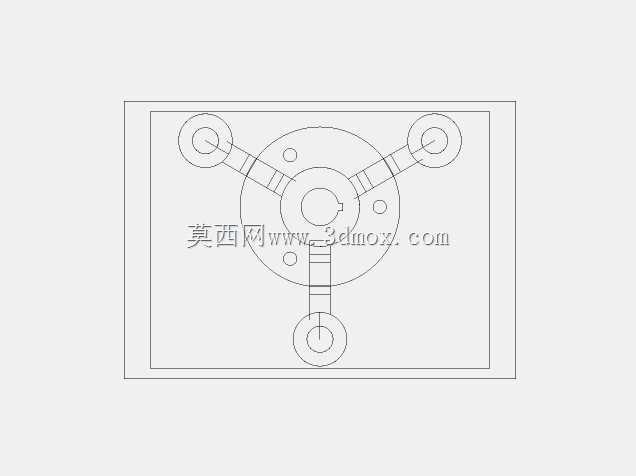

　　这套离合连接结构主要应用在中小功率的机械传动链路中，常见于小型轻工设备的进给传动端、台式加工设备的动力切换单元，以及部分自动化输送线的动力通断工位，核心作用是在不切断主动端动力输入的前提下，实现从动端动力的接合与断开，满足设备空载启动、工位动作切换、负载过载保护的实际工况需求。从结构组成来看，整套构件包含圆形法兰安装基座、一体式拨叉臂、两个同轴铰接衬套座三个核心部分，法兰基座上预留了三个均匀分布的安装孔位，中心设置有花键通孔，用于和主动动力轴做周向固定连接，传递输入扭矩；拨叉臂与法兰基座为一体式刚性连接，臂身做了等强度变截面设计，靠近基座的位置截面厚度更大，向末端衬套座方向逐步收窄，既保证拨叉动作时的结构刚性，避免受侧向力出现形变，

　　又能合理控制整体重量，减少动作时的转动惯量。末端的两个铰接衬套座为同轴等径设计，内孔预留了衬套安装余量，实际装配时需要压入铜基自润滑衬套，和固定在设备机架上的铰接销轴配合，为整套离合构件提供稳定的摆动支点，保证拨叉动作时的轨迹精度，避免出现卡滞、偏磨的问题。在实际功能实现逻辑上，当外部操纵机构推动拨叉臂绕铰接销轴摆动时，法兰基座会沿主动轴的轴向做直线滑移，基座端面的接合齿圈会和从动端的对应齿圈啮合，实现动力从主动轴向从动端的传递；当操纵机构带动拨叉回摆时，两端齿圈脱开，从动端失去动力输入，实现动力切断。设计过程中需要重点关注几个核心尺寸边界：首先是法兰基座的安装孔分布圆直径，要和主动轴端的安装法兰尺寸完全匹配，保证安装同轴度，

　　避免高速转动时出现动平衡超差的问题；其次是两个铰接衬套座的同轴度公差，需要控制在0.02mm以内，否则装配后会出现摆动卡滞，长期使用还会造成衬套偏磨，缩短构件使用寿命；另外是拨叉臂的摆动行程，要和端面齿圈的接合长度匹配，既要保证完全接合时齿圈啮合长度不小于齿宽的三分之二，避免传递扭矩时出现打齿问题，又要保证完全脱开时两端齿圈留有不小于2mm的间隙，避免空转时出现摩擦拖滞。从安装适配性来看，这套结构的整体安装边界较为紧凑，法兰基座最大外径适配直径30mm以内的主动轴安装场景，铰接座中心距法兰端面的尺寸经过优化，不需要额外加大设备的传动腔空间，就能完成装配，适合在原有设备的传动系统改造中直接替换原有离合构件，

　　也可以直接适配新设计的小型传动单元。在工况适配方面，构件本身的刚性设计可以满足额定扭矩15N·m以内的动力传递需求，适合在转速不超过1500rpm的常温传动场景下使用，铰接位置的衬套设计可以保证长期无润滑状态下的动作可靠性，减少日常维护的工作量。建模过程中对所有配合面都做了公差预留，安装孔、铰接内孔、中心花键孔的尺寸都按照基孔制配合公差做了偏移，实际生产时可以直接根据数模编制机加工工艺，不需要二次调整尺寸，法兰端面的接合齿采用了渐开线齿形，齿部做了倒角导向设计，接合时可以顺利导入，避免出现顶齿无法啮合的问题，拨叉臂和操纵机构接触的位置做了平面强化处理，减少操纵件反复动作带来的接触磨损。
