0.5升容量水瓶注塑吹塑成型宠物模具

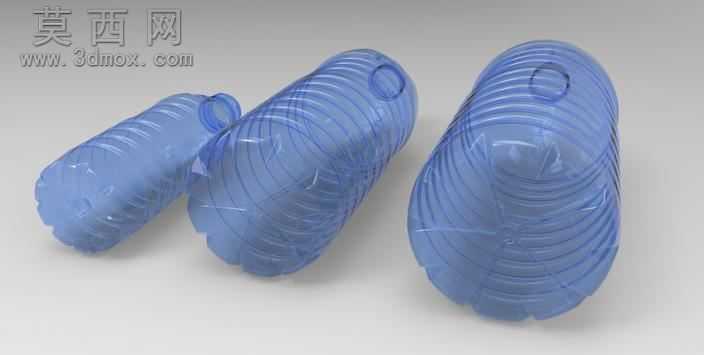

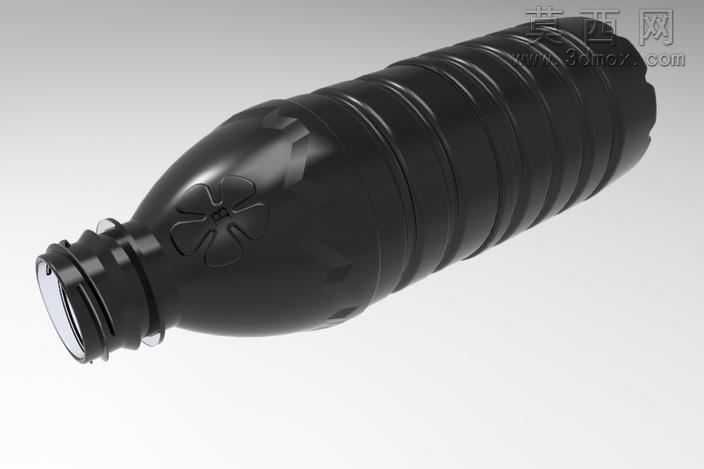

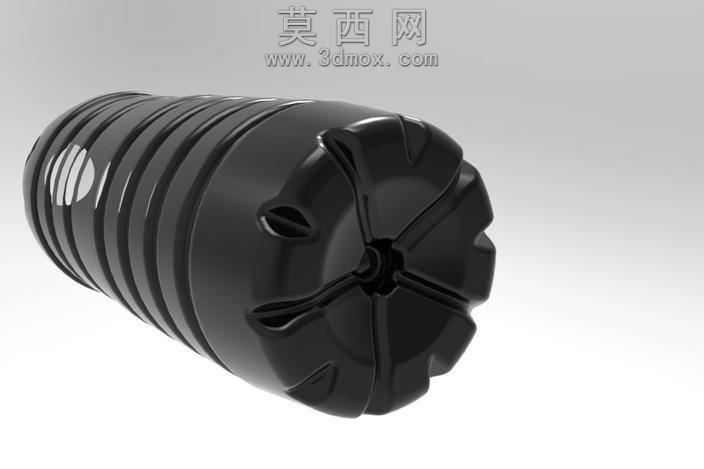

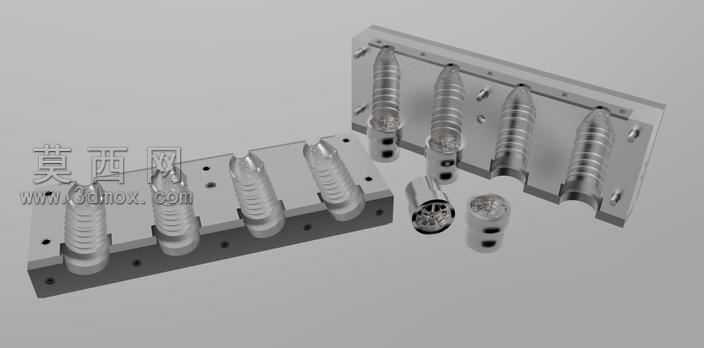

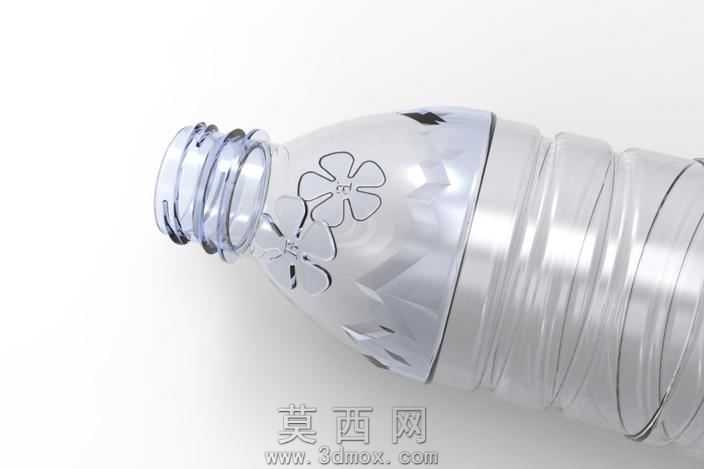

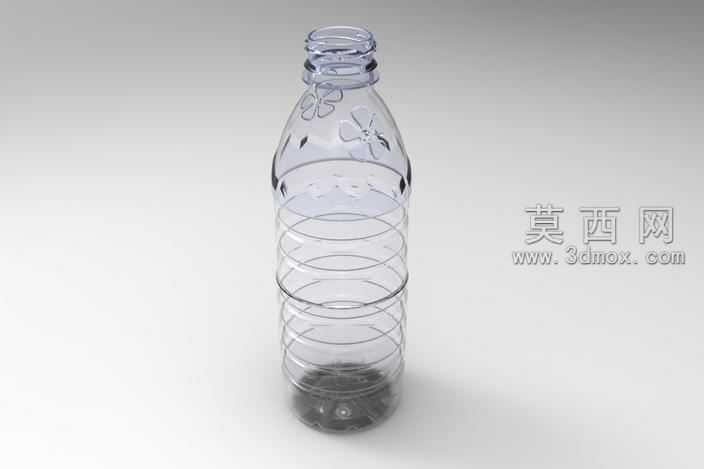

本套模具为适配0.5升容量饮用水瓶生产的注塑吹塑一体成型模具，整体建模过程围绕PET瓶装饮用水的量产成型工艺展开，首先基于0.5升水瓶的成品容积、壁厚均匀性要求完成瓶体曲面建模，通过参数化设计控制瓶身周向的环形防滑筋结构，筋条的深度、间距均经过脱模角度校验，确保吹塑成型后瓶身不会出现粘模、拉伤问题。建模阶段重点还原了模具底部的花瓣式冷却镶件结构，该部分采用拆分式镶件设计，每瓣镶件内部预留独立的冷却水道走位空间，能够在注塑吹塑过程中对瓶底厚壁区域进行快速均匀冷却，避免瓶底出现缩痕、应力集中导致的开裂问题，同时瓶底中心的浇口位置做了凹入式避让设计，保证成型后水瓶放置平稳无凸起。模具的型腔部分采用整体式硬化钢材质设定，表面做镜面抛光处理的材质参数设置，渲染时还原了高抛光模具钢的金属反光质感，同时对瓶身防滑筋的棱边做了微小圆角过渡处理，既保证吹塑时塑料熔体能够快速填充筋位死角，也能避免成型后的瓶身棱边过于锋利划伤使用者。设计过程中充分考虑吹塑工艺的拉伸比要求，将瓶身的径向拉伸比与轴向拉伸比控制在PET材料的适宜加工区间内，确保成型后的瓶体透明度、抗跌落性能符合饮用水包装的使用要求，模具的合模定位结构采用周向止口定位设计，能够有效避免合模错位导致的瓶身合模线凸起问题，同时在瓶身对应标签粘贴的区域预留了光滑无筋的平面区域，方便后续贴标工序的自动化加工。整套模型的结构拆分完全遵循实际注塑吹塑模具的加工逻辑，各个镶件、模板的连接定位结构都做了完整还原，能够直观呈现0.5升水瓶从瓶坯注塑到吹塑成型的完整模具结构逻辑，为同类小容量包装瓶的模具设计提供清晰的结构参考。
