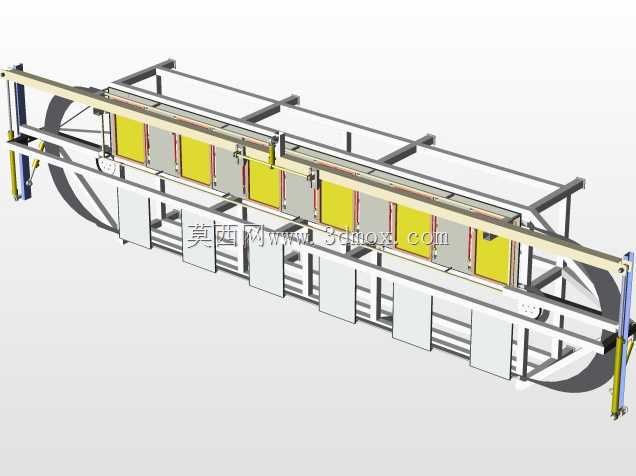

多工位连续式印刷生产线机架结构

　　这套长条形机架结构面向连续式平面印刷工序设计，主要适配软质卷材、片状工件的多色套印作业场景，常见于包装印刷、电子辅料印刷、装饰面板印刷的生产线前段布局。整体采用分段式铝型材拼接框架作为主体承载，纵向布置双列平行输送导轨，沿输送方向等距划分六个独立作业工位，每个工位对应一组印刷执行单元的安装位，工位间设置可快速拆卸的黄色防护挡板与灰白色挡料护板，既可以隔绝相邻工位的油墨飞溅、作业干扰，也能在换型、维护时快速拆卸对应工位的护板，无需拆解整段机架。

　　从安装边界来看，机架整体采用两端圆弧过渡的长条形布局，进料端与出料端设置圆弧导向段，避免工件输送过程中出现卡滞、刮边问题，底部采用可调式支撑脚结构，可根据车间地面平整度调整机架整体水平度，支撑脚预留膨胀螺栓安装孔位，可直接固定于混凝土地面，适配不同层高的车间安装需求。机架侧面预留多组传感器安装槽、管线排布卡槽，所有气动、电气线路可沿型材内置槽道布设，避免外露线路被工件、运维工具剐蹭。

　　设计思路上优先考虑工位拓展与运维便利性，框架所有连接节点采用标准角件与螺栓锁紧，无需焊接作业，现场组装时可根据实际产能需求增减工位数量，不需要重新加工主体框架。每个工位的安装基准面统一加工定位孔位，印刷机头、烘干组件、定位夹具可直接通过标准孔位锁附，减少现场调试的配作工作量。输送导轨采用可调间距设计，可根据工件宽度调整两列导轨的跨距，适配不同尺寸规格的片状、卷材工件输送需求。

　　实际运行过程中，工件沿导轨从进料端进入后，依次经过六个工位完成对应色序的印刷、预定位工序，每个工位的挡板可阻挡相邻工位的作业光线、油墨雾滴，避免套印精度受干扰，机架底部设置的护板可承接滴落的油墨、废屑，日常清洁时只需抽出底部接屑盘即可完成清理，无需拆解框架结构。两端的圆弧导向段配套设置张紧轮安装位，可适配皮带输送、链条输送两种不同的输送形式，根据工件重量、输送速度灵活选择输送载体。
