玉米淀粉加工用反渗透膜过滤处理装置

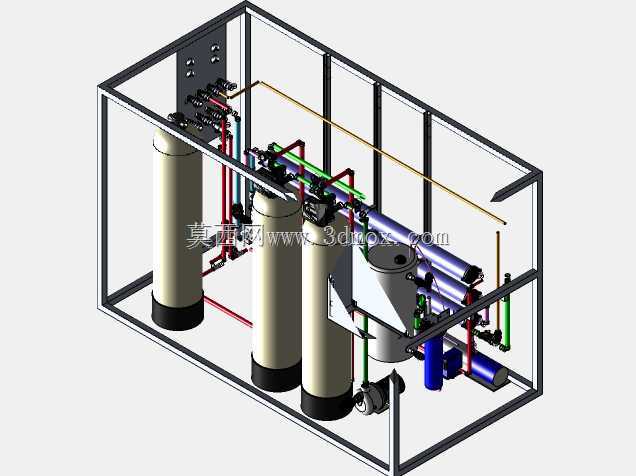

　　这套集成式过滤处理装置，主要面向玉米淀粉深加工环节的工艺水处理、物料预浓缩以及尾水净化场景，在玉米淀粉湿法加工产线中，可衔接浸泡、磨碎、分离等工序的出水端，对工艺水进行分级处理，既可以去除水中的胶体、残留淀粉颗粒、有机杂质，也能通过膜组件实现料液的初步浓缩，降低后续蒸发环节的能耗，同时处理后的中水可回用于设备清洗、物料输送等环节，减少生产过程的新鲜水取用量。整套设备采用撬装式框架集成设计，所有罐体、管路、阀组、膜组件均预先安装在统一的方管焊接框架内，现场安装仅需对接进出水法兰、动力电源即可投入使用，大幅缩减现场施工的周期与安装工作量，适合中小型淀粉加工企业的产线快速升级改造，也可作为移动式水处理单元在临时加工点位部署。

　　从结构设计逻辑来看，框架采用碳钢型材满焊后做防腐喷塑处理，底部预留100mm的垫高空间，既可以避免地面潮气对框架底部的腐蚀，也方便叉车转运时的叉齿伸入，框架四周预留了透明防护板的安装卡槽，日常运行时可加装透明亚克力板隔绝管路飞溅，同时不影响操作人员观察内部管路的运行状态。核心过滤单元采用三级罐体串联布局，前端的两个立式罐体为预处理过滤段，分别填充不同粒径的石英砂与活性碳滤料，罐体采用侧装式布水器设计，进水沿罐体内壁切线方向进入，形成旋流状态延长水与滤料的接触路径，提升杂质截留与吸附效果，罐体底部设置多孔板加滤水帽的承托结构，避免滤料随出水进入后续膜段，同时罐体顶部设计了快开式手孔，方便定期补充或更换滤料，无需拆解整套管路。

　　后端的膜组件采用卧式排布的反渗透膜柱，膜柱通过不锈钢卡箍固定在框架中部的安装支架上，支架上预留了长条形调节孔，可根据不同规格膜柱的长度调整固定位置，膜柱之间的连接管路采用UPVC与不锈钢管组合布局，高压段采用304不锈钢管路承受反渗透工作压力，低压回流、清洗段采用UPVC管路降低整体制造成本，管路上的手动阀、电磁阀、压力表均按照操作路径排布在框架靠近操作侧的位置，操作人员站在框架单侧即可完成所有阀门的启闭、压力参数的读取操作，无需绕设备走动。设备的管路走向设计充分考虑了水损控制，所有管路转弯处均采用大弧度弯头，避免直角弯头造成的压力损失，同时在膜组件的进水端设置了管道式过滤器，进一步拦截预处理段可能泄漏的滤料颗粒，避免划伤反渗透膜表面。整套设备的安装边界控制在长2200mm、宽1200mm、高1900mm的范围内，可直接通过标准宽度的车间门，无需在墙体预留额外的设备进场洞口，设备总重量在满载滤料、注满水的状态下约1.8吨，对车间地面的承重要求不超过2吨每平方米，适配大部分常规工业厂房的地面承重标准。在功能设计上，这套设备预留了CIP清洗管路接口，可直接外接清洗液罐对膜组件进行在线化学清洗，无需拆解膜柱即可完成膜面污染物的冲洗，延长膜组件的使用寿命，同时在浓水排放端设置了流量调节阀，可根据进水水质情况调整水回收率，在淀粉加工产线的进水水质波动时，灵活调整运行参数保证出水水质稳定。罐体与框架之间采用橡胶减震垫隔离，

　　避免高压水泵运行时的振动传递到罐体造成管路接口松动，所有管路接口均采用法兰加密封圈的连接方式，相比粘接接口更方便后期维护更换部件，设备顶部预留了起吊环，可通过车间行车直接整体吊装就位。在实际运行过程中，原水首先进入活性碳过滤罐去除水中的余氯、有机物与异色异味，再经过保安过滤器进入反渗透膜段，在压力作用下水分子透过膜层进入产水管路，残留的淀粉、蛋白、盐分等物质被膜截留随浓水排出，处理后的产水可直接进入工艺用水储罐，满足淀粉加工过程中配料、清洗等环节的水质要求，相比传统的板框过滤加离子交换处理工艺，这套集成装置的占地面积仅为传统工艺的40%，运行过程无需频繁更换滤布，自动化运行程度更高，仅需定期检测进出水压力与水质即可，日常维护工作量大幅降低。设计过程中充分考虑了淀粉加工车间的高湿、多粉尘环境，所有电气元件的安装位置均高于设备最高溢流水位，接线端做防水密封处理，框架表面的喷塑层采用耐潮耐霉菌的工业涂料，避免长期在高湿环境下出现涂层脱落、锈蚀的问题，管路支架与框架之间采用绝缘垫片隔离，减少不同金属接触造成的电化学腐蚀。
