HYDRACAP40液压超滤膜组件结构设计

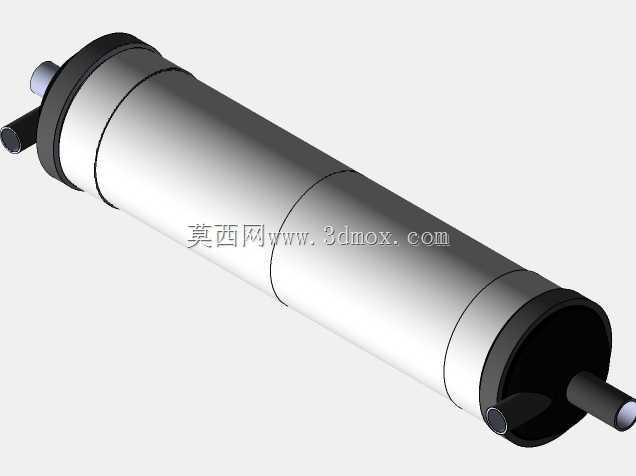

　　在液压系统运维与流体净化场景中，油液污染始终是造成元件磨损、阀组卡滞、密封失效的核心诱因，这款大流量超滤膜组件的设计，正是针对中高压液压系统的旁路净化、回油精滤需求开发，可适配冶金设备、大型工程机械、液压试验台等对油液清洁度要求较高的工况。从结构设计逻辑来看，组件采用长筒式承压壳体布局，主体外壳选用无缝拉伸的金属筒体，两端通过旋压式端盖完成密封锁紧，相比传统法兰连接结构，这种设计在保证承压能力的前提下，大幅压缩了端部安装占用空间，同时减少了密封面数量，降低了长期运行下的渗漏风险。筒体两端的接口采用错位布置形式，侧向伸出的管路接头分别对应进液与出液通道，安装时可直接适配标准液压硬管或高压软管的排布走向，无需额外加装转角接头，

　　能有效减少管路流阻。组件内部的超滤膜芯采用中心集液管结构，待过滤流体从侧端接口进入壳体内部后，在压力驱动下径向穿过膜层，截留油液中的胶质、磨屑、降解产物等微米级杂质，净化后的流体汇集到中心管后从另一端接口排出，这种流道设计可让膜面保持均匀的流速分布，避免局部滞流造成的杂质沉积堵孔，延长滤芯的单次使用寿命。从安装边界来看，组件整体为圆柱形态，安装时需预留足够的轴向抽拉空间，用于后期更换内部膜芯，径向方向需预留接头拆装的操作空间，避免与周边管路、结构件产生干涉；筒体中部设置的环形加强筋，既可以提升壳体的径向承压能力，避免长期高压下出现筒体鼓胀变形，也可作为安装抱箍的定位基准，方便现场安装时快速固定组件位置，无需额外加工定位标记。

　　在实际选型适配时，这款组件可直接并联在液压系统的回油管路中，也可作为独立旁路净化单元的核心过滤元件，适配常规矿物液压油、水乙二醇等多种液压介质，膜芯的过滤精度可覆盖NAS 5-8级的清洁度要求，能满足伺服阀、比例阀等高精度液压元件对油液清洁度的严苛要求。设计过程中针对端部密封结构做了专项优化，端盖与壳体之间采用双重O型圈密封，可承受系统启停时的压力冲击，避免压力波动造成密封件挤出失效；端部的接头采用标准公制螺纹连接，可直接适配市面上常规的液压管路接头，无需定制非标连接件，降低现场改造的配件成本。不同于传统的纸质滤芯结构，这款超滤膜组件的膜层采用亲油改性材质，在过滤过程中不会出现纤维脱落造成的二次污染，同时可承受一定范围内的流量波动，

　　不会因为瞬时流量过大出现膜层破损。在设备集成设计时，可根据系统流量需求选择多组组件并联安装，单组组件的额定通流能力可满足中等流量液压系统的全流量过滤需求，也可作为高精度液压系统的末端精滤单元，串联在常规过滤器之后，进一步提升油液清洁度。组件的整体外形做了钝化处理，外表面无尖锐棱角，避免安装维护过程中划伤操作人员，同时表面的防锈涂层可适应车间潮湿、多油污的使用环境，长期使用不会出现表层锈蚀脱落的问题。
