撬装式聚结过滤分离设备结构设计

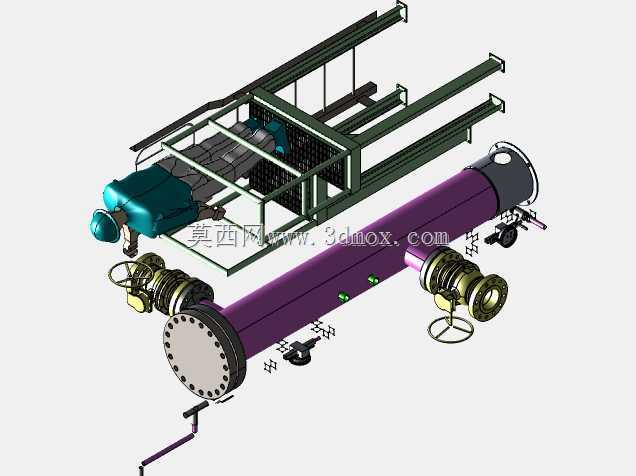

　　这套聚结过滤设备的三维结构，是针对油气集输、油品精制、化工流体预处理场景开发的集成式分离单元，核心作用是脱除连续相流体中混杂的分散相液滴、固体杂质颗粒，在原油脱水、天然气净化、成品油储运、化工溶剂回收等工况中，是保障下游设备稳定运行、提升介质纯度的核心前置处理装置。不同于零散安装的过滤组件，这套设计采用整体撬装集成思路，将过滤主罐体、配套阀门、操作检修平台、管路支架全部整合在同一底座框架上，现场安装时仅需对接进出口管路与动力线缆即可投用，大幅缩减现场施工的焊接、配管工作量，也避免了现场零散安装带来的同轴度偏差、密封面错位等隐患。

　　从结构功能划分来看，卧式布置的主罐体是核心分离腔室，罐体两端采用法兰快开结构，方便后期更换内部聚结滤芯、沉降分离组件，无需切割罐体即可完成内部耗材的更换维护。罐体侧面布置的两组带手轮的法兰阀组，分别对应进料、出料以及排污、泄压接口，手轮操作位的高度经过适配，站在撬装平台上即可完成阀门启闭操作，无需额外登高作业。罐体顶部预留的仪表接口可直接安装压差检测、液位监测元件，实时监控滤芯堵塞状态与腔室内积液液位，配合排污管路可实现自动或手动排液，避免分离出的液相在罐体内累积造成二次夹带。

　　设计过程中优先考虑了现场运维的操作边界，撬架两侧的操作平台采用格栅板铺设，既减轻整体撬装重量，也能避免积液、积尘在平台表面留存，平台周边的护栏高度符合工业操作平台的安全规范，护栏间隙控制在防止人员坠落的安全范围内，爬梯的踏步间距、倾斜角度都按照人工负重上下的操作习惯设置，日常巡检、更换阀门填料、操作手轮时的活动空间预留充足，不会出现操作空间局促、肢体磕碰结构件的问题。主罐体的支撑鞍座与撬架底座采用螺栓连接而非满焊固定，一方面可以抵消罐体运行时因温度变化产生的热胀冷缩应力，避免焊缝长期受交变应力出现开裂，另一方面也方便后期罐体的单独拆解检修，无需破坏整体撬架结构。

　　进出口管路的法兰端面全部统一压力等级与密封面形式，对接时无需额外配置转换接头，管路走向沿着撬架横梁布置，采用管卡固定在支架上，避免管路悬空产生振动疲劳，尤其是靠近泵组连接的位置，特意预留了软连接的安装空间，可缓冲动力设备运行时传递的振动，避免振动传导至罐体导致滤芯密封失效。罐体端部的快开盲板采用锁环式结构，相比螺栓紧固的盲板，开启时无需逐个拆卸螺栓，仅需操作锁紧机构即可快速开启，大幅缩短滤芯更换的停机时间，盲板上设置的安全联锁结构可保证腔室未完全泄压时无法开启盲板，从结构上避免误操作带来的安全风险。

　　从安装边界来看，整体撬装的长宽高尺寸适配标准集装箱运输要求，长途转运时无需做超限运输申报，撬架底座预留的吊装孔、叉车孔位置符合重型设备吊装的受力要求，吊装时整体重心位于吊点中心连线范围内，不会出现吊装倾斜、结构变形的问题。设备就位时，底座仅需做简单的水平找平即可固定，无需浇筑复杂的设备基础，对于偏远井场、临时作业站点的适配性极强。内部聚结腔的流道设计采用渐扩式进料结构，流体进入罐体后流速快速降低，避免高速流体直接冲击滤芯造成滤芯局部破损，流体经过聚结滤芯时，微小的分散相液滴在滤芯纤维表面聚结长大，当液滴重力超过流体曳力时就会沉降到罐体底部的集液腔，经过分离净化后的流体经过整流段从出口端排出，整个流道没有明显的流动死区，可避免杂质在罐体内非预期沉积，延长排污维护的周期。

　　配套的阀门选型全部采用明杆结构，操作人员可直观判断阀门的启闭状态，避免暗杆阀门因无法直观看到开度导致的误操作，排污阀采用双阀串联设计，靠近罐体的阀门作为常开隔断阀，外侧阀门作为日常操作阀，当操作阀出现内漏时可关闭隔断阀进行在线更换，无需排空罐体内介质即可完成阀门检修。撬架上的所有钢结构件都做了倒角处理，没有尖锐的棱角突出，避免巡检人员磕碰受伤，平台格栅的承载能力满足单人携带工具作业的载荷要求，也可临时放置更换下来的滤芯、工具等物料，不会出现格栅变形塌陷的问题。
