屋顶暖通空调室外机组结构设计方案

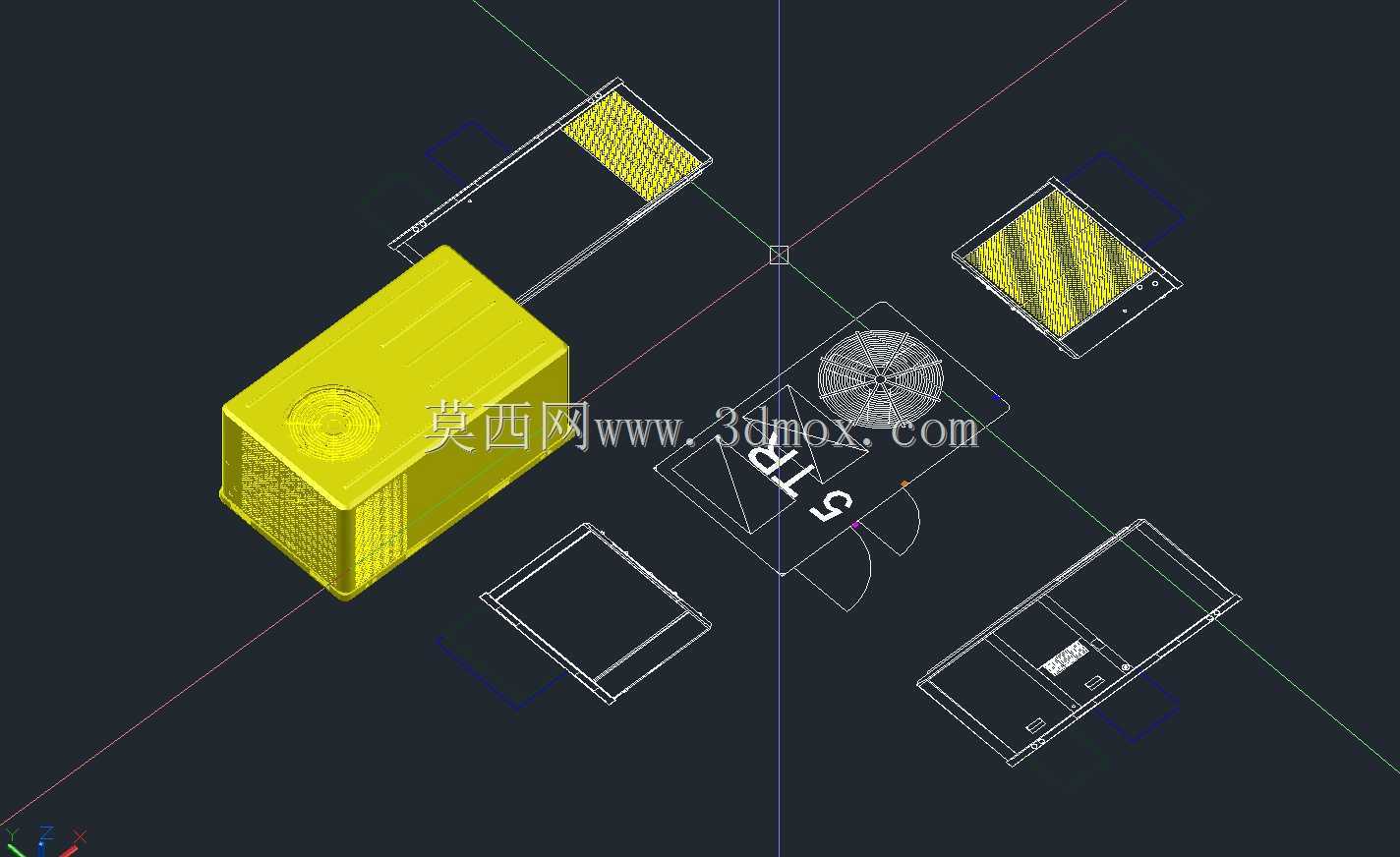

　　在商用建筑的暖通系统布设场景中，屋顶式空调机组一直是大空间场所温控方案的核心选型之一，这类设备直接安装于建筑屋面，无需占用室内机房空间，同时可缩短送风管路长度，降低风阻带来的能耗损失，适配商场、厂房、大型场馆这类层高较高、温控覆盖范围广的建筑空间。本次呈现的三维结构方案，针对特灵系列屋顶暖通空调的实际安装与运维需求完成全细节建模，完整还原了机组的内部组件排布与外部接口逻辑。从实际功能层面看，该类机组整合了制冷压缩、冷凝换热、送风增压、空气过滤多个功能模块，可独立完成空气的降温、除湿、过滤与输送作业，部分机型还可搭配制热模块实现全年温控调节，无需额外搭配分散式末端设备，整套系统的集成度较高，适合后期改造类项目快速布设。

　　设计过程中首先考量了屋面安装的载荷边界，机组主体采用框架式承载结构，外壳采用镀锌钢板折边成型，在保证结构刚度的前提下尽可能降低整机自重，避免超出屋面的设计承载阈值。机组的外形尺寸经过多轮优化，主体长方体结构的长宽比适配常见的屋面设备基础间距，底部预留的安装孔位可直接匹配常规的槽钢减震基座，安装时无需额外对基础做大规模改造，侧边预留的检修门位置对应内部压缩机、电控模块的维护点位，运维人员无需拆解整机外壳即可完成常规耗材更换与故障排查。从换热模块的设计逻辑来看，机组顶部的轴流风机采用下沉式安装结构，风机外圈设置导流风罩，可将冷凝换热后的热空气垂直向上排出，避免热风回流至进风侧影响换热效率，侧面的冷凝器翅片排布间距经过流场仿真验证，

　　在保证换热面积的前提下降低积灰速率，延长日常清洗的维护周期。机组内部的压缩机采用减震脚垫与框架软连接，可降低运行过程中振动向建筑结构的传递，避免屋面振动传导至室内产生噪音污染。送风口的法兰接口尺寸适配常规的矩形通风管道，接口处预留了软连接的安装余量，可抵消设备运行振动与风管热胀冷缩产生的位移量，避免接口处出现漏风问题。电气控制模块集中布置在机组侧边的独立密封舱内，舱体防护等级满足户外露天使用要求，可阻挡屋面雨水与扬尘侵入，接线端子排布预留了足够的接线操作空间，方便现场施工时快速完成电源与控制线路的接驳。建模过程中对所有钣金件的折边圆角、螺栓孔位、密封胶条安装槽都做了1:1还原，结构设计人员可直接参考该模型完成安装基础的图纸绘制、

　　管路走向的排布规划，也可基于该模型做适配不同项目需求的改型设计，比如调整换热模块的尺寸适配不同制冷量需求，或是更改送风口方向适配不同的风管布设路径。针对屋面安装的抗风需求，机组底部框架的四个角点预留了防风拉索的连接点位，可在台风多发区域配合拉索完成额外固定，避免极端天气下设备移位。设备的进风侧设置了初效过滤段，过滤模块采用抽拉式安装结构，运维人员站在屋面即可完成滤网的抽取更换，无需进入机组内部，大幅降低日常维护的操作难度。整个模型的组件拆分逻辑完全贴合实际生产装配流程，每个零件的建模都考虑了钣金加工、型材切割的工艺可行性，不存在无法落地的异形结构，所有配合面的公差预留都符合暖通设备的行业加工标准，可直接用于生产环节的工艺拆解，也可作为BIM建模过程中的暖通设备族库文件，配合建筑、结构专业的模型完成全专业的碰撞检查，提前排查出设备与屋面管线、结构梁柱的干涉问题，减少现场施工时的返工量。
