模块化组合式金属型材框架结构设计

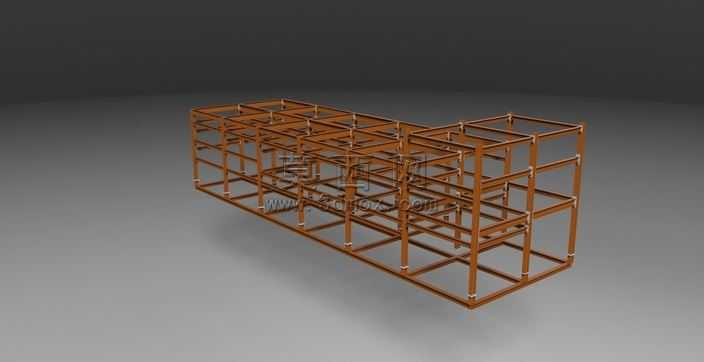

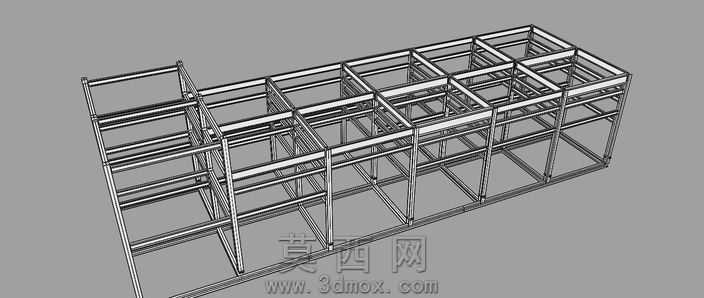

本作品为模块化组合式金属型材框架结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循型材拼接的工艺规范，对每根杆件的长度、连接点位、拼接间隙都做了精准的参数约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光金属材质模拟工业铝型材或方钢管的真实质感，背景选用中性灰色调突出框架本身的线条结构，通过线框与实体结合的显示方式，清晰展现框架内部的杆件排布逻辑，让观看者可以同时把握整体外形与内部连接关系。结构设计上采用纵横双向杆件分层排布的方案，整体为长方体规整构型，横向设置多道平行的水平支撑梁，纵向搭配垂直立柱与斜向加固杆件，每个独立单元格都形成稳定的矩形支撑单元，多组单元横向拼接形成整体长条形框架，既保证了整体结构的刚性与承重能力，又通过模块化的单元设计实现了灵活拓展的可能，可根据实际使用需求增减单元数量调整整体尺寸。设计思路围绕工业场景中通用支撑框架的需求展开，摒弃了复杂的异形结构，全部采用标准直杆型材进行拼接，降低了加工与组装的难度，杆件连接点位预留了标准安装位，可适配不同的外接面板、置物层板或功能组件，既可以作为工业设备的外部支撑机架，也可作为仓储置物的组合货架基体，还可拓展为生产线旁的物料承载架体。建模过程中对每一处连接节点都做了干涉检查，确保杆件拼接时无错位、无重叠，组装逻辑符合实际装配流程，模型同时保留了实体与线框的显示层级，方便后续使用者根据需求调整显示模式，提取杆件加工尺寸或进行二次结构修改，整体结构受力均匀，构型简洁规整，兼顾了结构稳定性、加工便捷性与功能拓展性，适配多种工业场景的支撑承载需求。
