铰接式双销轴联动连接支座结构设计

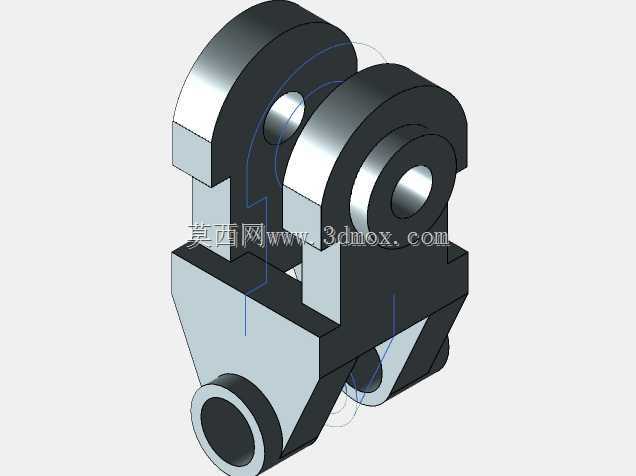

　　这类铰接式双销轴连接支座，常见于工业自动化产线的摆臂联动节点、工程机械的连杆铰接部位、物料输送设备的张紧调节机构中，核心作用是实现两个运动构件之间的多自由度铰接传动，同时承担径向载荷与小幅摆动扭矩，避免构件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，整个支座采用一体式铸钢基体加工的思路，下部的单销轴孔用于和固定机架端做铰接连接，上部平行布置的双销轴孔则用于对接两个同步摆动的连杆件，双孔的同轴度公差控制在0.02mm以内，保证两根销轴装入后不会出现别劲、磨损不均的情况。基体的过渡部位全部采用R3-R5的圆角过渡，没有尖锐的直角棱边，一方面是减少热处理过程中的应力集中开裂风险，另一方面在承受交变载荷时，

　　圆角结构可以分散应力流，避免长期受载后出现疲劳裂纹。上部两个铰接耳板的厚度经过载荷校核，单块耳板厚度为12mm，间距为18mm，刚好适配常规16mm直径的连杆端叉形接头，安装时不需要额外加装调整垫片，直接穿入销轴后用开口销锁定即可完成装配。下部的铰接耳板采用对称式斜切收腰设计，并非等厚度直臂结构，这种设计是为了给支座摆动留出足够的运动空间，当支座绕下部销轴做±35°范围摆动时，耳板斜切面不会和机架安装座发生干涉，同时收腰结构也在保证结构强度的前提下减少了整体重量，降低了运动副的转动惯量，让机构摆动时更顺畅，减少驱动端的负载。销轴孔内部设计有油槽结构，装配时可以在孔内涂抹润滑脂，长期运行时油脂可以储存在油槽内，减少销轴和孔壁的干摩擦，

　　延长铰接副的使用寿命，不需要频繁拆解维护。整个支座的安装边界需要注意，下部销轴的中心到上部双销轴中心的垂直距离为42mm，上部两个销轴的中心距为28mm，安装时需要保证机架端的安装座开档尺寸不小于30mm，上部对接的两个连杆端的孔位中心距和支座双孔中心距误差控制在0.1mm以内，避免装配后出现过约束导致机构无法运动。在实际应用场景中，这类支座如果用在包装设备的摆臂送料机构上，可以配合气缸驱动实现料盒的间歇式推送，双销轴结构可以同时联动推料杆和压料杆，不需要额外设计两个独立的铰接座，大幅简化了机构的整体结构，减少了装配累积误差；如果用在小型工程机械的操纵连杆机构中，这类支座可以承受频繁的往复摆动载荷，

　　一体式结构的抗冲击性能远优于拼接式的铰接座，不会出现焊缝开裂、连接松动的问题。建模过程中需要注意，所有销轴孔的端面都设计有1mm的45°倒角，方便销轴装配时的导入，耳板的外侧平面粗糙度要求为Ra3.2，保证和对接连杆的端面贴合平整，不会出现偏载。基体的非配合面保留铸造后的喷砂表面，不需要额外机加工，在降低加工成本的同时，铸造表面的压应力层也能提升构件的抗疲劳性能。另外在设计时特意将上部双铰接耳的外侧做了凸台加厚处理，凸台厚度为2mm，因为销轴孔的端部是接触应力最大的部位，加厚处理可以避免孔口长期受载后出现外翻变形，延长整个铰接结构的大修周期。
