简易工业作业工作台三维设计作品

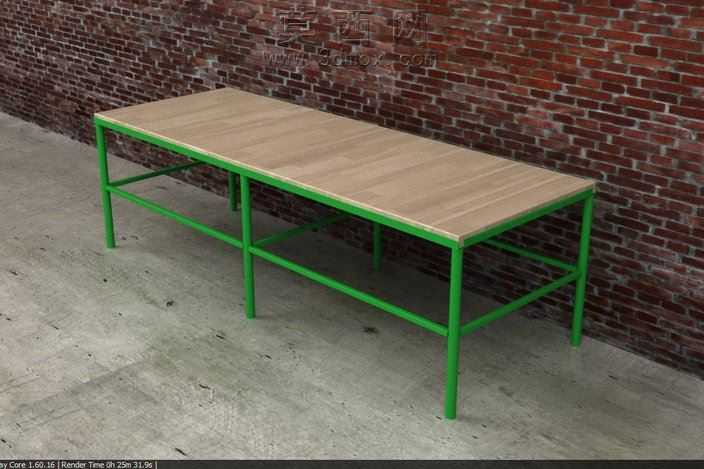

本作品为简易工业作业工作台的三维设计成果，建模阶段采用参数化建模思路搭建整体结构，首先确定工作台3m×1m×0.9m的标准作业尺寸，先构建支撑框架部分：框架采用圆管型材作为支撑主材，四条竖直主支撑腿搭配上下两层横向连接横梁，下层横梁设置在距离地面三分之一支撑腿高度位置，上层横梁贴合台板底部设置，同时在长侧边横梁之间增设斜向与横向的加固连杆，避免框架受力出现侧向形变，所有管材衔接处采用共节点对齐处理，还原实际焊接装配的衔接效果，保证框架结构的受力合理性。台板部分采用整幅实木拼接板材设计，建模时还原了实木台板的拼接缝隙、自然木纹肌理，台板边缘做轻微倒圆角处理，避免实际使用中尖锐边角造成磕碰损伤。材质与渲染阶段，支撑框架部分赋予亮绿色工业防锈漆材质，调整材质的粗糙度参数模拟金属管材表面半哑光的漆面质感，还原车间工装设备常用的漆面视觉效果；台板部分赋予浅原木色实木材质，添加自然的木纹纹理、轻微的使用磨损痕迹，让台板呈现真实木质工作台的质感；场景搭建上选择红砖墙与水泥地面的工业车间环境作为渲染背景，调整环境光与漫反射参数，让工作台的光影投射自然贴合地面，阴影边缘做柔和处理，提升渲染图的真实感。设计思路上围绕实用优先的原则，整体结构无冗余设计，框架结构保证承重能力的同时控制整体自重，台板尺寸适配常规车间零件装配、物料摆放、轻型加工作业的使用需求，整体高度符合站立作业的人体工程学要求，可直接用于车间工装布局规划、作业场景搭建的三维可视化展示，也可作为同类工装产品设计的结构参考。建模过程中对所有结构件做了干涉检查，确保各部件之间无穿模问题，衔接位置的尺寸公差符合实际加工装配的要求，整体模型结构规整，布线简洁，可支持后续的结构修改、尺寸调整，也可导出不同格式用于不同场景的展示使用。
