紧凑型迷你冷却器外观结构设计方案

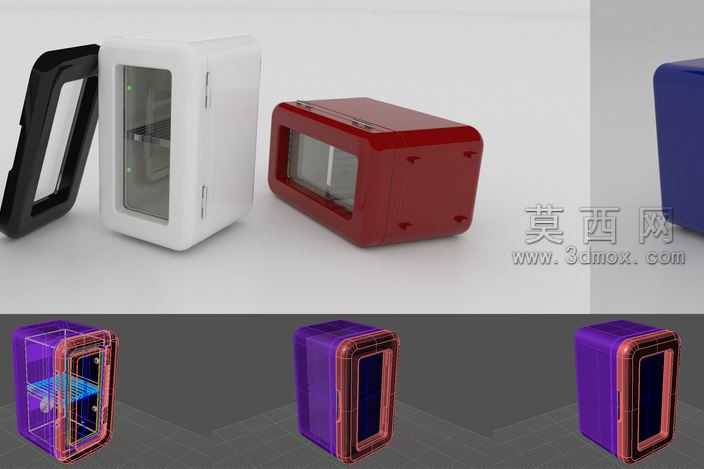

本迷你冷却器的三维建模围绕小型化散热设备的紧凑布局需求展开，建模阶段先完成整体箱体的比例框架搭建，确定外壳的圆角矩形基础轮廓，将整体尺寸控制在适配桌面级小型散热场景的范围内，避免多余空间浪费。建模过程中优先处理外壳的分体式结构，将箱体拆分为主体仓体与开合门体两个独立部件，在门体与仓体的衔接处预留密封结构的安装位，同时在仓体侧面设计隐藏式合页的安装槽位，保证门体开合顺畅的同时不破坏外观的整体完整性。门体区域预留透明视窗的安装卡槽，视窗边缘做阶梯式限位结构，既可以固定透明面板，也能提升装配后的密封性能，避免冷却介质泄漏或者外部灰尘进入仓体内部。材质设置阶段，针对不同部件匹配对应的物理属性：仓体外层采用哑光硬质工程塑料材质，分别调试白、红、蓝、紫等不同配色的材质参数，还原磨砂塑料的低反光质感；门体的密封边框采用软质橡胶材质，调整材质的粗糙度与弹性参数，模拟橡胶件的触感与视觉效果；视窗部分采用高透亚克力材质，添加轻微的折射与反射参数，还原透明板材的通透质感，同时保留轻微的边缘反光效果提升真实感。内部散热结构建模时，按照流体走向排布散热鳍片与导流通道，将核心散热组件规整布置在仓体中心区域，预留进出介质的接口位置，保证内部结构紧凑不杂乱，同时不影响散热效率。渲染阶段采用V-Ray渲染器搭建场景，先布置柔和的主光源模拟室内自然光效果，添加辅助补光消除模型暗部的死黑区域，调整材质的反射参数让不同材质的区分度更加清晰：塑料外壳呈现细腻的漫反射效果，橡胶边框呈现哑光吸光的质感，透明视窗呈现清晰的通透感。结构设计上充分考虑小型冷却器的使用场景，在仓体底部设计防滑支撑脚垫的安装位，箱体边角做全圆角处理，避免尖锐边角带来的磕碰风险，整体外观线条流畅圆润，兼顾实用性与美观性。建模过程中反复核对部件之间的装配间隙，保证合页、密封胶条、视窗面板等部件都能精准对位，不存在结构干涉问题，最终完成的模型既还原了迷你冷却器的功能结构，也通过配色与外观设计提升了产品的视觉质感。
