小型休闲游艇外观结构三维设计

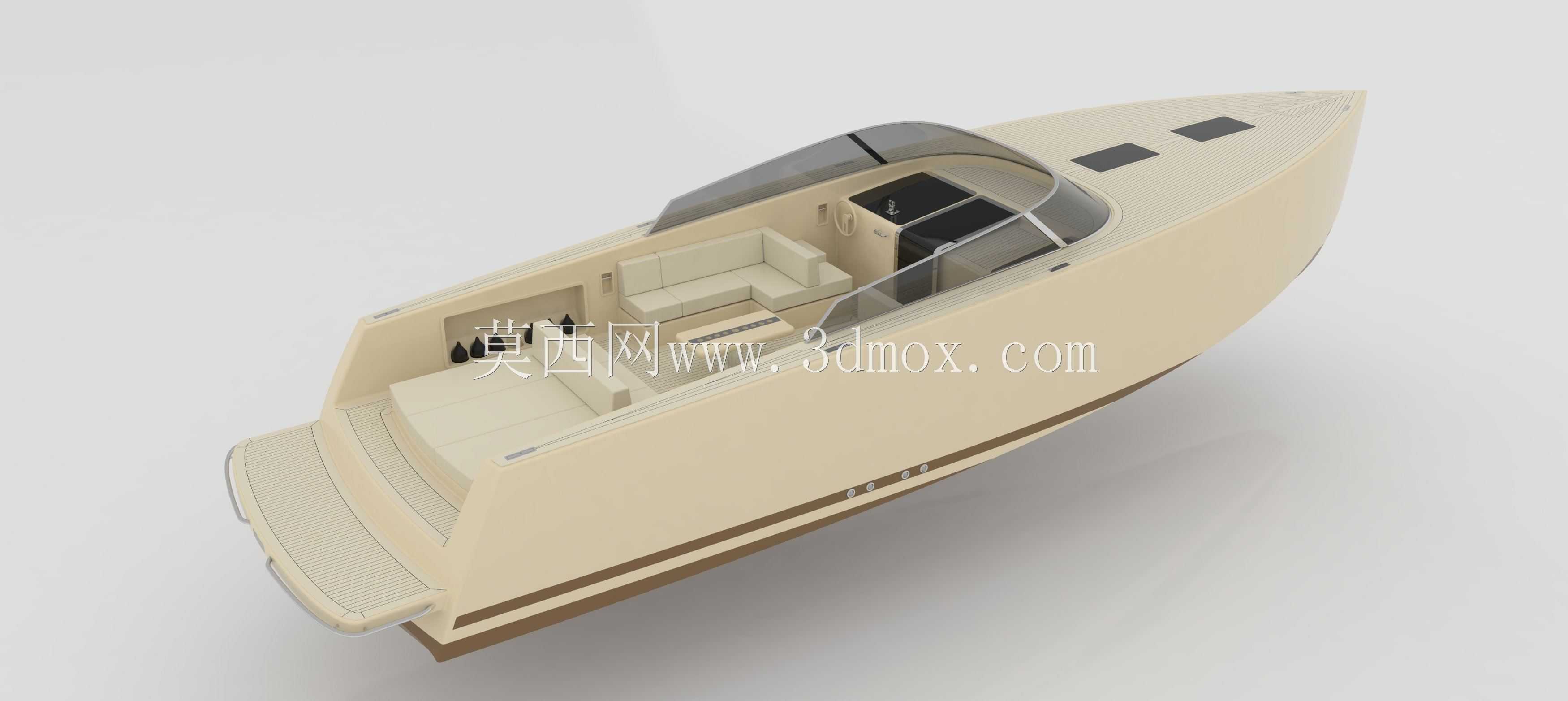

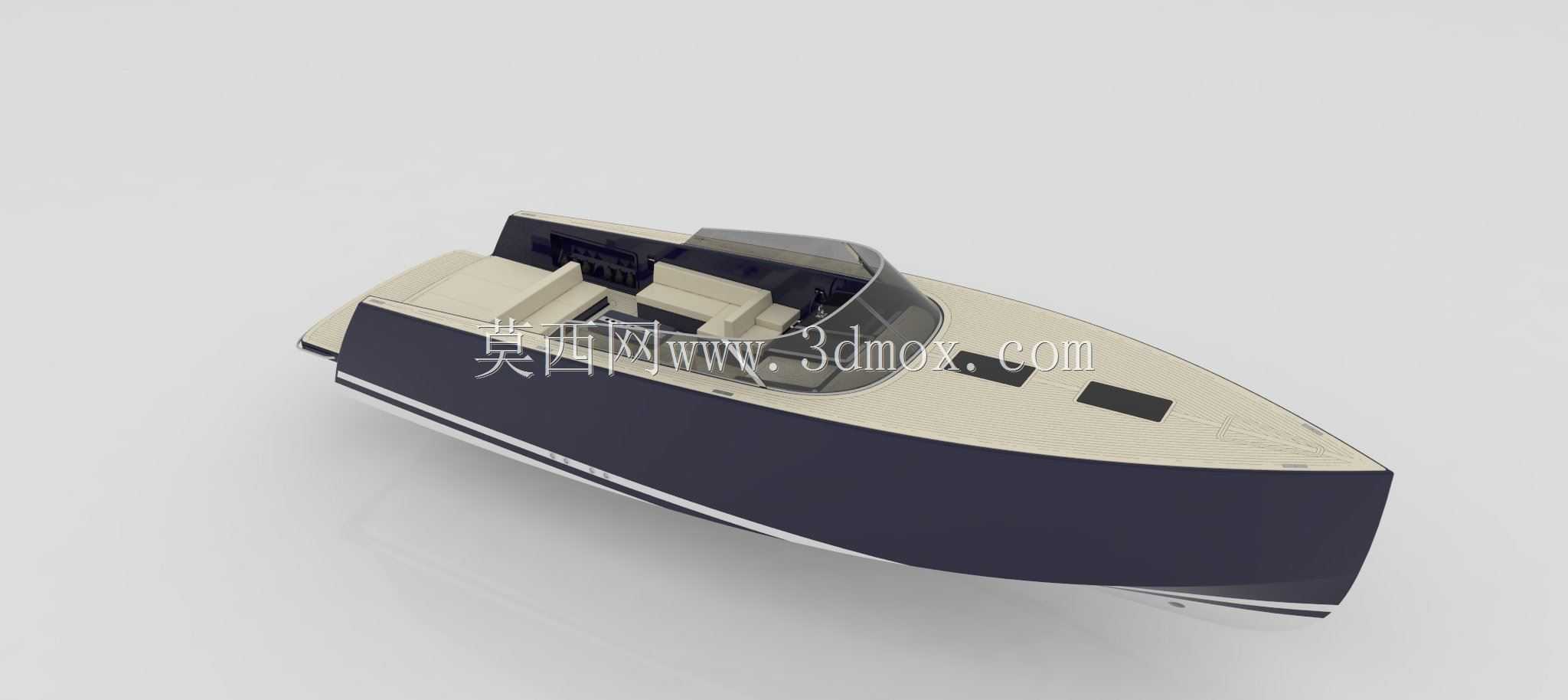

　　这款小型休闲游艇的三维建模，首先围绕近岸休闲出行、内河短途观光的实际使用场景展开设计，整体采用流线型单体船型布局，船体主线条从船首向船尾平滑过渡，船首采用适度前倾的V型底设计，能够在航行时有效破开表层水流，降低低速航行时的兴波阻力，同时提升近岸浅水区通行时的抗浪稳定性，避免船底在浅水区触碰水下障碍物。船体侧面采用一体化曲面设计，没有多余的外凸结构，既能够降低航行时的风阻，也能减少停靠时与码头的剐蹭风险，船身下部设置一圈深色防撞饰条，对应实际使用中靠泊时的接触区域，建模时特意将该区域的曲面做了加厚处理，预留出防撞条的安装空间，厚度控制在20mm左右，能够适配常规橡胶防撞条的安装尺寸。

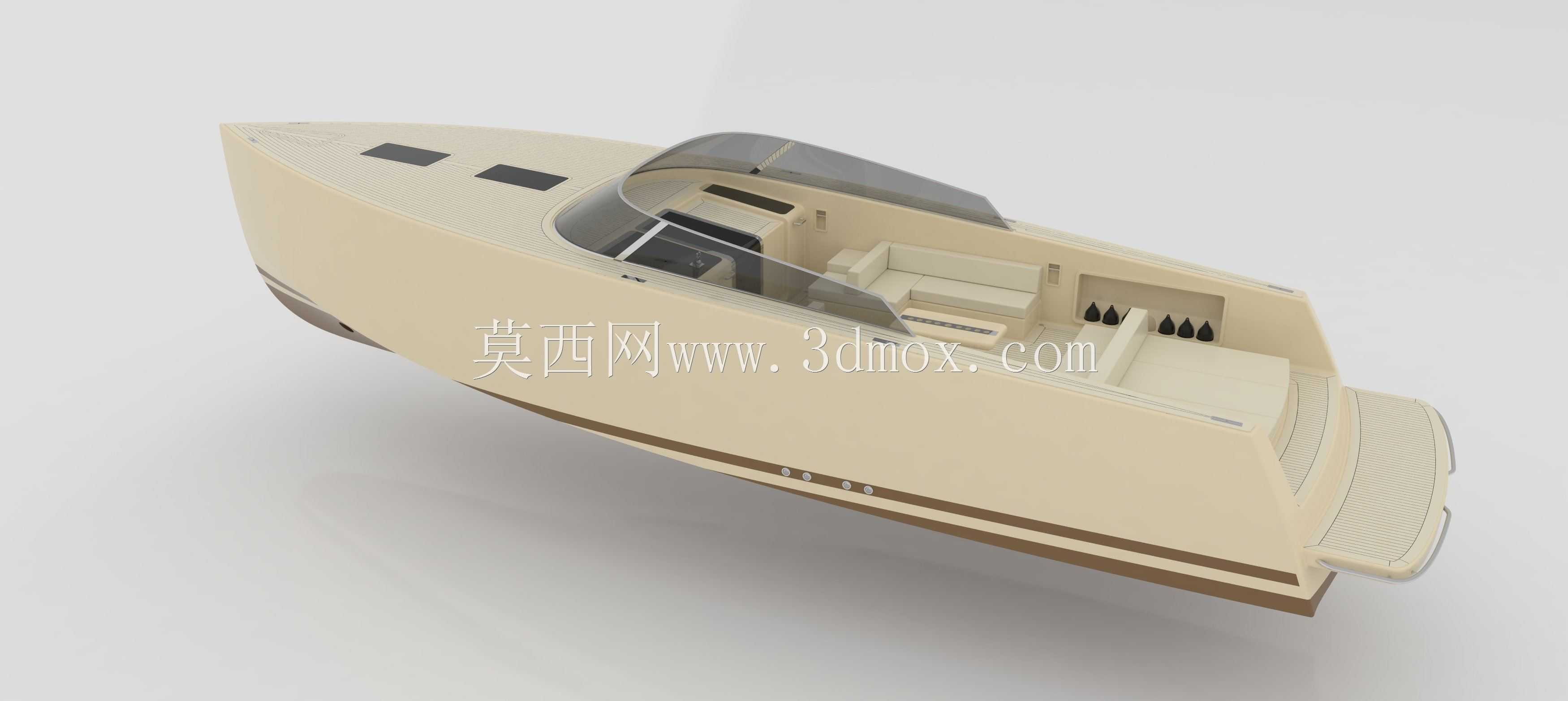

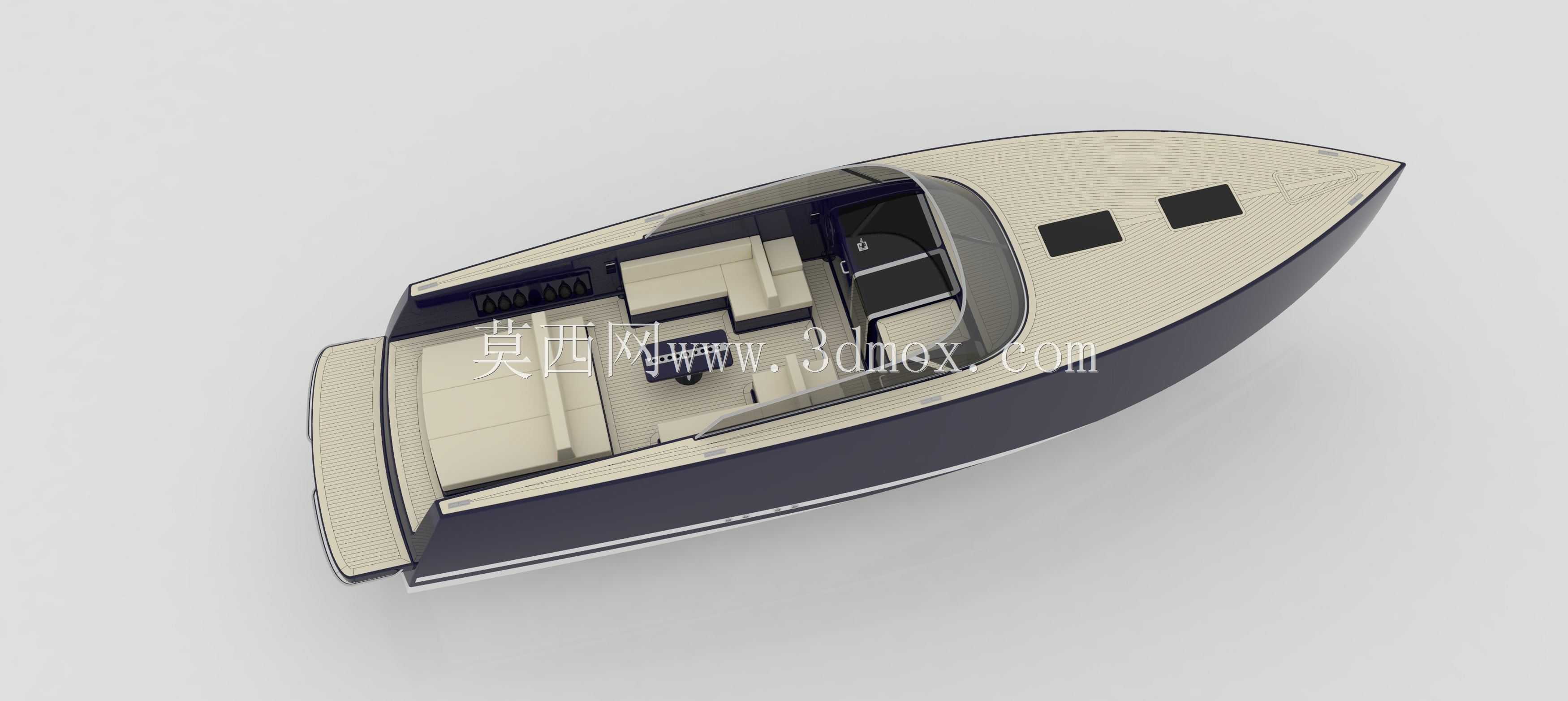

　　舱室布局方面，整体采用开放式驾驶区加尾部休闲区的组合设计，驾驶区位于船体中前部，设置弧形透明风挡，风挡曲面经过弧度优化，既能够保证驾驶位的前方视野无遮挡，也能在高速航行时引导气流向上分流，减少气流直吹驾乘人员。驾驶台区域预留了操控面板、仪表安装的平面区域，周边设置凸起的挡水边，避免航行时溅入的水流流到操控区域。中部休闲区设置L型组合沙发，沙发座面高度按照人体工程学设定在420mm，靠背倾斜角度控制在105度，能够满足3-4人同时乘坐休闲，沙发下方预留储物空间的结构空腔，可用于存放救生设备、随身物品。船尾设置下沉式登船平台，平台表面做防滑纹理的结构设计，平台与主甲板之间设置两级台阶，台阶高度控制在150mm，方便人员从码头登船，也便于人员在船尾进行水上活动的上下通行。

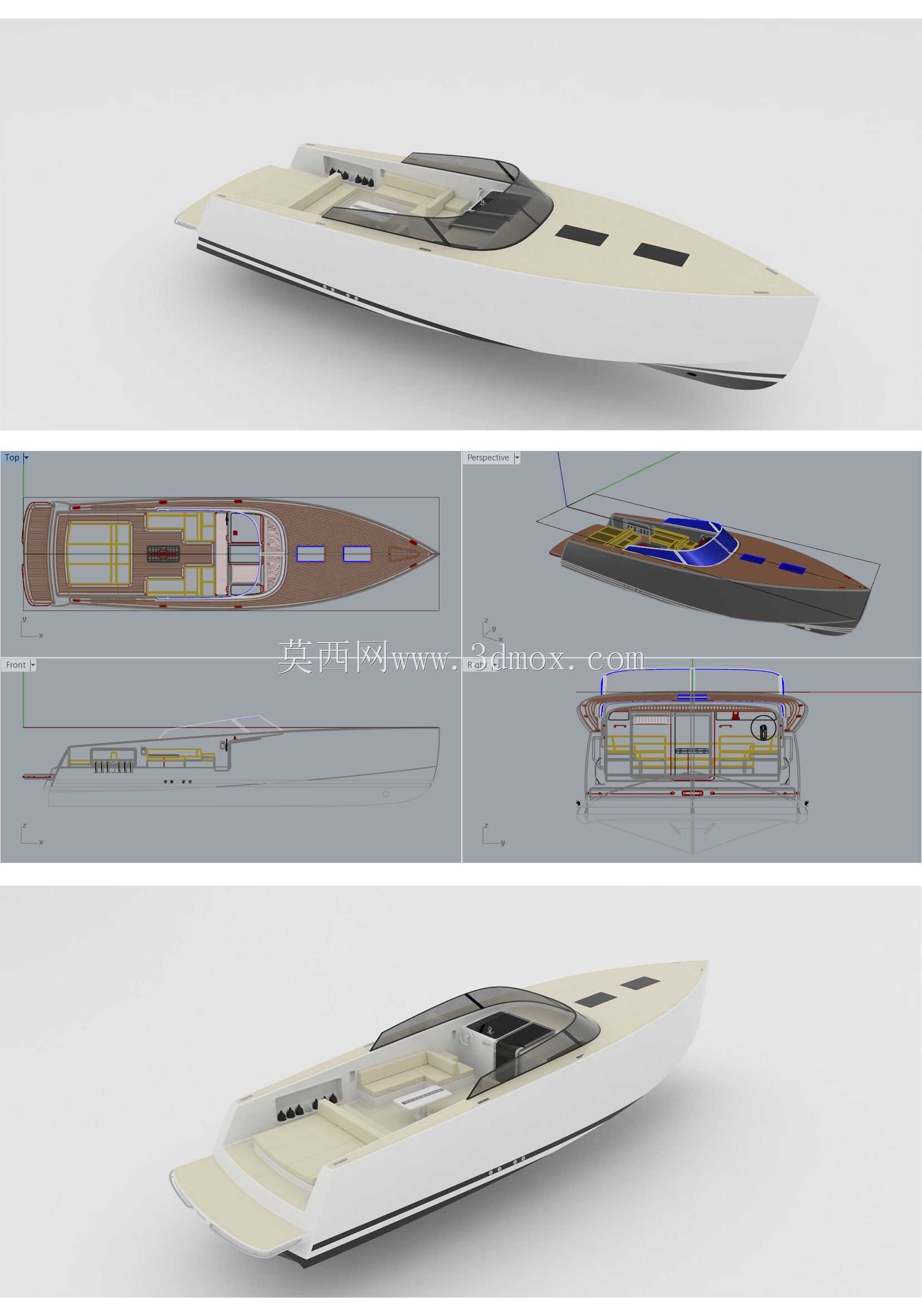

　　建模过程中对船体的尺寸边界做了严格的控制，整体船长控制在7.2米左右，船宽2.3米，吃水深度设定为0.45米，能够适配国内多数内河、湖泊的小型游艇码头停靠要求，不需要特殊的深水泊位。船体外壳的曲面建模采用G2连续的曲面过渡，保证曲面光顺无折角，既能够降低航行阻力，也能为后续的玻璃钢船体成型提供准确的模具参考，所有外板的厚度统一设定为8mm，内部设置横向加强筋结构，筋板间距控制在600mm，保证船体整体结构强度的同时，尽可能控制船体自重。甲板区域的所有开口边缘都做了翻边处理，翻边高度30mm，能够防止甲板上的积水顺着开口流入舱内，甲板表面的防滑纹理采用凹凸结构设计，凸起高度2mm，既能够起到防滑作用，也不会在行走时产生明显的硌脚感。

　　从结构设计的角度看，这款船型的建模充分考虑了实际生产的工艺可行性，船体的所有曲面都没有出现倒扣、负角的结构，能够满足玻璃钢船体开模的脱模要求，不需要额外做复杂的抽芯结构，能够有效降低生产制造成本。舱内的家具模块都采用模块化设计思路，每个部件都设置了独立的安装定位面，能够在船体成型后直接进行模块化组装，减少现场施工的工作量。船首区域预留了锚链舱的安装空间，位置设置在船首最前端的下部空腔，能够保证锚链收纳时不占用客舱空间，同时也能起到一定的压重作用，调整船体的重心位置，让船体在静止状态下保持前后水平。船体的重心位置设定在船长方向距船尾2.8米的位置，正好处于船体浮心的对应区域，能够保证航行时的姿态稳定，不会出现首倾或者尾倾的情况，即使在人员全部集中在船尾休闲区的情况下，船体的纵倾角度也能控制在3度以内，保证航行安全。

　　细节设计上，船顶区域设置了两块嵌入式的太阳能板安装位，安装位做了下沉5mm的凹槽设计，能够让太阳能板安装后与顶面齐平，不会产生额外的风阻，凹槽周边设置导水槽，能够将雨水及时排走，避免积水浸泡太阳能板边缘。驾驶区的风挡玻璃安装槽预留了5mm的密封胶安装间隙，能够保证玻璃安装后的水密性，风挡框架采用弧形不锈钢型材的匹配结构，建模时已经预留出型材的安装卡槽，不需要后续再做结构修改。船尾的登船平台两侧预留了舷外机的安装位，安装板做了加厚处理，厚度达到20mm，能够支撑最大150马力的舷外机安装，安装板上预留了标准的安装螺栓孔位，孔位间距符合通用舷外机的安装尺寸标准，能够适配多数主流品牌的舷外机产品。
