立式单门工业储物柜体结构设计

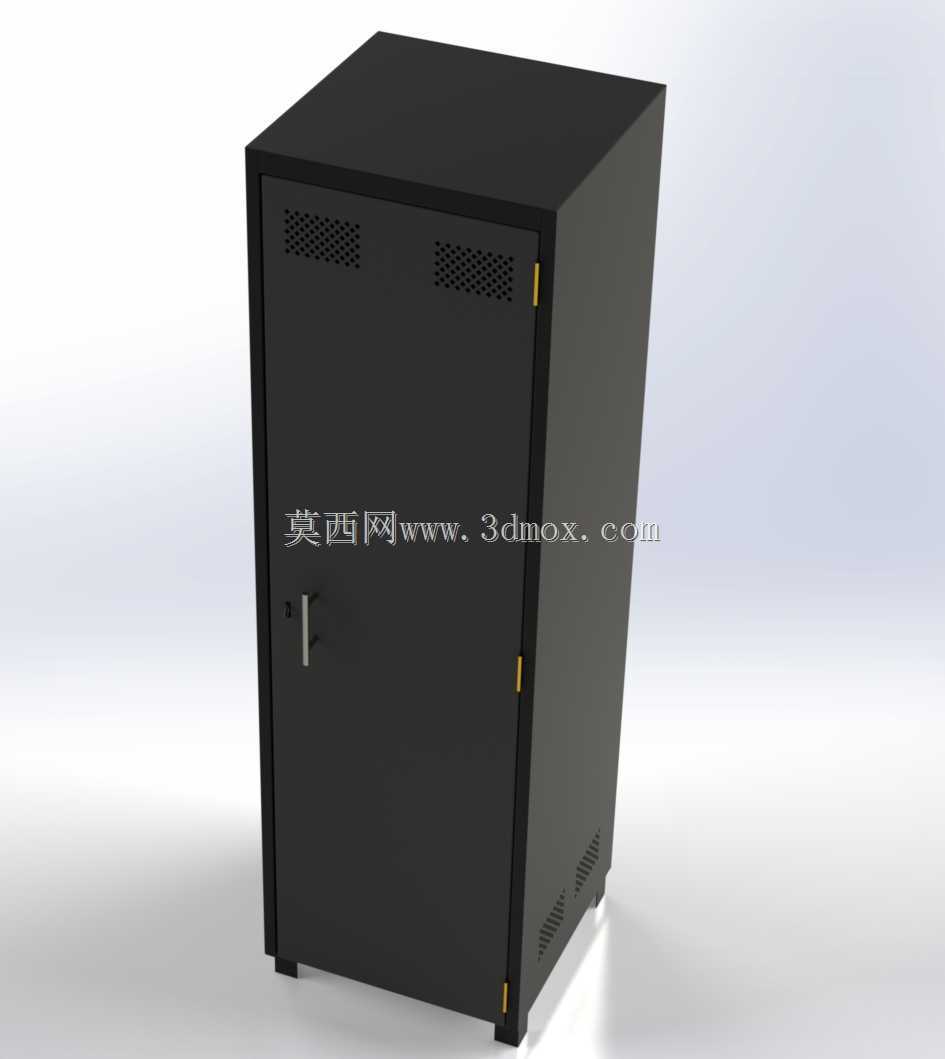

　　这款立式单门柜体的设计，最初是针对车间现场零散工装、检测辅具、操作记录文档的定点存储需求做的结构方案，在做整体结构排布的时候，首先要考虑的是现场安装的边界限制——多数生产车间的设备旁预留的存储位宽度普遍在600-650mm区间，深度受限于人行通道的通行要求，不能超过550mm，否则会占用1.2m标准通道的有效通行宽度，影响物料转运车的正常通行，因此整体外形尺寸做了适配性的收敛，保证柜体落地后，开门状态下的外伸尺寸不会侵入通道的安全避让范围。

　　从功能特性来看，柜体采用全钣金折弯拼焊的主体结构，侧板、顶板、底板均采用1.2mm厚的冷轧钢板折弯成型，折弯边预留了自攻螺钉的安装位，内部可以根据存储物品的高度灵活加装层板，层板托的卡位孔在侧板内侧做了等间距排布，调整节距为32mm，和常规办公家具的层板调节模数保持一致，方便后期更换通用配件。柜门采用单扇外开结构，门体侧边做了双层折弯的加强筋，避免长期开关门出现门板变形翘曲的问题，门和柜体的连接采用暗藏式合页，从柜体外侧看不到合页的安装结构，既提升了外观的整体性，也能避免车间内的粉尘、切削液从合页安装缝隙进入柜体内部。

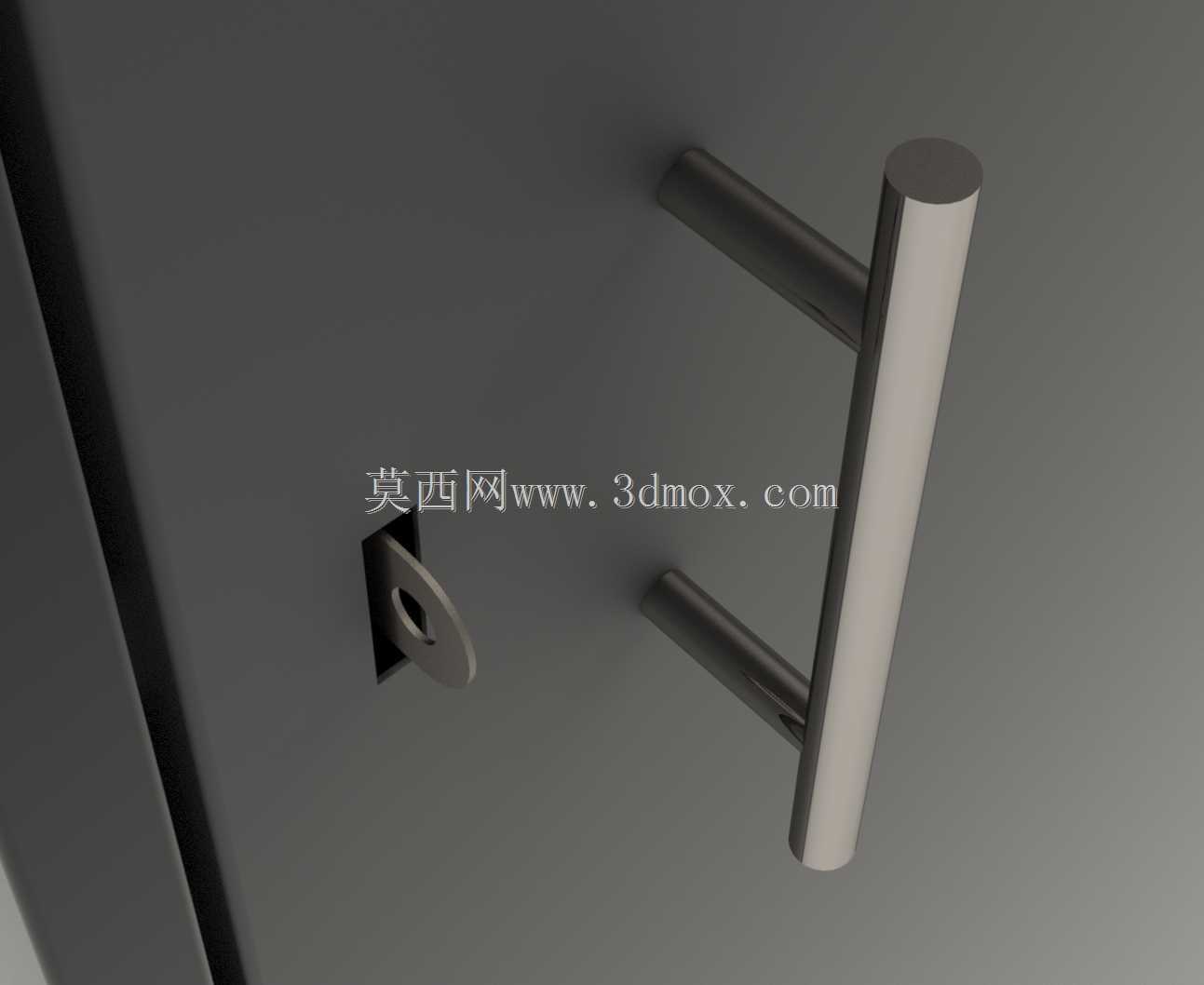

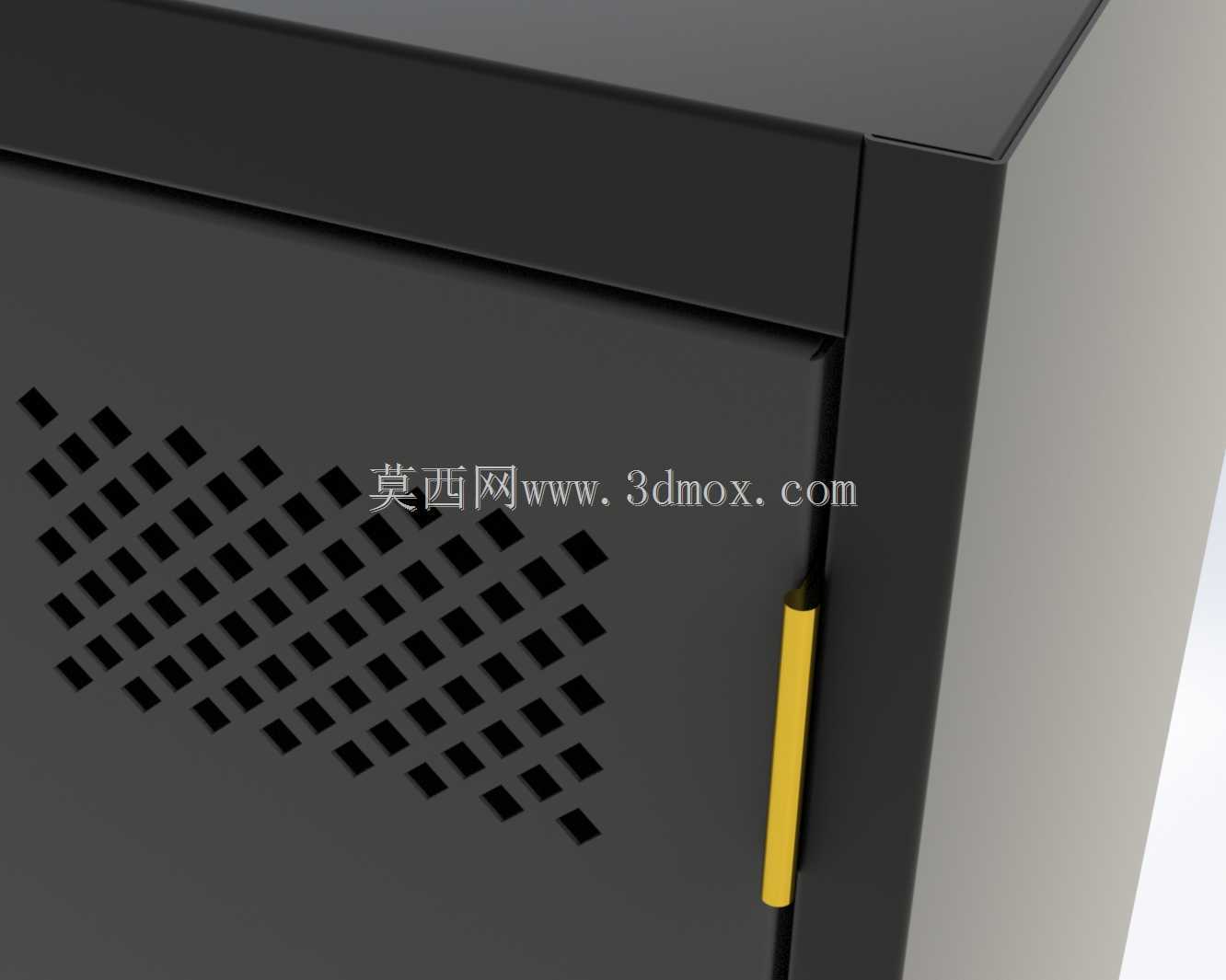

　　散热结构的设计是这款柜体区别于普通文件柜的关键点，在柜门上部和柜体下部的背板位置，都做了阵列式的通风散热孔，孔型采用长圆形冲压成型，开孔率控制在18%左右，既保证柜内如果放置需要通电的检测设备、小型工控模块时，能够形成自然对流的散热风道——冷空气从下部的散热孔进入，热空气从上部的散热孔排出，避免柜内积热影响设备运行稳定性，同时也不会因为开孔过大导致粉尘、杂物轻易落入柜内。柜门的锁具采用旋转式把手锁，锁舌采用上下三点式锁止结构，关门后可以把柜门和柜体的上、中、下三个位置同时锁紧，避免柜门因为车间内的设备振动出现自行弹开的情况，把手的握持尺寸做了加大处理，操作人员佩戴劳保手套的时候也可以顺利操作开关门。

　　柜体的底部做了四个可调式支撑脚，支撑脚的调节行程为15mm，可以适配车间地面不平整的安装场景，保证柜体安装后处于水平状态，不会因为地面倾斜导致柜门开关卡滞，同时支撑脚把柜体底板抬离地面20mm，既可以避免地面的积水、清洁时的污水浸泡柜体底板导致锈蚀，也方便日常清洁的时候清扫柜体底部的积尘。柜体的边角位置全部做了R3mm的圆角倒钝处理，所有外露的钣金切口都做了折边包边，没有锋利的毛边外露，避免操作人员取放物品的时候被划伤，符合车间设备的安全设计规范。

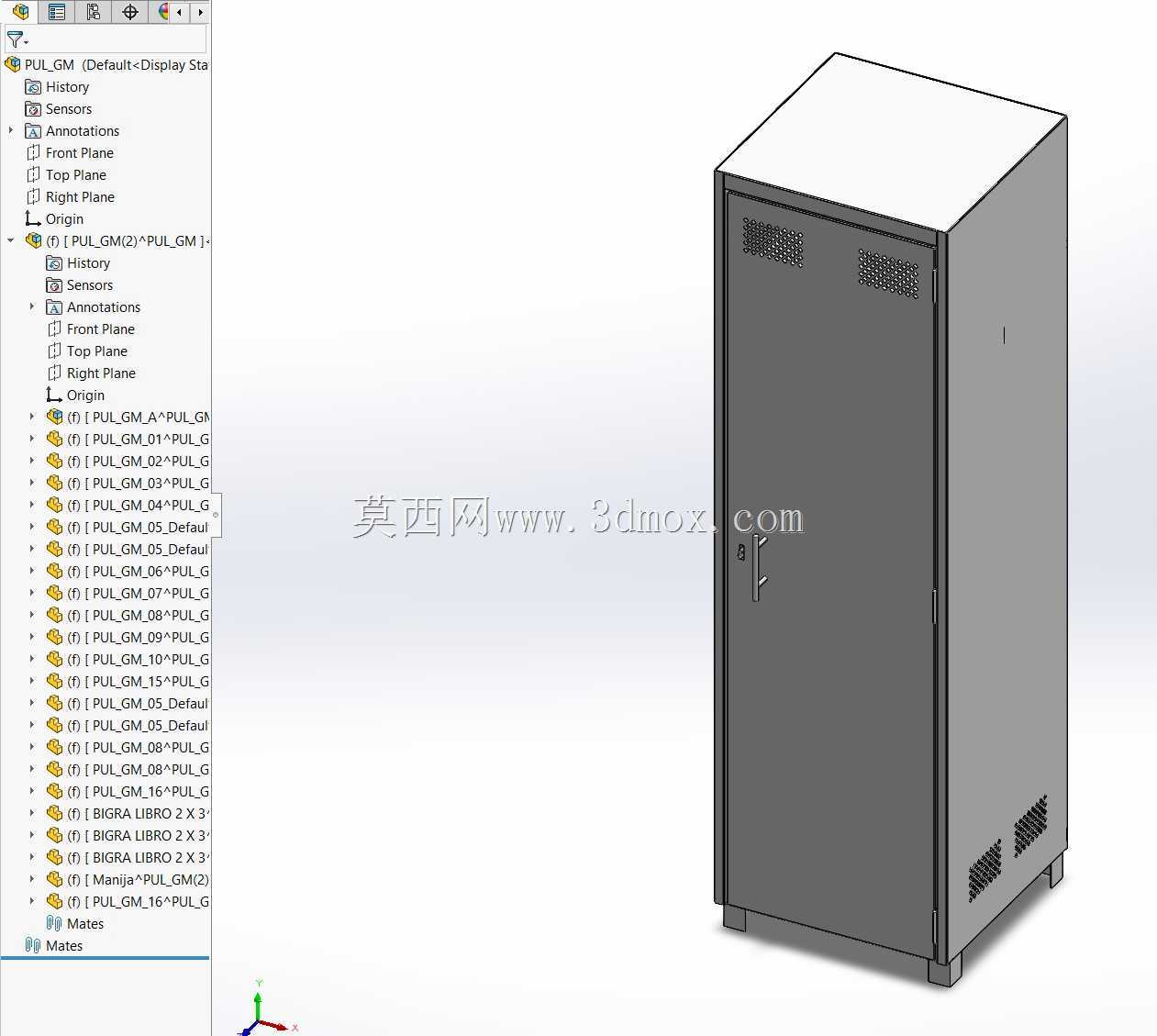

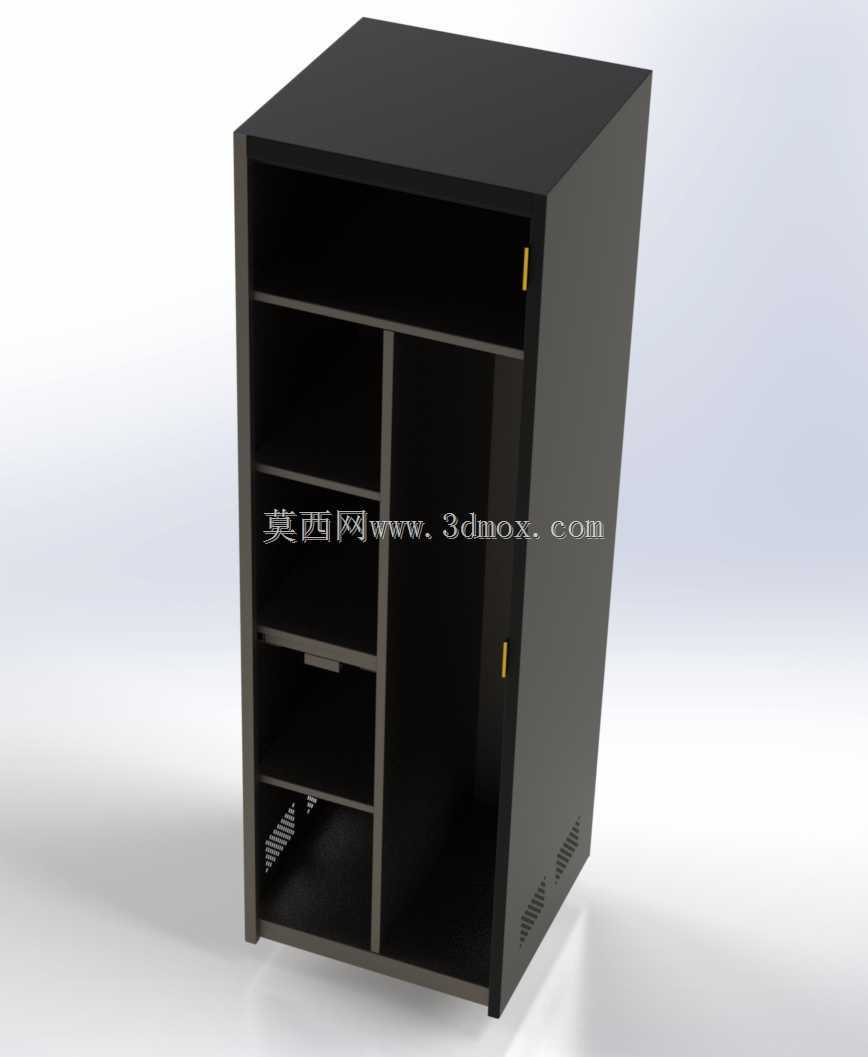

　　在实际应用场景中，这款柜体除了可以放置在生产车间存储工装辅具，也可以适配实验室的器材存储、机房的辅助设备存放、办公区域的档案资料存储等场景，内部的存储空间做了无中柱的大空间设计，放置较大尺寸的工装夹具、检测样品的时候不会被中间立柱遮挡，空间利用率比同尺寸的带中柱柜体提升12%左右。做结构建模的时候，所有的钣金折弯系数都按照常规冷轧钢板的折弯参数做了预留，折弯内R角取板材厚度的0.5倍，展开后的板材尺寸可以直接导入激光切割设备进行加工，不需要二次调整工艺参数，焊接位置全部预留了0.1mm的焊接间隙，保证焊接的时候焊道能够均匀熔合，焊接后打磨平整做静电喷塑处理，喷塑厚度控制在60-80μm，表面的耐磨、防腐蚀性能可以满足车间复杂环境的使用要求。柜门和柜体接触的位置，四周都粘贴了一圈EVA发泡密封条，关门后密封条被压缩2mm左右，可以有效阻挡粉尘、水汽进入柜内，对于有一定防尘要求的存储场景，不需要额外做密封改造就可以直接使用。
