1.5英寸不锈钢合页铰链结构设计

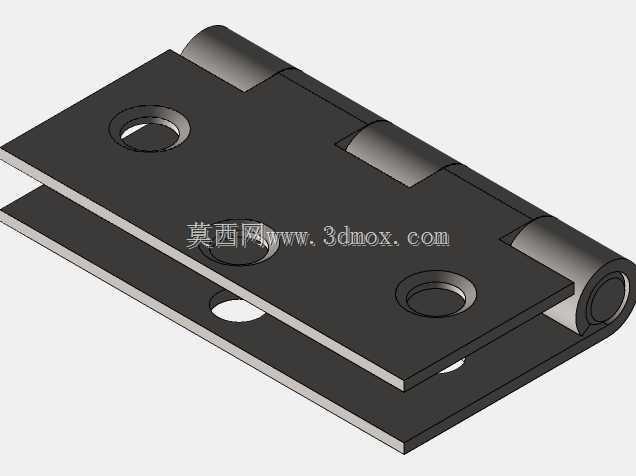

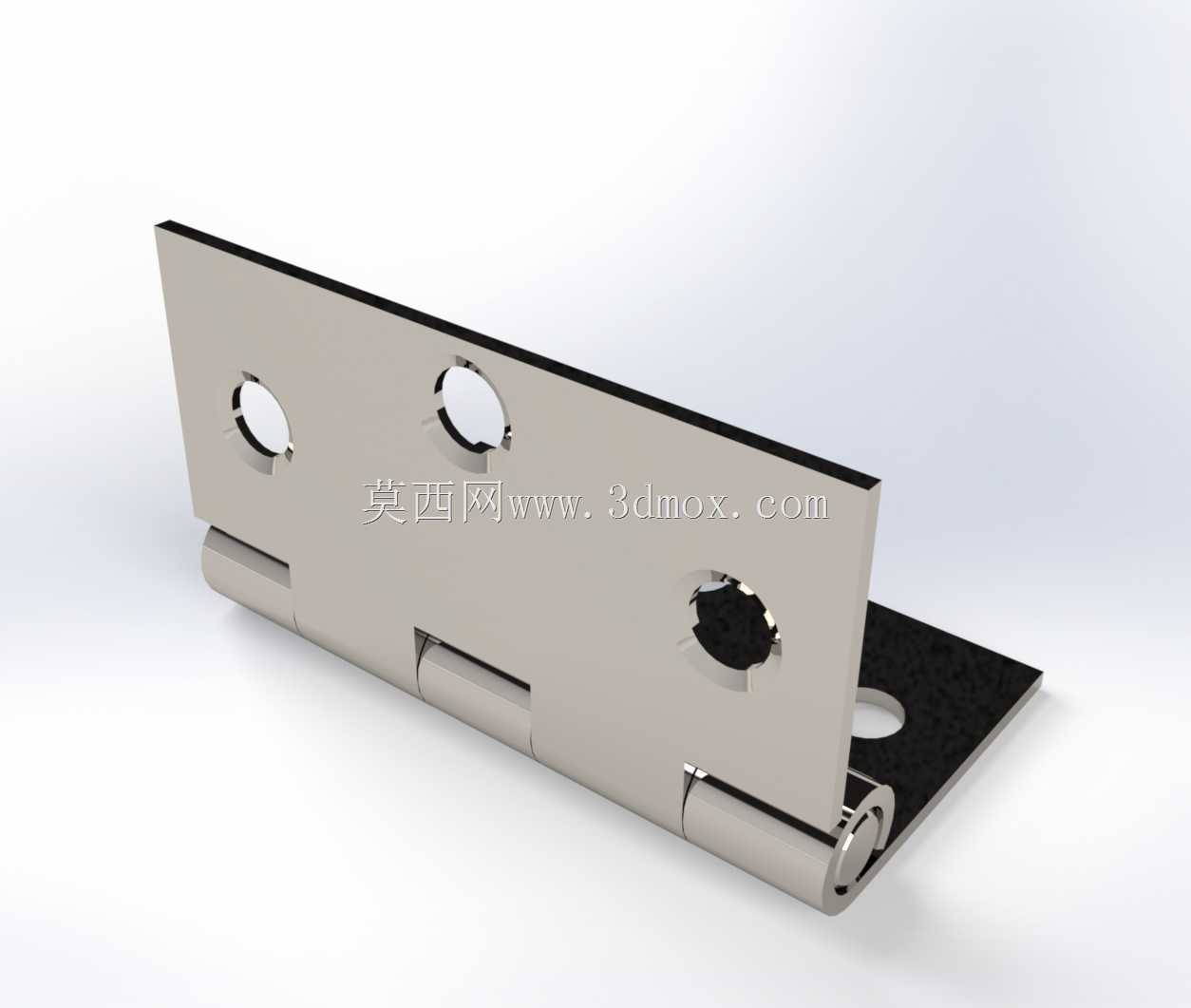

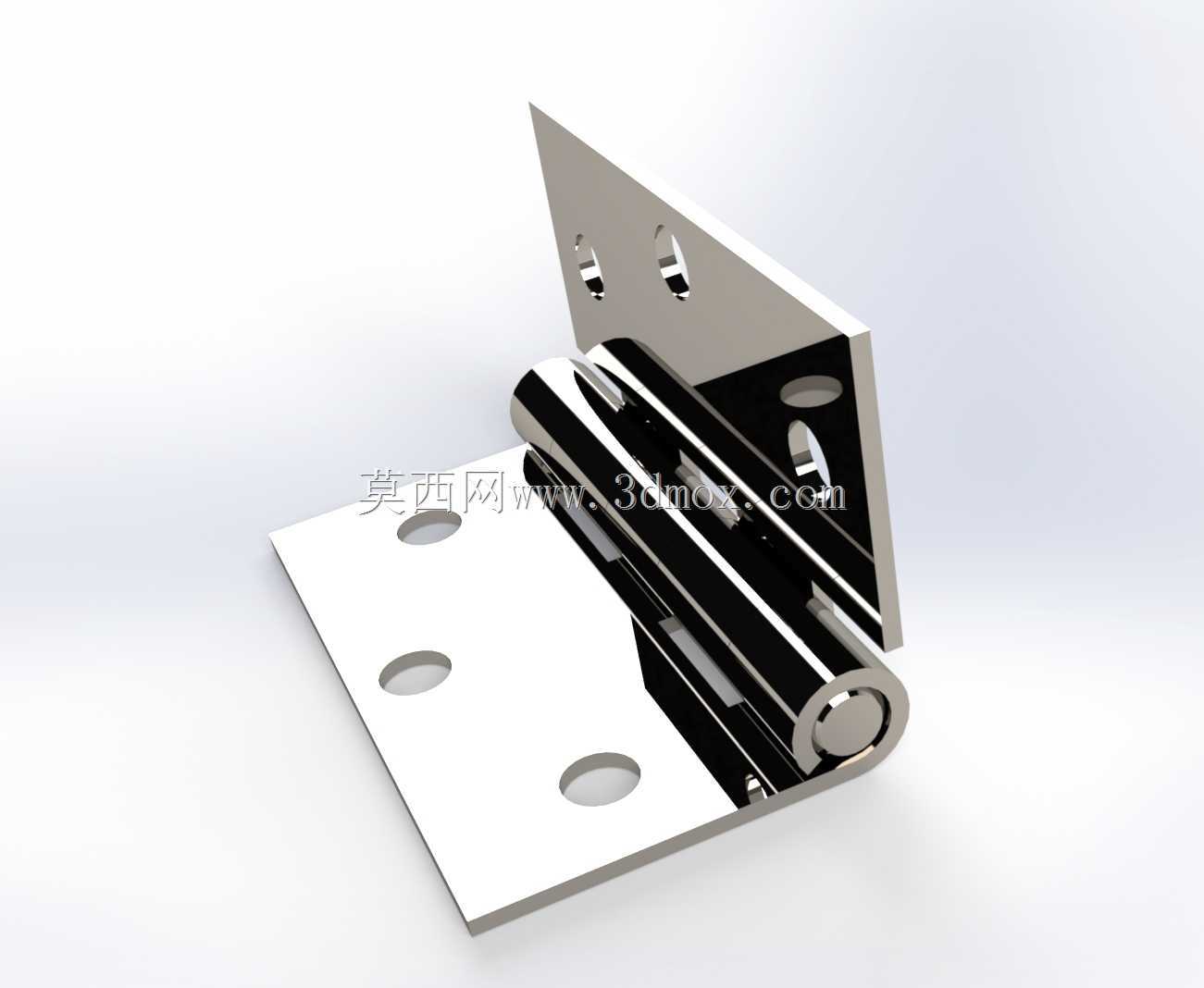

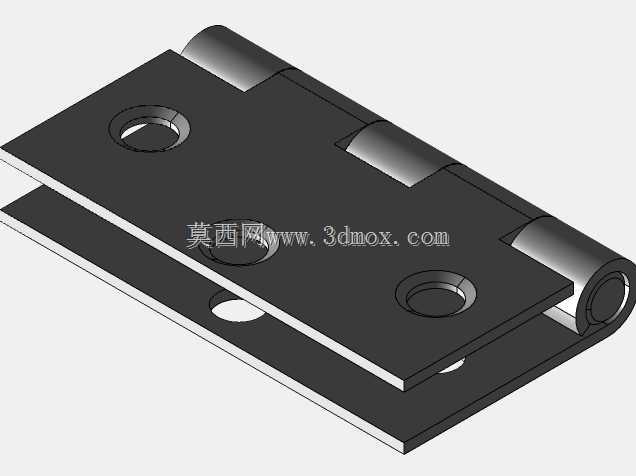

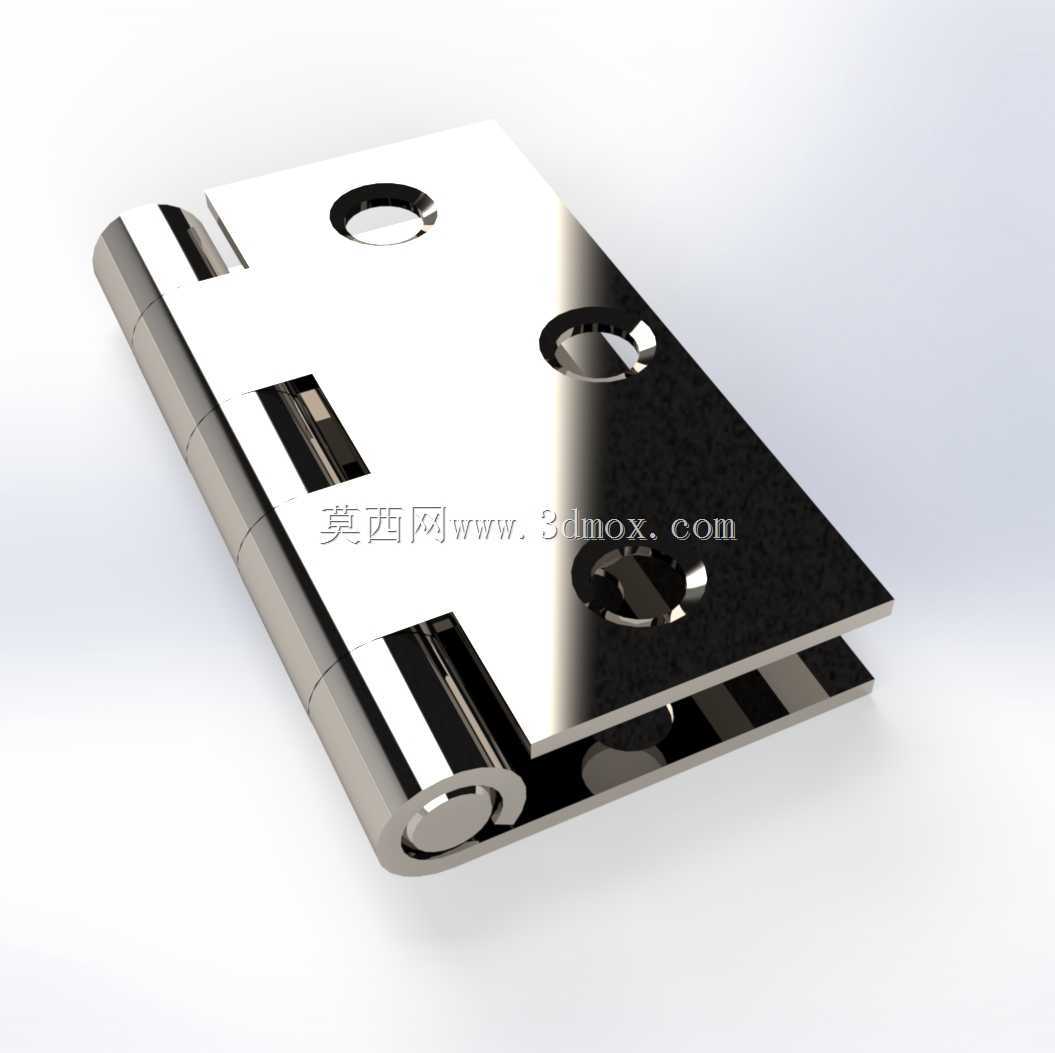

　　这款1.5英寸规格的不锈钢合页，核心应用场景覆盖小型工业设备舱门、精密仪器检修盖板、户外机柜侧门以及洁净环境下的小型防护门连接，在食品加工设备的外罩开合、实验室小型通风柜门体连接中也能适配，区别于普通民用合页，其采用CAL14规格不锈钢板材冲压成型，抗锈蚀能力可满足沿海户外设备、潮湿工况车间的长期使用需求，无需额外做表面防腐喷涂处理。从功能特性来看，该合页为闭合式结构设计，合页转轴部位采用卷边包轴工艺，转轴与页片的配合间隙控制在0.1mm以内，开合过程中无明显径向窜动，页片展开角度可达到180度，完全闭合时两页片贴合面无凸起错位，能保证门体关闭后与安装面的平整度。设计过程中首先确定安装边界条件：合页单页长度为3英寸，

　　展开后总宽度对应1.5英寸的页片宽度，板材厚度选用14号标准不锈钢板，冲压成型后页片平面度公差控制在0.05mm以内，避免安装后出现页片翘曲导致门体开关卡滞。安装孔位采用沉头孔设计，三个安装孔分别布置在页片的受力均衡位置，靠近转轴侧的孔位承担主要的剪切载荷，远离转轴的两个孔位承担门体开合时的拉拽载荷，沉头孔深度适配标准沉头螺钉，安装后螺钉头完全没入页片平面，不会出现凸起刮蹭的问题。在结构细节处理上，合页的转轴卷边部位做了圆角过渡，没有尖锐冲压毛刺，开合过程中转轴与卷边的接触面积经过优化，长期往复开合的磨损量比普通直边卷边合页降低30%左右，页片的边缘全部做了倒钝处理，安装操作时不会划伤施工人员。实际选型使用时需要注意，

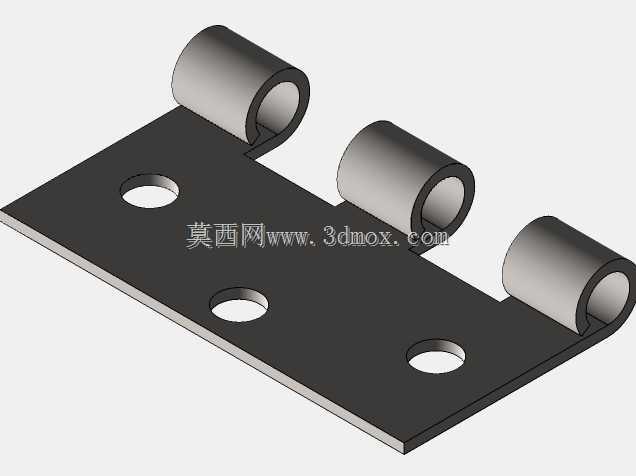

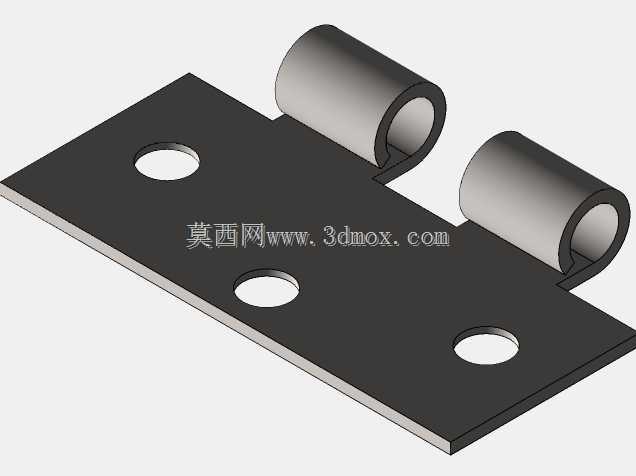

　　该合页的单页承重可满足单扇重量不超过8kg的门体使用，安装时需要保证两个合页的转轴同轴度误差不超过0.2mm，否则会出现开关阻力过大、转轴过早磨损的问题。不同于普通外露转轴合页，这款闭合式结构的合页在门体关闭后，转轴部位被页片完全遮挡，外部的灰尘、水渍很难进入转轴配合间隙，日常使用无需频繁加注润滑脂，维护成本更低。在三维建模过程中，页片的折弯角度经过反复校核，折弯内R角匹配板材厚度的最小折弯半径，避免折弯处出现应力集中导致的开裂问题，安装孔的中心距严格按照常用小型机柜的安装孔位标准设计，可直接替换同规格的老旧合页，无需重新在安装面上打孔。针对洁净车间使用场景，合页的表面做了拉丝处理，不容易积留灰尘，擦拭清洁时无卫生死角，不会出现普通喷漆合页长期使用后漆层脱落污染洁净环境的问题。在户外设备上使用时，不锈钢材质本身的抗盐雾腐蚀能力可满足5年以上的户外使用要求，不会出现锈蚀导致的合页卡死、断裂问题。
