双头多功能棘轮梅花扳手三维结构设计

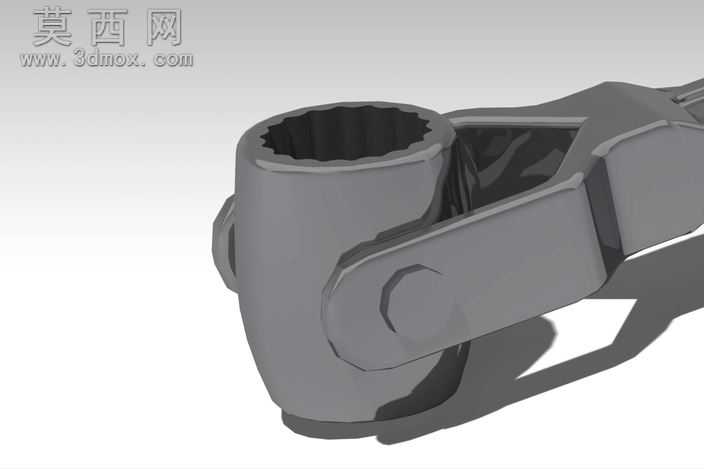

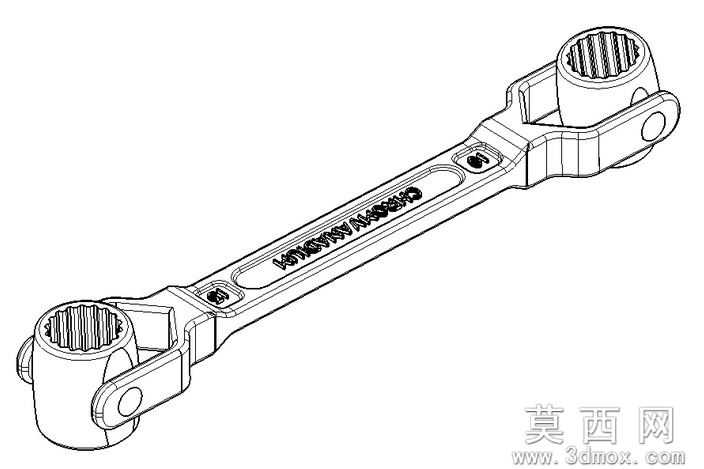

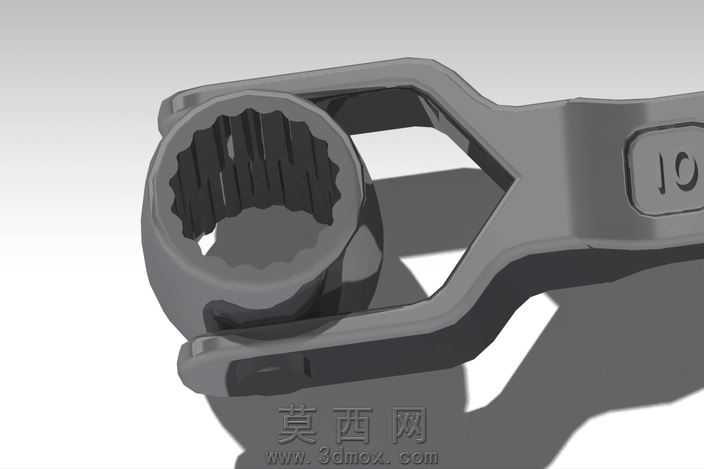

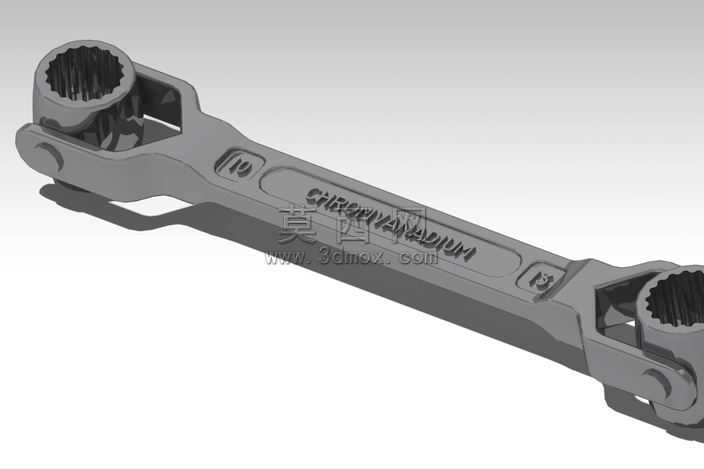

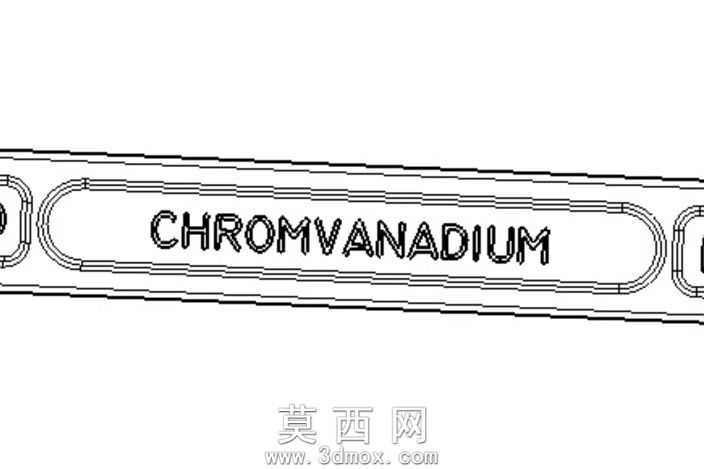

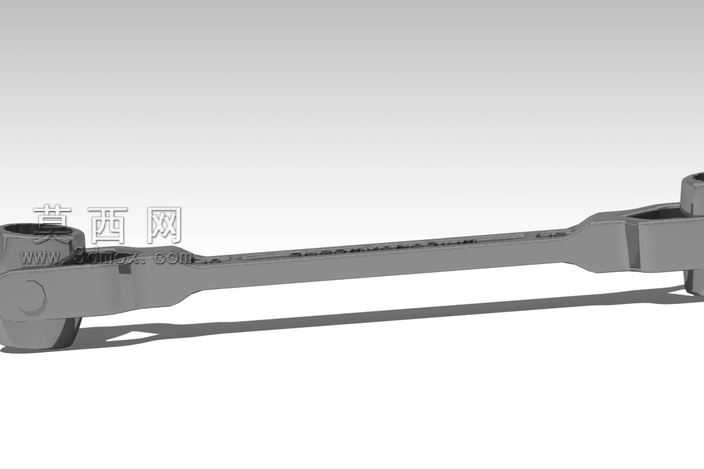

本作品为双头多功能棘轮梅花扳手的三维参数化建模成果，建模过程中严格遵循手动五金工具的人体工程学设计规范与机械加工工艺要求，首先通过草图绘制精准定位扳手整体轮廓，以长条形手柄为主体基准，两端分别适配不同规格的梅花棘轮工作头，建模阶段对每一处结构细节做了精细化处理：手柄表面的品牌标识区域采用浮雕式建模还原真实产品的刻印效果，边缘做了符合握持手感的圆弧过渡处理，避免锐边造成的使用划伤风险；两端的梅花套筒头内部采用十二角齿形结构建模，精准还原梅花扳手与紧固件的啮合接触面，保证扭矩传递过程中的受力均匀性，同时对棘轮机构的内部棘爪、复位弹片、铰接转轴做了可动式装配建模，完整还原棘轮扳手单向锁止、反向空转的工作原理，可通过三维软件的运动仿真模块模拟扳手的实际作业动作。材质渲染阶段，整体扳手主体采用哑光铬钒钢材质，调整金属材质的粗糙度、反射率参数还原工具钢经热处理后的磨砂金属质感，表面刻印标识做了轻微的色差处理模拟激光刻印的视觉效果，铰接缝隙处做了细微的阴影处理强化结构的层次感，整体渲染效果贴近真实工业级扳手的实物质感。设计思路上，这款双头棘轮扳手兼顾了两种常用紧固件规格的适配需求，无需频繁更换工具即可完成不同规格螺钉、螺栓的紧固与拆卸作业，棘轮结构的设计让作业过程中无需反复拔插调整扳手角度，大幅提升狭小空间内的紧固件操作效率，手柄的长度设计经过力学测算，保证手动施加扭矩时的力臂合理性，既避免过长导致的操作不便，也防止过短造成的施力费力问题，整体结构完全符合现有五金工具的量产加工工艺要求，可直接用于产品开模前的结构验证、装配干涉检查以及产品展示渲染使用。
