超人标识造型挂饰钥匙链结构设计

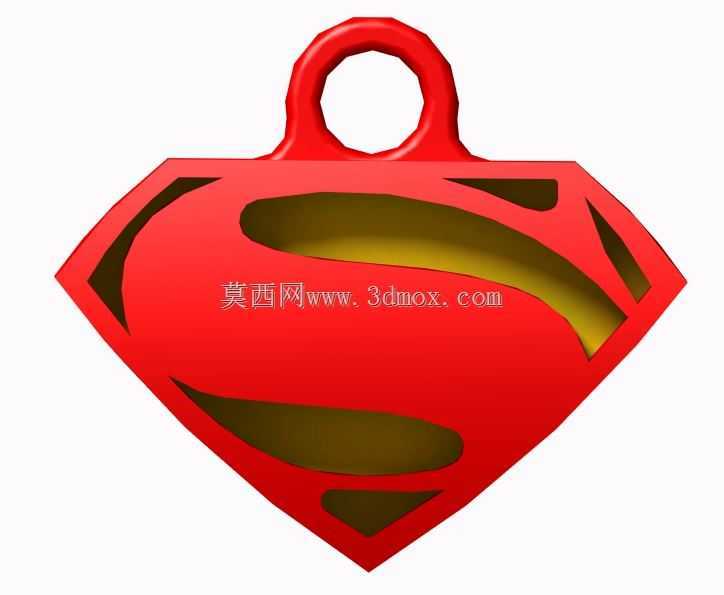

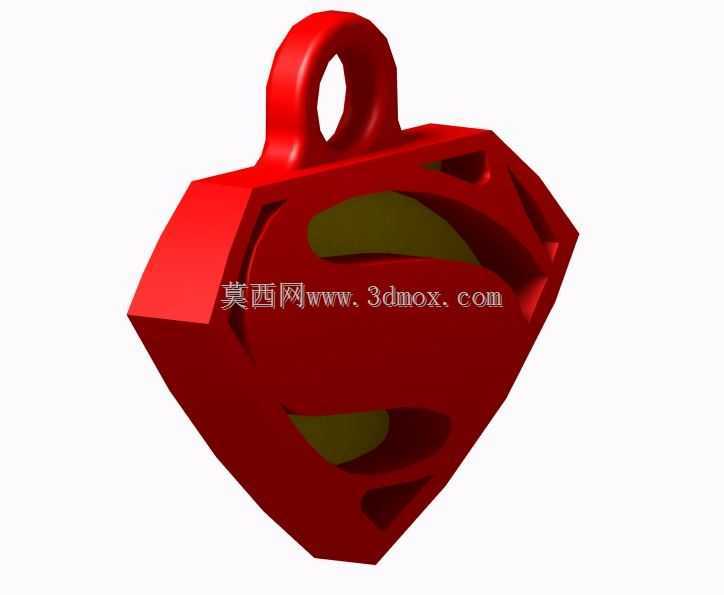

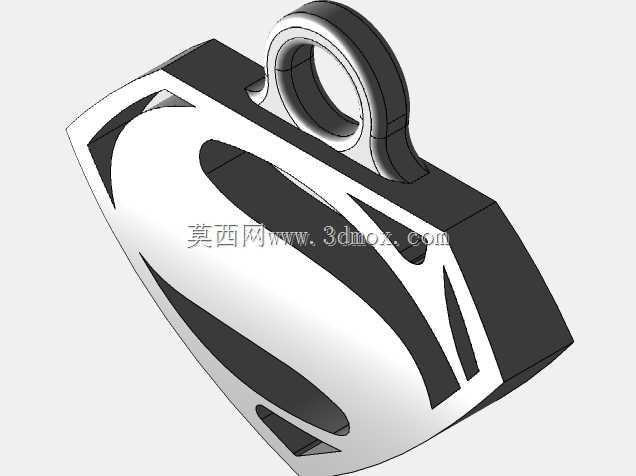

　　这款挂饰类五金配件的设计，首先从日常随身配饰的实际使用场景出发，覆盖日常钥匙串挂载、背包外挂装饰、文创周边配饰等多个使用场景，在结构设计上充分考虑随身佩戴的磕碰、剐蹭工况，避免尖锐棱角带来的使用安全隐患。整体外形采用经典的超人菱形标识作为主体轮廓，顶部一体化设计的挂环结构，无需额外装配连接部件，减少了组装工序带来的连接失效风险，挂环的内孔尺寸经过适配，能够兼容市面上绝大多数常规钥匙圈、登山扣的穿入需求，挂环与主体的连接位置做了渐变圆弧过渡，避免应力集中导致的断裂问题，在日常拉扯、晃动的使用工况下能够保证足够的结构强度。主体部分的镂空分层设计，一方面通过不同深度的凹槽区分标识的色块区域，用户在完成3D打印或注塑成型后，

　　可以直接通过填色、喷漆的方式完成外观处理，凹槽的深度控制在0.8mm，既能够保证喷漆时色漆不会溢出边界，也不会因为凹槽过深导致结构强度下降；另一方面镂空结构有效降低了整体零件的重量，长期挂载在钥匙串上不会带来额外的负重感，整体外轮廓的所有边角都做了R0.5mm的圆角处理，放在口袋中不会剐蹭衣物面料，也不会在手持时产生划手感。设计过程中针对不同的成型工艺做了结构适配，如果采用FDM3D打印工艺，整体结构无大角度悬空面，打印时无需添加过多支撑，仅在挂环下方极小位置添加易拆除支撑即可，能够有效降低打印后的后处理工作量；如果采用注塑工艺生产，整体结构的拔模斜度统一设置为1.5度，分型面设置在主体厚度的中间位置，模具结构简单，脱模难度低，

　　适合小批量文创产品的快速生产。整体厚度控制在3mm，既保证了拿在手中的扎实质感，也不会因为过厚导致整体笨重，主体菱形的最大对角线尺寸控制在40mm以内，挂环顶部到主体最下端的总高度控制在48mm，这个尺寸区间既能够保证标识图案的辨识度，也不会因为尺寸过大在口袋中产生硌触感。挂环的内孔直径设置为8mm，能够同时穿过3个常规厚度的平圈钥匙环，满足多数用户挂载多把钥匙的使用需求，挂环的截面采用圆形截面，相比方形截面能够减少与钥匙圈之间的磨损，长期使用后不会因为磨损出现挂环断裂的问题。主体表面的图案凹槽采用等宽设计，凹槽的侧壁做了轻微的斜度处理，在喷漆填色时多余的漆料可以很容易被刮除，不需要复杂的遮蔽工序就能获得清晰的图案边界，

　　对于个人用户自制来说，只需要普通的自喷漆和细砂纸就能完成不错的表面效果，不需要专业的表面处理设备。结构强度方面，通过有限元简单校核，在挂环位置施加50N的竖直拉力时，整体结构的最大应力出现在挂环与主体的过渡位置，应力值远低于常用PLA、ABS打印材料以及常规注塑PP、ABS材料的屈服强度，正常使用情况下不会出现断裂问题，即使是不小心从1.5m高度掉落到水泥地面，整体结构也不会出现碎裂问题，能够满足日常随身使用的耐用性要求。在安装适配性上，顶部挂环的通用尺寸设计，除了挂载钥匙之外，也可以搭配挂绳作为项链吊坠、书包挂饰使用，不需要额外修改结构就能适配多种挂载方式，拓展了产品的使用场景。
