双铰接耳式安装固定传感连接支座结构

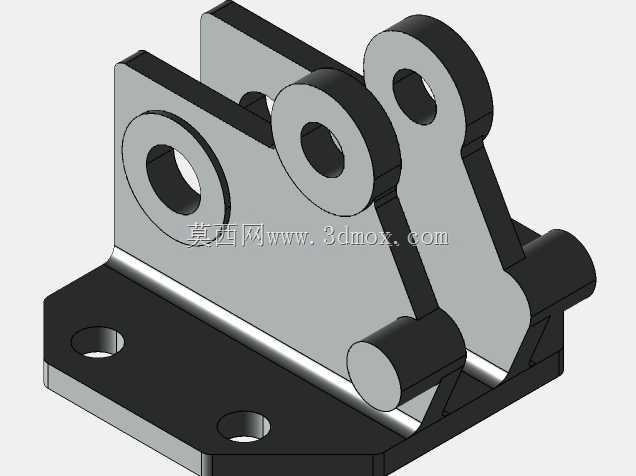

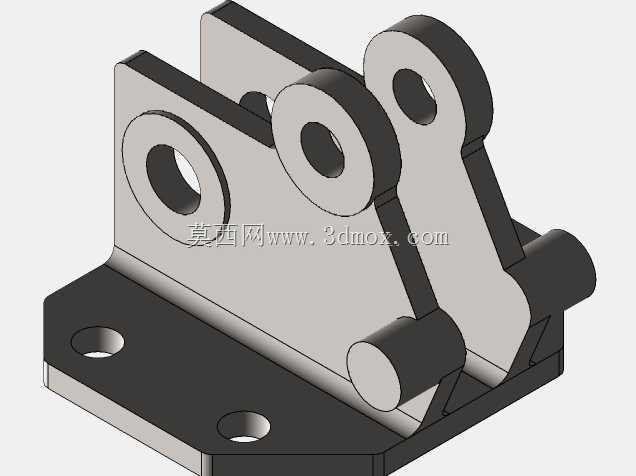

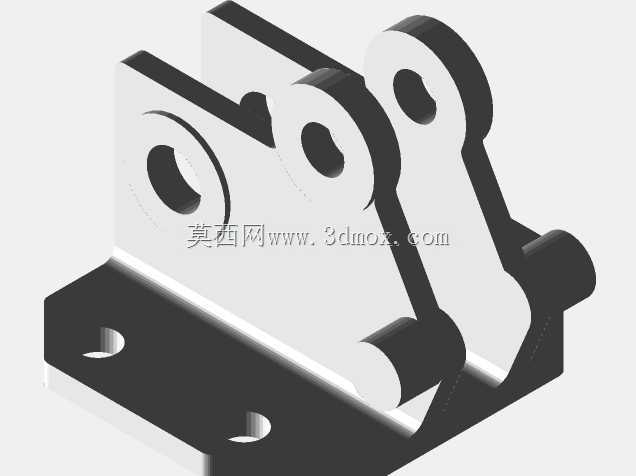

　　在工业传感检测单元的安装布局中，这类带双铰接耳的安装支座是传感组件与设备基体之间的核心连接载体，常见于自动化产线的位移检测工位、工装夹具的到位反馈点位、物流输送线的物料识别单元安装场景，承担着固定传感元件、调整检测角度、缓冲设备运行振动的实际作用，避免传感元件直接刚性固定在设备基体上，因设备运行的持续振动导致检测精度偏移、元件引脚松脱等故障。从结构功能来看，支座底部设置了两个沉头安装孔，可通过内六角螺栓将整个支座锁紧在设备安装面，沉孔设计能够让螺栓头完全没入支座底面，保证支座安装面与设备基体完全贴合，不会出现螺栓头凸起导致的安装倾斜问题，保障支座的安装垂直度。上部的两组平行铰接耳板是核心功能结构，每组耳板上都加工有同轴的铰接通孔，

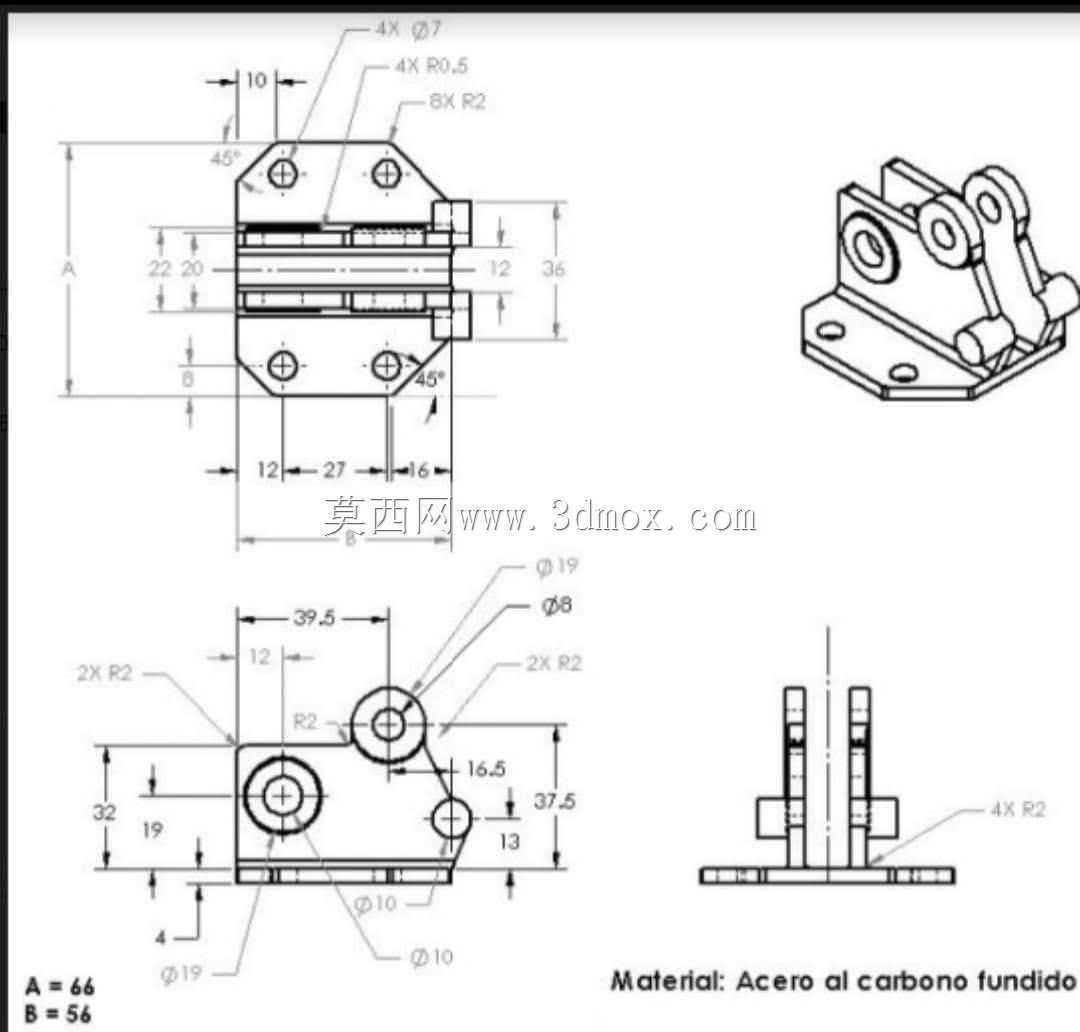

　　可通过销轴穿装传感元件的连接端，或是连接传感组件的摆臂结构，双组耳板的平行布局能够提供更高的铰接支撑刚度，相比单耳铰接结构，可承受更大的径向载荷，避免铰接部位在长期往复摆动过程中出现耳板变形、销轴窜动的问题。设计过程中首先要确认安装边界尺寸，底部安装孔的孔距需要匹配常规设备安装面的预留孔位标准，两个安装孔的中心距控制在适配M6内六角螺栓的常用安装间距，支座整体的高度需要匹配传感元件的检测高度要求，保证传感元件安装后检测端面与被测物体的距离处于有效检测量程范围内。耳板的厚度设计需要结合铰接销轴的直径做强度校核，销轴孔与销轴的配合选用间隙配合，既保证铰接摆动的灵活性，又不会因配合间隙过大导致检测角度出现偏差，

　　耳板与底部安装座之间设置了过渡圆角，避免直角连接处的应力集中，在设备长期运行产生振动的工况下，不会出现连接处断裂的问题。从实际使用场景出发，这类支座的材质通常选用6061铝合金做阳极氧化处理，或是选用Q235钢做喷塑处理，铝合金材质重量轻、加工精度高，适合对安装重量有要求的轻型自动化设备，钢制结构强度更高，适合重载工况下的传感元件安装。铰接部位的销轴孔可根据使用需求加装铜套，减少铰接摆动过程中的磨损，延长支座的使用寿命，在需要固定检测角度的场景下，还可以在耳板侧面加装紧定螺钉，锁紧销轴，让铰接结构变为刚性固定结构，适配不需要调整角度的固定检测点位。在建模过程中需要重点保证两组耳板上销轴孔的同轴度，同轴度公差需要控制在0.

　　02mm以内，否则会出现销轴穿装困难、摆动卡滞的问题，底部安装面的平面度公差需要控制在0.01mm以内，保证安装后支座不会出现倾斜，导致传感元件的检测方向出现偏差。支座的整体外形做了倒角处理，所有锐边都倒R1圆角，避免安装调试过程中划伤操作人员，同时也能减少应力集中点。这类支座的通用性较强，除了用于传感元件的安装固定，还可以用于小型气动元件的铰接安装、小型连杆机构的端部连接，在各类非标自动化设备、小型专用设备中都有广泛的应用场景，设计时预留的尺寸余量可以适配多种不同规格的小型元件安装，不需要针对每个元件单独设计安装支座，能够减少非标设计的重复工作量，提高设备的组装调试效率。
