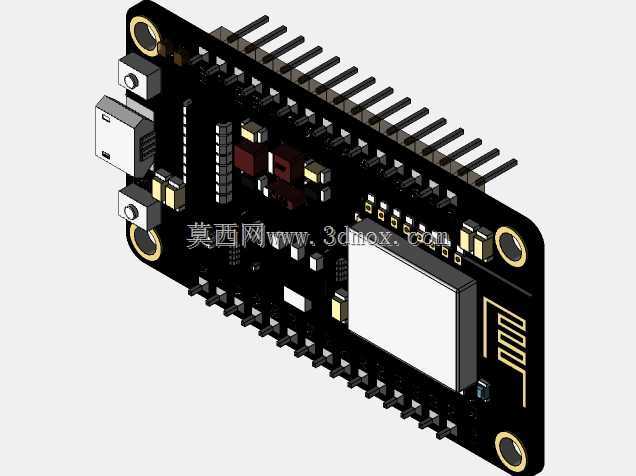

ESP8266 NodeMCU物联网开发板结构设计

　　这款ESP8266 NodeMCU开发板的结构设计，完全围绕嵌入式物联网开发场景的实际使用需求展开，在做三维建模时，首先要考虑的是开发板在各类原型验证、小批量设备集成场景下的安装适配性，毕竟这类WiFi开发板常被用在智能家居节点、工业数据采集终端、小型物联网网关的原型搭建中，既要满足桌面调试时的插拔便利性，也要兼顾后期装入设备壳体时的安装固定需求。从功能布局来看，板载的USB接口被布置在板边侧方，位置刚好匹配常规调试时数据线的插拔角度，不会和排针上外接的杜邦线产生干涉，旁边的复位按键、用户功能按键都做了凸起高度的适配，按键帽高出板上最高元件0.8mm，既避免日常放置时误触，也能保证手指按压时的清晰触感，

　　不需要额外加延长按键就能直接操作。板上的WiFi模块区域做了净空处理，对应的板边位置预留了PCB天线的辐射空间，三维建模时特意将该区域的周边元件高度控制在2mm以内，避免金属元件遮挡天线信号，这一点是很多新手建模时容易忽略的细节——如果在天线净空区布置过高的金属接插件或者电解电容，会直接导致WiFi信号衰减，影响实际通信距离。排针的布置采用了两侧双排插针的标准布局，引脚间距严格遵循2.54mm通用排针规范，既可以直接插在面包板上做快速原型验证，也能通过排针座焊接到自定义的载板上，排针伸出PCB板的高度统一为7mm，刚好匹配常用的杜邦线插拔深度，不会因为插针过短导致接触不良，也不会因为插针过长增加整体板厚占用的安装空间。

　　安装孔位设计在板卡的四个角位置，孔径为3.2mm，适配M3规格的固定螺丝，孔位周边做了3mm的非金属化隔离圈，避免螺丝拧紧时和PCB走线短路，四个安装孔的中心距尺寸经过反复核对，既兼容市面上常见的NodeMCU开发板通用亚克力固定支架，也能适配大部分定制壳体的安装柱位置，不需要额外做转接板就能直接固定。板上的电源接口部分，除了USB供电之外，还预留了外部直流供电的焊盘位置，对应的电源区域元件做了高度差设计，稳压芯片的散热片朝向板卡外侧，在长时间大功耗工作时，散热气流不会被周边的电容、排针阻挡，能保证供电稳定性。建模过程中对所有元件的外形公差都做了适配，比如USB接口的金属外壳尺寸、排针的塑胶座厚度、

　　按键的外形尺寸都按照实际元件的最大公差做了预留，避免生产组装时出现元件干涉、装不上的问题。从实际使用场景来看，这款开发板的结构尺寸刚好能装入常见的小型塑料壳体，板卡整体厚度控制在13mm以内，包括排针、USB接口、按键在内的所有突出元件都在这个厚度范围内，壳体设计时只需要预留对应接口的开孔位置，不需要额外做内部避空。另外，板上的LED指示灯位置布置在板边靠近USB接口的一侧，调试时不需要翻转板卡就能直接看到电源指示灯、数据传输指示灯的状态，这个细节在做批量设备调试时能节省不少检查时间。在做结构校验时，特意模拟了不同安装姿态下的元件受力情况，比如排针侧向受力时的PCB形变范围，USB接口反复插拔时的固定强度，安装孔拧紧时的PCB应力分布，确保在常规使用强度下不会出现PCB开裂、焊盘脱落的问题。对于需要将这款开发板集成到自有设备中的结构工程师来说，这个三维模型完整还原了所有元件的实际外形、安装位置、高度边界，不管是做壳体设计、载板布局还是整机结构适配，都能直接提取尺寸做参考，不需要再手动测量实物元件参数，能大幅缩短硬件结构设计的周期，避免因为尺寸估算错误导致的结构干涉问题。
