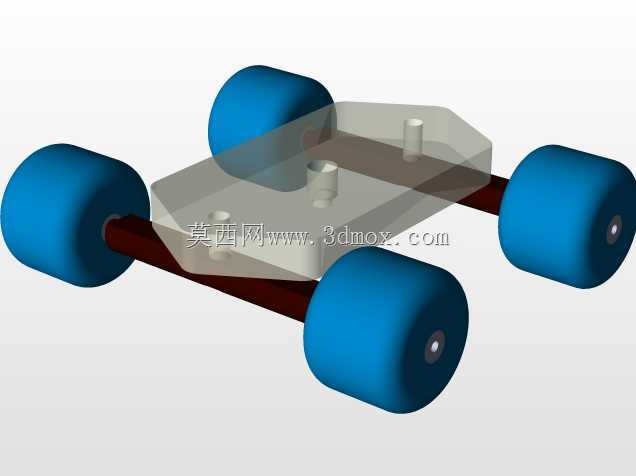

盘状多利凸轮精密传动结构设计

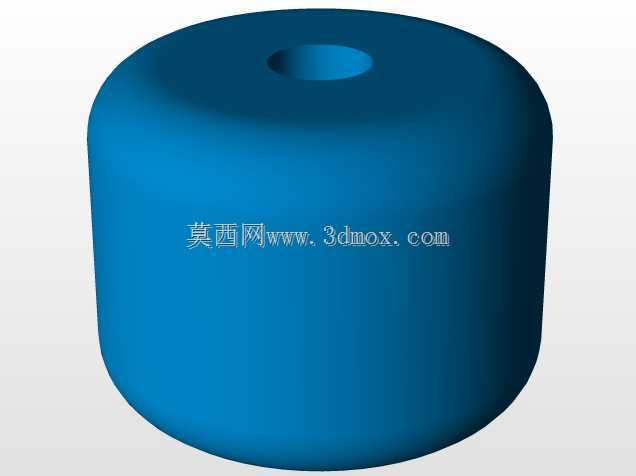

　　在自动化装配、轻工包装、仪器仪表的间歇送进工位里，盘状凸轮是实现预设运动规律最可靠的刚性传动构件之一，不同于连杆机构的近似运动输出，凸轮可以通过轮廓曲线的精准设计，完全复刻从动件所需的位移、速度、加速度曲线，避免传动过程中的刚性冲击与柔性冲击，尤其适合对工位节拍精度要求在0.1mm级别的送料、分度、顶出动作场景。这款盘状多利凸轮采用中心通孔的安装结构，中心孔作为装配基准直接与传动轴配合，通过键连接或者胀紧套实现周向固定，轴向依靠轴肩与端盖完成限位，不需要额外设计复杂的安装支座，整体安装边界紧凑，径向尺寸适配常规的20-30mm直径传动轴，轴向厚度控制在合理范围，不会占用过多的传动箱内部空间，

　　在小型自动化设备的分度机构里可以直接替换原有槽轮机构，将工位停顿的冲击降低60%以上。从设计逻辑上看，这类盘状凸轮的轮廓生成完全围绕从动件的运动需求展开，首先需要根据工位的动作节拍，拆分出升程段、远休止段、回程段、近休止段的对应角度，升程段如果采用等速运动规律，适合低速重载的顶出场景，但是会在起止点产生刚性冲击，因此在高速工况下会修正为等加速等减速或者正弦加速度运动规律，让从动件的加速度变化连续无突变，降低整个传动链的振动与噪声。凸轮的外轮廓工作曲面需要做表面硬化处理，因为从动件的滚轮或者顶杆会持续在轮廓表面做滚动或者滑动摩擦，常规的45号钢调质处理后表面淬火硬度达到HRC45-50，就可以满足每分钟100次以下的动作频次需求，

　　如果是更高节拍的高速工况，则需要选用轴承钢或者渗碳钢制作，进一步提升表面耐磨性能，延长维护周期。实际装配过程中，凸轮的轴向定位精度直接影响传动精度，如果中心孔与传动轴的配合间隙过大，会导致凸轮转动过程中产生径向跳动，使得从动件的实际位移偏离设计值，出现送料不到位、顶出行程不足的问题，因此中心孔的公差一般选用H7级精度，与传动轴的k6公差形成过渡配合，装配时需要采用热装或者专用工装压入，避免敲击导致凸轮变形。不同于圆柱凸轮的空间传动结构，盘状凸轮的所有轮廓都位于同一径向平面内，加工时只需要在数控铣床或者凸轮磨床上一次装夹即可完成全部轮廓加工，不需要多轴联动的加工设备，加工成本更低，后期维护时如果轮廓出现磨损，

　　也可以通过堆焊后重新磨削轮廓的方式修复，不需要整体更换构件。在仪器仪表的检测工位中，这类凸轮常用来驱动检测探针的升降动作，通过轮廓曲线控制探针的下压速度，在接触被测工件前减速，避免探针因为冲击损坏工件表面或者传感器本身，停顿段保持稳定的下压力度，保证检测数据的稳定性，回程段快速抬升，缩短整个检测节拍。在轻工包装设备的送纸工位中，凸轮驱动的送纸辊可以按照预设轨迹完成纸张的叼纸、送进、释放动作，相比气动送料结构，不需要额外配置气源与电磁阀，传动链更短，动作同步性更好，不会因为气压波动导致送纸长度出现偏差。设计这类凸轮时还需要考虑压力角的合理取值，压力角过大会导致凸轮驱动从动件的有效分力过小，容易出现机构自锁，需要增大驱动电机的功率，压力角过小则会导致凸轮整体径向尺寸变大，占用过多安装空间，因此直动从动件盘形凸轮的推程压力角一般控制在30度以内，回程压力角控制在70度以内，平衡传动效率与结构尺寸的矛盾。凸轮的中心通孔设计还兼顾了轻量化需求，在保证整体结构强度的前提下，去除中心多余的材料，降低转动惯量，在高速启停的工况下可以减少驱动轴的负载，降低伺服电机的加减速扭矩需求，整个构件的端面与中心孔的垂直度需要控制在0.02mm以内，避免装配后凸轮端面偏摆，导致从动件的运动轨迹出现轴向偏移，出现卡滞或者异常磨损的问题。
