塑料玩具汽车结构件三维设计

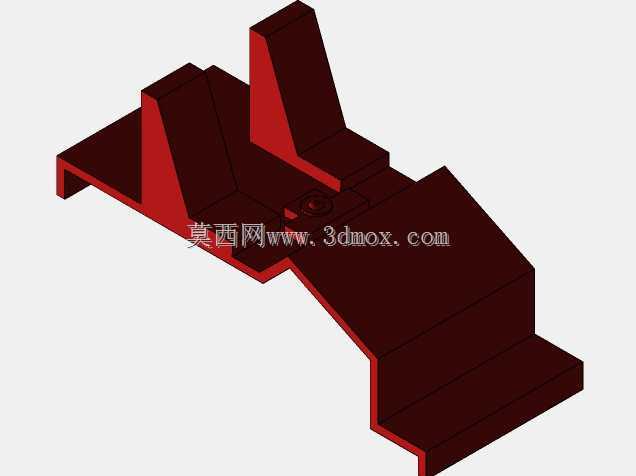

　　该塑料结构件为玩具类汽车造型的核心承载部件，主要应用于儿童塑料玩具车的主体装配场景，作为玩具车的底盘与上部造型衔接的核心骨架，承担整车各塑料配件的定位、装配以及基础受力承载作用。在玩具实际使用过程中，该部件需要承接车轮组件的安装位、上部车壳卡扣位以及内部配重块的固定空间，同时要满足儿童玩耍过程中常规摔碰、挤压的结构强度要求，避免出现脆裂、卡扣松脱等失效问题。从设计思路来看，该部件采用一体化注塑成型的结构方案，整体以深色调主体搭配侧边红色加强筋结构，既通过色彩区分强化玩具的视觉层次感，也利用加强筋结构在不增加整体壁厚的前提下提升部件的抗弯折性能，规避注塑过程中厚壁带来的缩痕、翘曲等成型缺陷。部件整体采用阶梯式造型设计，

　　前段为倾斜的坡面结构，对应玩具车的车头导流造型区域，中段为内凹的腔体空间，可预留放置玩具发声、发光电子组件的安装位，后段为两个对称的立式支撑筋，用于卡接固定玩具车的上部尾翼或者后车壳组件。从安装边界来看，部件底部为平整的安装基面，预留有四个对应车轮轴的装配卡槽，卡槽的尺寸公差控制在0.1mm范围内，保证车轮轴装配后转动顺畅无卡滞，同时侧边的翻边结构设置有均匀分布的卡扣位，与上部车壳的卡扣位一一对应，装配后配合间隙控制在0.15mm以内，避免出现车壳松动错位的问题。在结构细节处理上，部件的所有棱角位置均做了R1.5mm的圆角过渡，一方面避免注塑过程中应力集中导致的成型开裂，另一方面也符合玩具产品的安全设计要求，避免尖锐棱角划伤使用者。

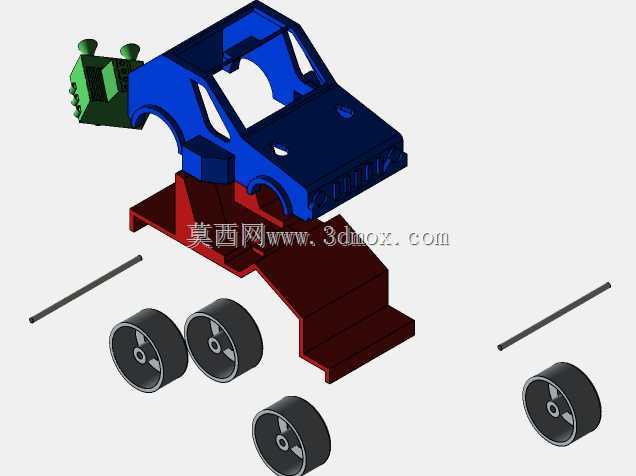

　　部件的壁厚整体控制在2mm均匀厚度，加强筋位置厚度为1.2mm，既满足注塑成型时的熔胶流动填充要求，也能在材料用量最优化的前提下达到所需的结构强度，适配常规PP或者ABS塑料的注塑工艺参数，不需要特殊的成型设备即可完成批量生产。在实际装配场景中，该部件作为核心基体，所有附属配件均以其为定位基准进行组装，车轮轴穿过底部卡槽后通过卡扣固定，上部车壳通过侧边翻边的卡扣压合固定，内部电子组件可通过中段腔体的定位柱进行螺丝固定或者胶接固定，整体装配流程简单，适配玩具生产线的快速组装要求，不需要复杂的工装夹具即可完成各部件的对位装配。从受力特性来看，立式加强筋的布置方向与部件摔碰时的主要受力方向一致，当玩具从1米高度自由跌落至硬质地面时，加强筋可将冲击力分散至整个部件基面，避免局部应力过大导致的断裂问题，同时坡面结构的倾斜角度经过反复验证，可在玩具碰撞障碍物时实现顺滑导向，减少碰撞瞬间的冲击力传递，提升玩具的耐摔性能。
