带侧装基座的变径筒状传感安装座结构

项目分类:传感器 发布时间:2022-05-03 ID:612582
  • 带侧装基座的变径筒状传感安装座结构

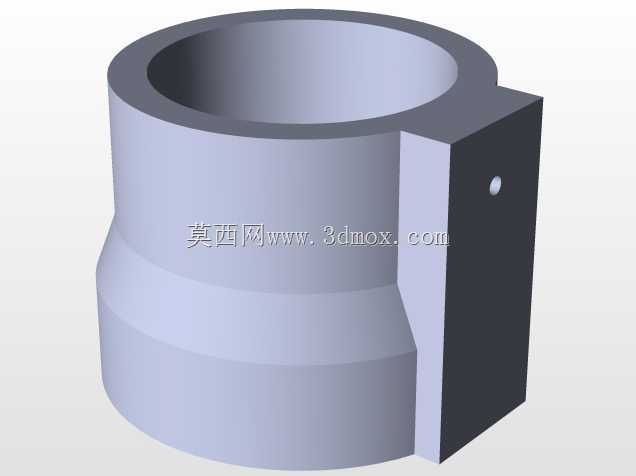

  在工业传感检测的配套安装场景里,这类带侧装基座的变径筒状构件,是接触式、内嵌式传感器安装固定的核心配套零件,常见于流体管路参数检测、设备腔体内部状态监测、工位位置传感定位等工况,用来给传感检测元件提供稳定的安装载体,同时兼顾管路连通、定位锁紧的功能需求。从实际使用的角度看,这个构件的主体采用阶梯变径的筒体结构,不同直径的筒段分别对应不同的对接接口:大直径端通常用来对接设备腔体或者大口径管路的安装口,小直径端用来对接外接管路或者传感探头的伸出端,变径过渡段做了圆弧顺滑处理,避免流体介质流经时产生紊流、压损过大的问题,也能减少介质残留、积垢的情况,适配有洁净度要求或者流体输送的检测场景。筒体侧面一体化延伸出的方块状安装基座,

  是整个构件的安装定位核心,基座上预留的小孔是定位销孔或者紧定螺钉孔,用来在安装时快速对准安装基准面,锁紧后避免筒体受流体冲击、设备振动产生周向转动或者轴向窜动,保证内嵌的传感元件检测位置始终处于设计点位,不会因为构件偏移导致检测数据失准。设计这类构件的时候,首先要明确安装边界的约束条件:筒体的内孔直径要匹配传感探头的外径或者流体通径要求,保证探头能完全嵌入筒内指定深度,同时流体通流面积满足工况流量要求,不会产生节流效应;外侧安装基座的平面度要控制在合理公差范围内,和安装贴合面之间不能有超过0.1mm的间隙,避免密封失效或者安装倾斜;基座上的定位孔位置要和设备安装位的预留孔位完全同轴,孔位公差控制在±0.05mm以内,

  保证安装时不需要额外修配就能顺利对位。筒体的壁厚设计要兼顾结构强度和安装空间限制:如果是用于高压流体管路的检测场景,壁厚要根据工作压力做强度校核,避免受压变形导致内孔卡滞传感探头;如果是用于轻量化的设备工位检测,在保证结构刚性的前提下可以适当减薄壁厚,减少整体重量和安装占用空间。变径段的过渡角度不能过大,否则不仅会增加流体阻力,还会在变径位置产生应力集中,长期受交变载荷或者压力冲击时容易出现开裂,通常过渡锥角控制在15°到30°之间,配合圆角过渡就能平衡通流性能和结构强度。安装基座和筒体的连接位置做了加厚处理,因为这个位置是安装锁紧时的受力集中点,紧定螺钉锁紧的作用力、设备振动带来的交变载荷都会集中在连接根部,如果壁厚不足很容易出现根部断裂的问题。实际选型适配的时候,要先确认安装位的轴向空间是否足够容纳筒体的总长度,侧装基座的突出尺寸是否和周边构件存在干涉,尤其是在紧凑的设备腔体内部安装时,要提前做空间干涉检查,保证安装后基座不会和周边的管路、线路、其他结构件产生碰撞。内孔的尺寸公差要根据配套的传感元件类型调整:如果是嵌入安装的温度、压力传感器,内孔和探头之间采用间隙配合,间隙控制在0.02mm到0.05mm之间,既方便探头拆装维护,又能避免探头晃动影响检测精度;如果是需要密封的流体检测场景,内孔要预留密封槽的安装位置,配合O型圈实现端面或者径向密封,防止介质泄漏。这类构件的材质通常根据工况选择,

  普通工业环境下采用硬质铝合金或者工程塑料就能满足使用要求,有腐蚀介质的场景则要选用不锈钢或者防腐涂层处理的材质,保证长期使用不会出现锈蚀、腐蚀失效的问题。从建模实现的角度看,这个构件的特征逻辑非常清晰:先通过旋转特征生成主体变径筒体的基础轮廓,再通过拉伸特征生成侧部的安装基座,之后在基座上切除定位孔,最后对所有锐边做倒圆角处理,去除加工毛刺,避免安装时划伤操作人员或者密封件。建模过程中要注意筒体和基座的结合面要完全合并,不能出现缝隙或者重叠面,否则后续做工程图或者仿真分析时会出现特征错误;定位孔的深度要控制合理,不能钻穿筒体内壁,否则会破坏筒体的密封性能或者结构完整性。在实际装配场景中,这个构件通常是先将传感探头从筒体一端装入,调整好探头的伸出深度后锁紧固定,再将整个筒体插入设备的安装孔内,转动构件让侧装基座对准安装基准面,穿入定位销或者拧入紧定螺钉完成固定,最后对接两端的管路或者线路即可完成安装,整个装配过程不需要复杂的工装,单人就能快速完成,后期维护更换传感元件时也只需要松开紧定螺钉就能抽出整个构件,拆装效率很高。针对有振动的工况,还可以在基座和安装面之间增加减震垫片,进一步减少振动传递到传感探头上,避免检测信号出现干扰波动,保证检测数据的稳定性。
