办公场景用异形回形夹结构设计

　　日常办公场景里，纸质文件的临时整理、分类归集始终离不开小型夹持文具，常规回形针依靠金属丝弯折形成的弹性结构实现纸张夹持，但存在夹持厚度有限、易变形滑脱、边角易刮损纸面的问题，这款异形回形夹的结构设计，正是针对传统回形针的使用痛点做了针对性优化。从实际使用场景出发，这款夹持件可覆盖桌面零散文件整理、财务凭证临时归集、设计草图分类固定、办公便签夹持定位等多种日常办公需求，相比传统线材弯折的回形针，整体采用等厚度板材一体成型的结构，整体刚性更强，反复开合使用过程中不会出现线材弯折疲劳导致的夹持力衰减问题。设计过程中首先确定了夹持力的适配区间，针对日常办公常用的70gA4打印纸，单夹可稳定夹持2-20张的纸张厚度，

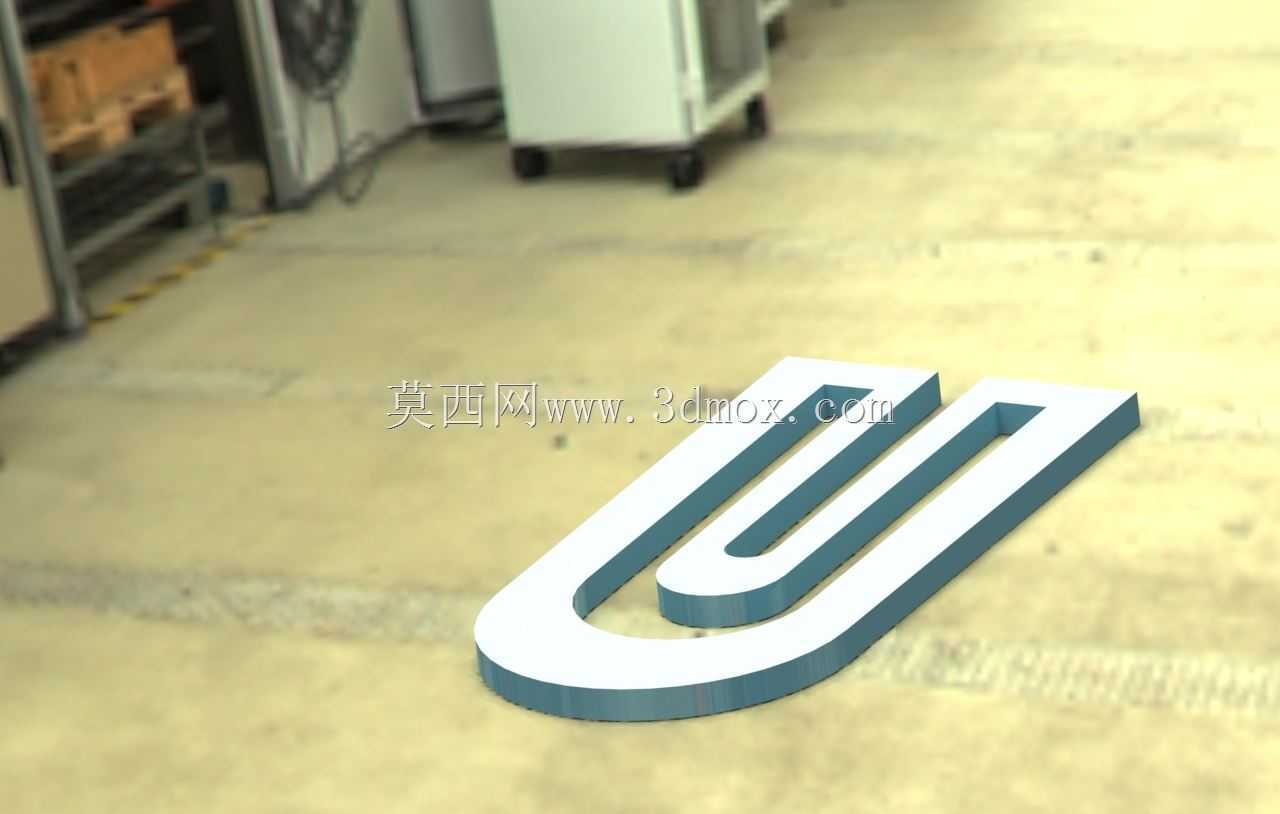

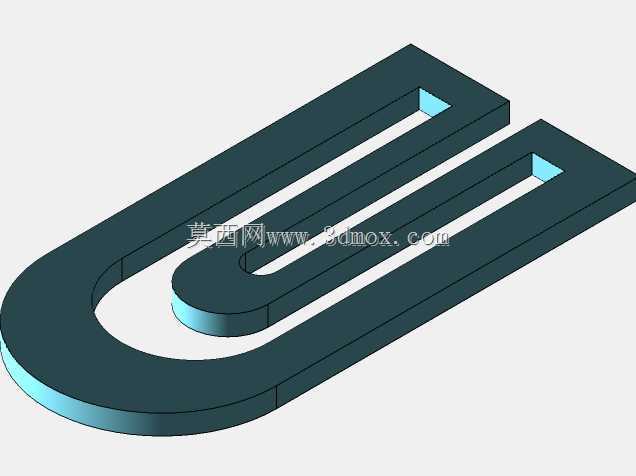

　　夹持时接触面采用大圆弧过渡结构，不会像传统细金属丝回形针那样在纸张表面留下压痕，也不会刮伤纸面或勾扯文件袋纤维。整体外形采用对称双U型嵌套的布局，外侧U型结构作为主体承力框架，内侧嵌套的U型结构形成弹性夹持臂，两个夹持臂的末端均做了圆角钝化处理，插拔文件时不会刮手，也不会勾扯纸张边缘。尺寸设计上充分考虑了便携性与夹持稳定性的平衡，整体长度控制在50mm以内，宽度控制在18mm，厚度为2mm，放入文具盒、文件袋或者办公抽屉的零散收纳格中都不会占用过多空间，边缘的圆弧过渡也避免了和其他文具剐蹭缠绕。安装使用时无需额外辅助配件，只需捏住夹体外侧的平直段，将内侧夹持臂开口对准需要固定的纸张边缘推入即可，

　　依靠板材自身的弹性形变产生持续的夹持正压力，即使文件在公文包内被晃动、挤压，夹体也不会轻易松脱。相比传统回形针，这款结构的夹体与纸张的接触面积提升了60%以上，夹持力分布更均匀，固定较薄的便签纸时不会出现纸张局部褶皱变形，固定较厚的文件叠层时，两侧的夹持臂可以同步产生形变，保证整个夹持宽度上的压力一致，不会出现一端翘起、文件散落的问题。结构建模过程中对夹持臂的弯折半径做了反复校核，弯折处的内R角设置为3mm，既保证了弹性形变的行程足够，又避免了弯折处应力集中导致的板材断裂问题，夹体所有外露边缘都做了0.2mm的倒角处理，没有尖锐的毛刺棱角，日常取用、插拔的过程中安全性更高。在实际办公使用中，这款夹体除了固定纸张之外，

　　还可以临时固定办公桌面的便签条、数据线收纳时的线束整理、样品卡片的临时挂载等多种拓展用途，一体成型的结构没有拼接缝隙，不会积存灰尘和污渍，表面如果沾附墨水、胶渍可以直接擦拭清洁，使用寿命远高于传统线材回形针。针对不同的使用需求，该结构还可以通过调整板材厚度来适配不同的夹持力要求，比如需要夹持更厚的文件叠层时，可以将板材厚度提升至2.5mm，同时适当调整内侧夹持臂的开口间隙，即可获得更大的夹持行程与夹持力，整体结构的参数化程度高，后续衍生调整不需要大幅改动整体外形布局。从生产制造的角度看，这款夹体的结构完全适配冲压加工工艺，单工序即可完成落料成型，后续只需要做去毛刺、表面处理即可完成成品加工，生产效率高，加工成本可控，适合批量量产投入办公文具市场。
