模拟驾驶训练操作舱支架结构设计

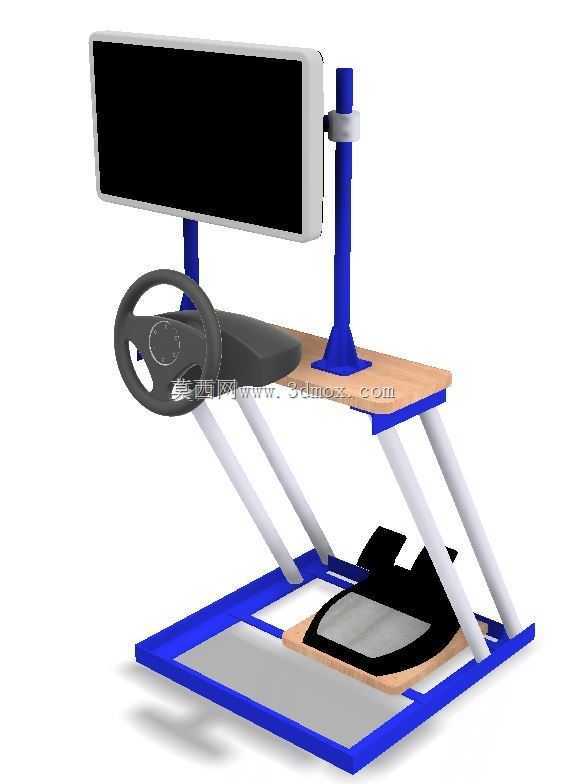

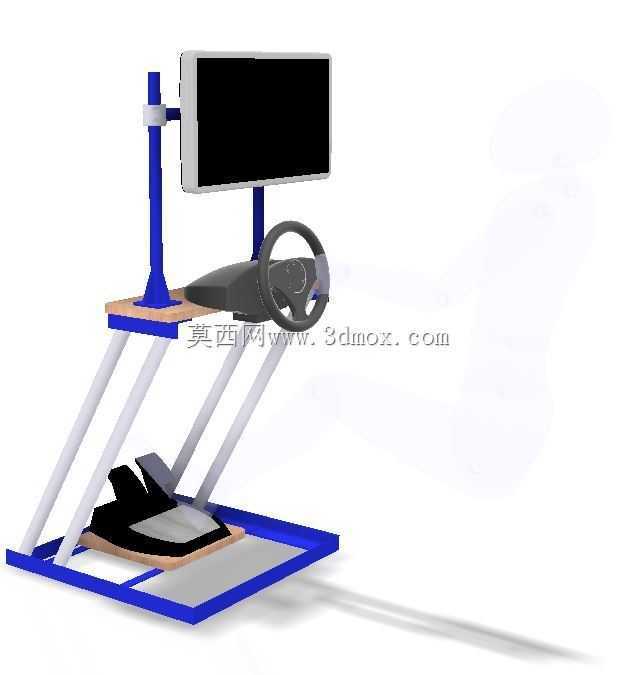

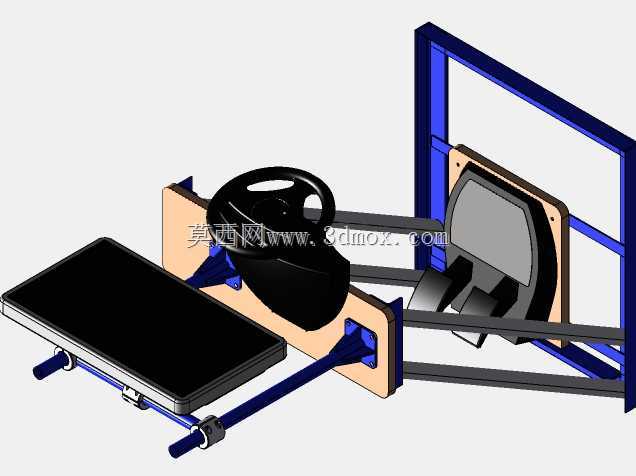

　　这套模拟驾驶操作装置的结构设计，核心面向驾培机构入门训练、驾驶类游戏外设适配、车辆人机工程验证三类场景落地，从结构落地的角度看，整套装置没有采用复杂的一体化焊接框架，而是用方管搭建底部承托基底，通过斜向支撑管分散上部操作件的受力，避免人员操作时出现框架侧翻或形变问题。底部框架的边界尺寸充分考虑了常规座椅的放置空间，预留了足够的脚部活动区域，踏板组件的安装位做了分层托板设计，托板与底部框架之间留足了调节余量，可适配不同尺寸的刹车、油门、离合踏板组安装，托板表面做了防滑纹理处理，避免长期踩踏后踏板组出现移位。转向操作区域的安装台高度经过人机工程校核，方向盘安装座的中心位置与常规家用轿车的方向盘布置高度差控制在合理范围内，

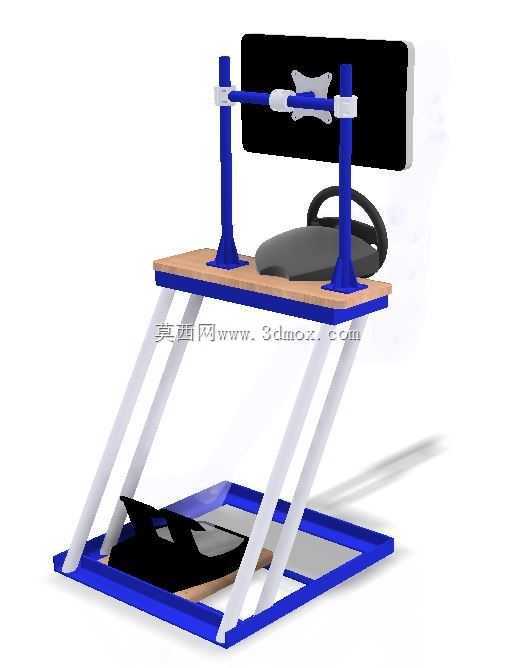

　　安装座预留了通用的方向盘固定孔位，可适配市面主流的力反馈方向盘安装，安装座下方的托板同时承托方向盘的基座部分，分散转向操作时的扭转力矩，避免长期打方向后基座出现松动。显示支架采用单立柱升降结构，立柱与底部转向台通过法兰盘连接固定，立柱上的显示屏安装挂板可沿立柱轴向调整高度，同时支持挂板的俯仰角度微调，适配不同尺寸的单屏显示设备安装，挂板的安装孔位符合通用VESA固定标准，无需额外加工转接件即可完成显示屏装配。整套结构的支撑管采用轻量化的型材搭建，斜向支撑的角度经过受力测算，当人员靠坐操作、对方向盘施加较大转动力矩时，斜撑可将力传导至底部框架的四个边角位置，避免应力集中在框架中部导致结构变形。底部框架的底部预留了防滑垫安装槽，

　　可加装橡胶防滑垫，在光滑地面使用时不会出现整体滑移。各部件的连接位置多采用螺栓紧固而非永久焊接，方便拆解运输，也便于后期根据使用需求更换不同规格的安装配件，比如更换更长的显示立柱适配多屏显示，或是加宽底部框架适配运动座椅安装。从实际使用的角度出发，这套结构没有冗余的装饰性部件，所有型材的排布都服务于受力传导与操作空间预留，操作区域的腿部空间没有多余的横梁遮挡，人员进出操作位不会出现磕碰，踏板区域与方向盘区域的相对位置和实车的布置比例接近，能让使用者获得更贴近真实驾驶的操作姿态，避免长期操作出现姿势疲劳。显示支架的立柱位置避开了驾驶员的正前方视线区域，不会遮挡屏幕显示内容，同时立柱的走线槽可整合显示屏、方向盘、踏板组的连接线，避免线材外露勾挂物品。整套结构的安装边界充分考虑了室内使用的空间需求，整体占地面积小于常规的单人书桌，可放置在普通家庭书房、驾培机构的小型训练隔间内使用，不需要额外的固定安装工序，放置在平整地面即可投入使用。
