带安装支座的正交锥齿轮传动组件

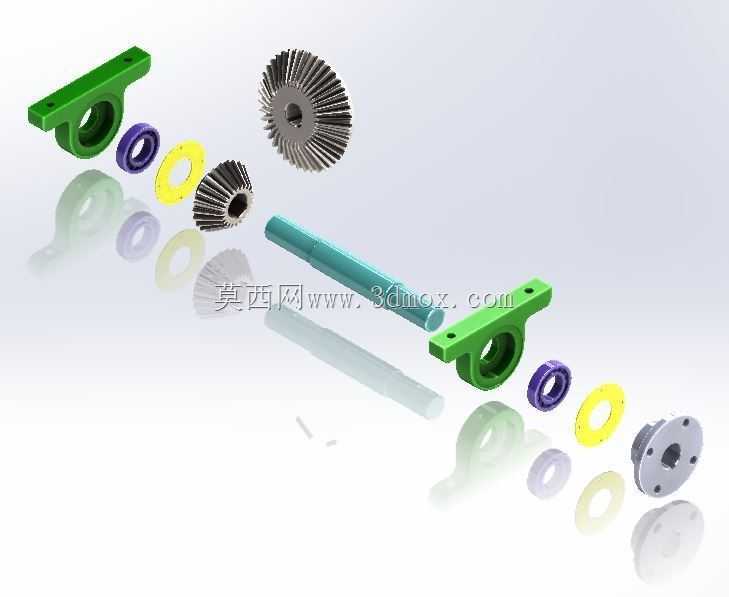

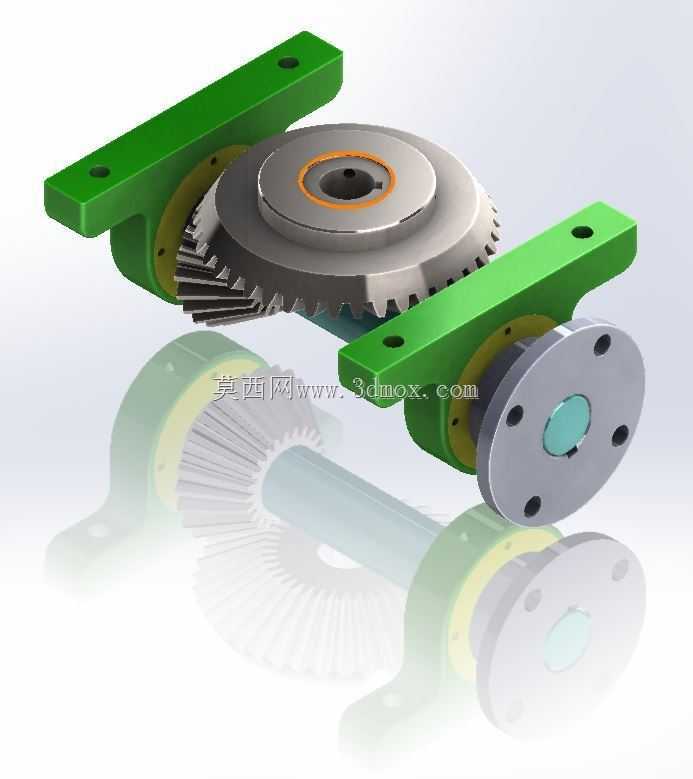

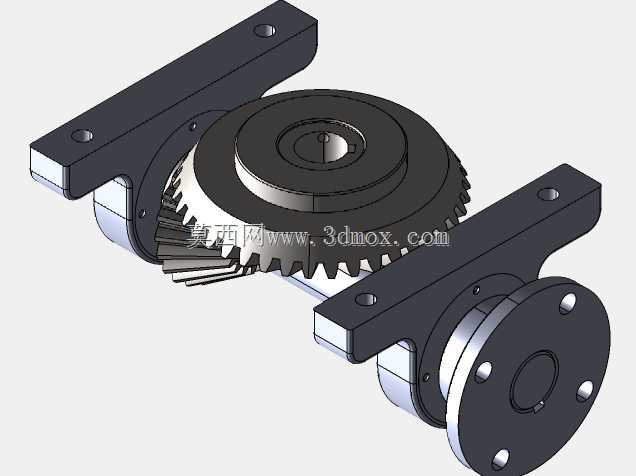

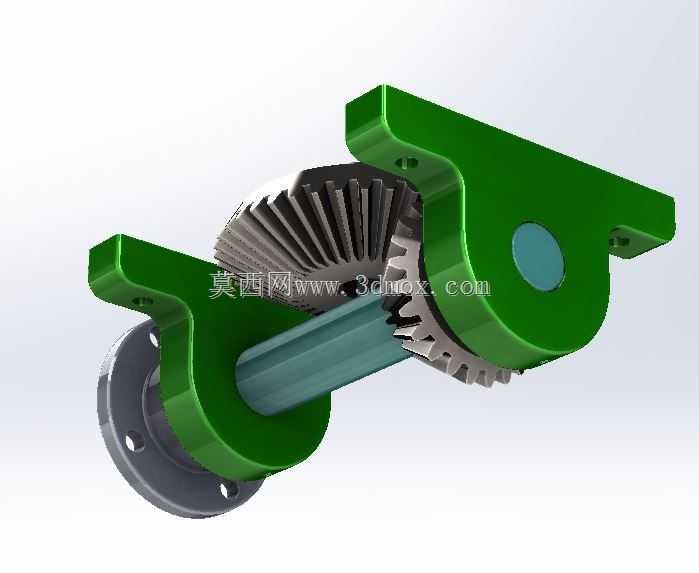

　　这套锥齿轮传动结构，核心解决的是空间交错轴系的动力换向传输需求，在各类需要90度转向传递扭矩的设备场景中应用广泛，比如轻工包装线的转角输送驱动、小型检测设备的进给传动、仪器仪表的调节机构里，都能见到这类结构的身影。不同于直齿圆柱齿轮的平行轴传动，锥齿轮的轮齿分布在截锥面上，啮合过程中会同时产生径向与轴向的分力，因此配套的安装支座设计直接决定了整套传动的运行稳定性与使用寿命。从结构细节来看，两个对称布置的绿色安装支座是整套组件的承载基础，支座上预留的沉头安装孔可直接通过螺栓固定在设备的安装基板上，孔位的间距与孔径经过匹配设计，能保证安装后两轴的轴线交点恰好落在锥齿轮的节锥顶点位置，避免安装错位导致的轮齿偏磨、传动卡滞问题。

　　支座内部集成了轴承安装位，可适配标准深沟球轴承或圆锥滚子轴承，分别对应轻载高速、重载低速的不同工况需求，轴承位的同轴度公差控制在IT7级以内，能有效降低轴系运转时的径向跳动。主动轴与从动轴端的法兰盘采用多螺栓孔均布设计，既可以通过法兰对接外部动力输入、输出端，也能直接安装同步带轮、链轮等传动件，法兰端面的止口设计能保证外接件与轴系的同轴度，减少传动过程中的偏心振动。轮齿部分采用渐开线齿形，齿向修形量经过匹配计算，能补偿安装误差与轴系受载变形带来的啮合偏移，降低传动噪音与齿面接触应力。整套结构的安装边界清晰，支座底面为统一安装基准面，两轴的中心高、轴伸长度都做了标准化设计，在设备选型时可以直接根据安装空间的预留尺寸匹配，

　　不需要额外做复杂的适配改造。设计过程中优先考虑了装配工艺性，所有零件都采用常见的机械加工工艺即可生产，支座采用铸铁或铝合金压铸成型后做安装面的精铣加工，齿轮部分根据载荷等级可选45号钢调质齿面高频淬火、20CrMnTi渗碳淬火等不同工艺，满足不同成本与性能需求。在实际使用场景中，这类锥齿轮组件的传动效率可达97%以上，正交传动的结构能大幅压缩设备的整体布局空间，避免平行轴传动带来的设备长度方向尺寸过大问题，尤其适合对空间紧凑度要求较高的台式设备、小型自动化模组中使用。轮齿啮合侧隙控制在合理区间，既可以保证正反转切换时的回程误差控制在较小范围，满足精密调节类机构的精度要求，也能避免侧隙过小导致的运转卡滞、润滑脂无法进入啮合面的问题。

　　支座与齿轮之间的密封结构可根据使用环境选配，在多粉尘、有切削液的工况下加装接触式密封圈，就能有效阻挡杂质进入轴承与齿轮啮合区，延长维护周期。轴端的中心孔设计既方便加工时的定位装夹，也能在后期维护时作为拆卸轴承、齿轮的受力点，降低拆装难度。整套结构没有冗余的设计元素，所有结构特征都服务于传动承载、安装固定、维护便捷这几个核心需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，能直接作为通用传动模块嵌入到各类设备的传动系统中，减少设计人员的重复建模工作量，也能为同类传动结构的设计提供成熟的参考方案。
