160mm规格麦卡努姆轮结构设计

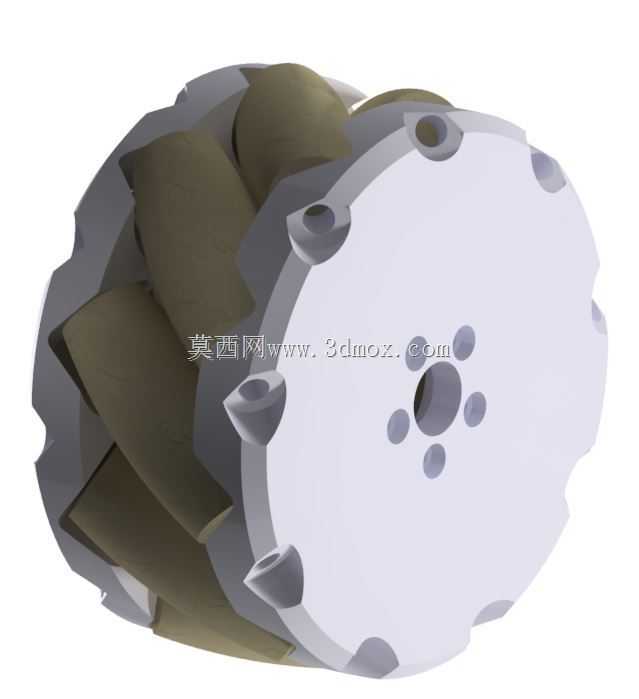

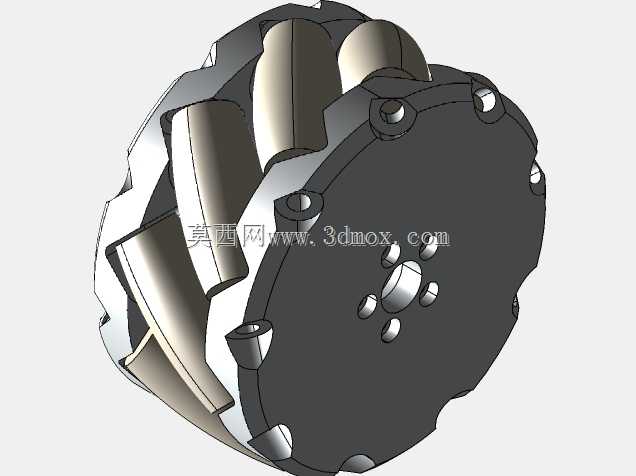

这款160mm规格的麦卡努姆轮，是全向移动平台核心传动部件，在车间重载AGV、智能仓储转运小车、窄空间作业移动设备上应用广泛，区别于普通行走轮，它能在不改变轮组朝向的前提下实现整车横向平移、原地自旋、斜向移动等全向动作，适配空间受限的产线转运、立体库接驳、精密设备移位等场景，解决传统转向轮需要大半径转弯、窄通道无法通行的痛点。从结构设计来看，轮体采用轮毂与辊子分体式布局，轮毂主体为圆盘式安装基体，端面均匀分布多组安装沉孔，中心设置主轴定位通孔，周边的小孔用于安装锁紧与定位，保证轮体与驱动轴、连接法兰的同轴度，避免高速运转时出现动平衡偏差。轮缘周向交错排布的鼓形辊子是实现全向移动的核心，每个辊子的轴线与轮体主轴线呈固定夹角，辊子自身可绕自身轴自由转动，当四个麦卡努姆轮按特定逻辑组合、各轮转速与转向匹配时，不同方向的速度矢量合成后就能得到任意方向的整车移动速度，不需要额外设置转向机构。设计过程中优先考虑了安装边界的适配性，160mm的外径尺寸适配中小型移动平台的底盘高度要求，轮毂端面的安装孔位采用通用化孔距设计，能匹配市面主流的驱动电机输出法兰、连接轴径，不需要额外定制转接件就能完成装配。辊子的排布角度经过受力校核，保证轮体在承受额定负载时，每个辊子的接地压力均匀分布，避免局部应力集中导致辊子过早磨损，同时辊子的外形采用鼓形修形，接地时与地面的接触为连续面，减少行走过程中的振动与噪音，提升移动平稳性。轮毂上的镂空与减重孔设计，在保证结构强度的前提下降低了轮体自身重量，减少驱动电机的负载损耗，提升移动平台的续航表现。轮体的安装端面做了平面度加工处理，保证与法兰连接时完全贴合，避免运转时出现端面跳动，影响行走精度。在实际选型应用中，这款轮体可根据负载需求搭配不同材质的辊子包胶，适配环氧地坪、水泥地面、钢板地面等不同车间路况，包胶的硬度选择兼顾抓地力与耐磨性，避免行走时出现打滑，同时减少对地面的损伤。
