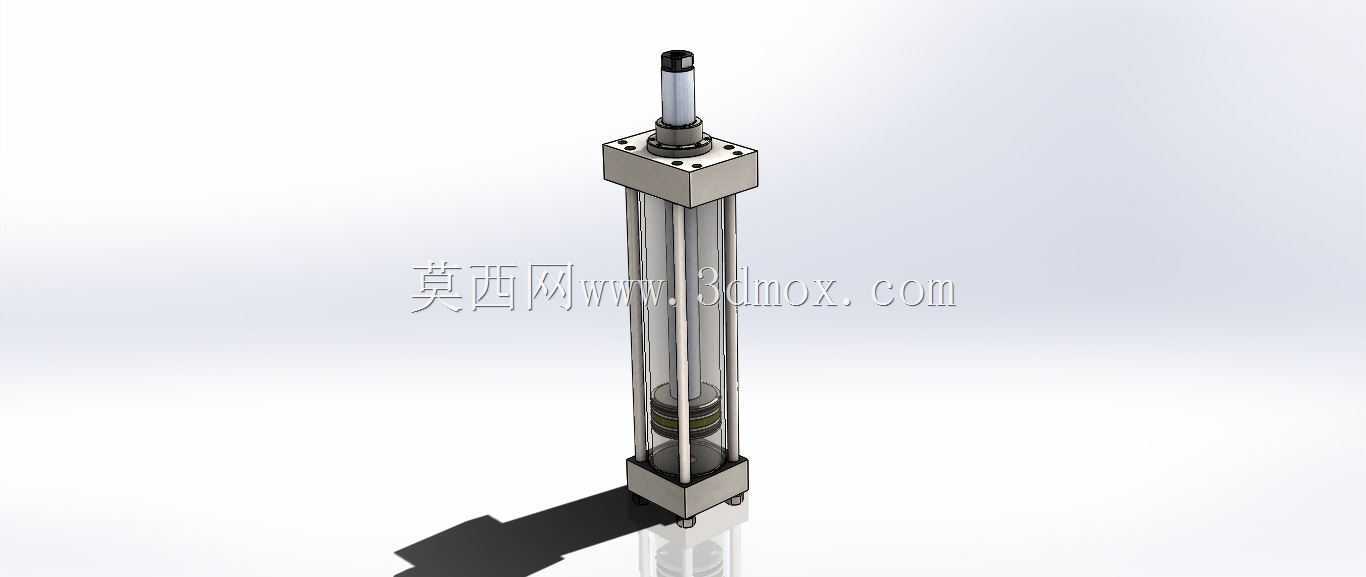

拉杆式活塞液压执行缸三维结构设计

　　在液压传动系统的实际选型与结构设计工作中，这类拉杆式活塞液压执行元件是应用覆盖度极高的动力输出部件，从常规的机床工装夹紧回路、自动化生产线的工件推料工位，到重型设备的重载举升、工程机械的动作执行回路，都能见到同结构产品的应用。不同于焊接缸体的重型液压缸，这款拉杆式结构的活塞缸更适配中低压工况下的频繁往复动作场景，缸筒采用高精度冷拔无缝管加工，内壁珩磨后的粗糙度控制在Ra0.4以内，能最大程度降低活塞密封圈的往复磨损，延长密封件的整体更换周期。

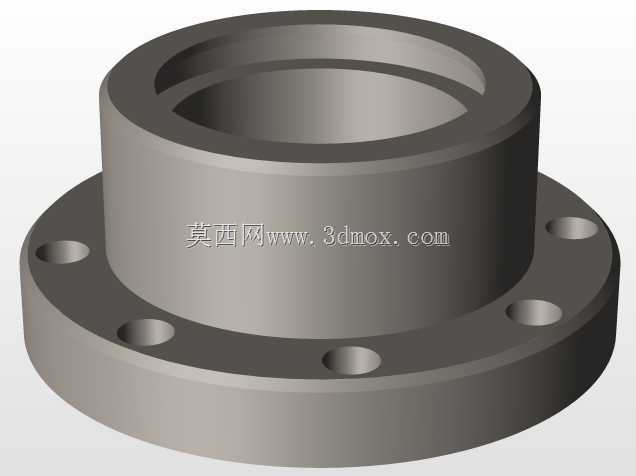

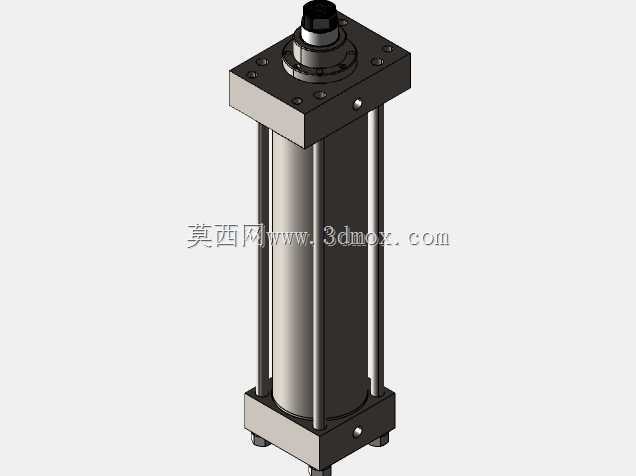

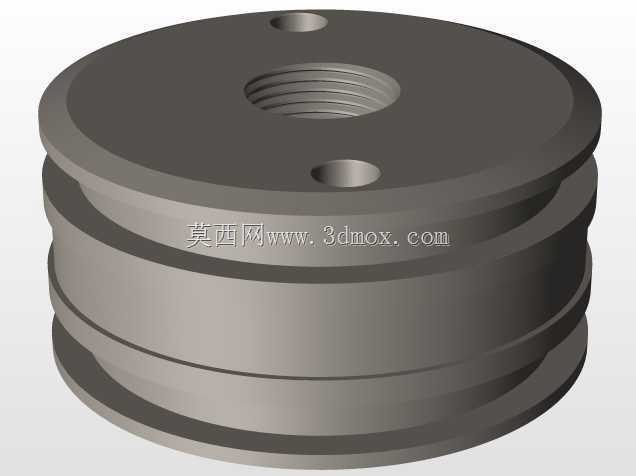

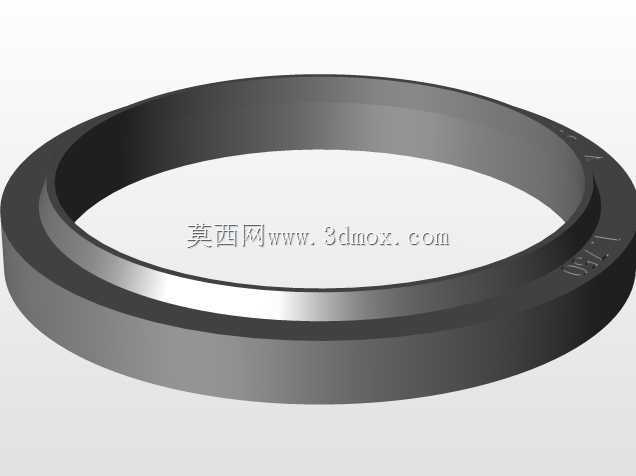

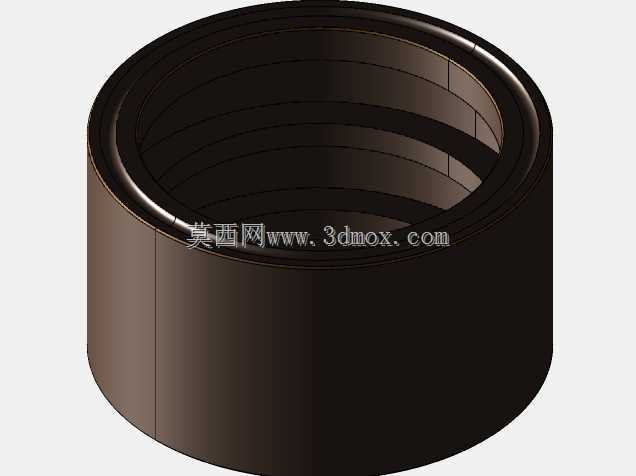

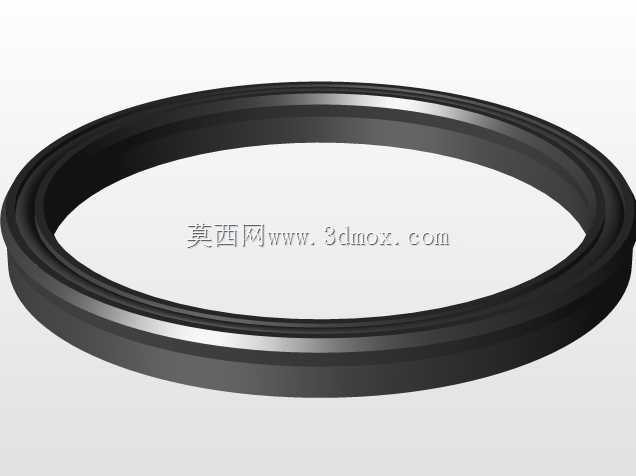

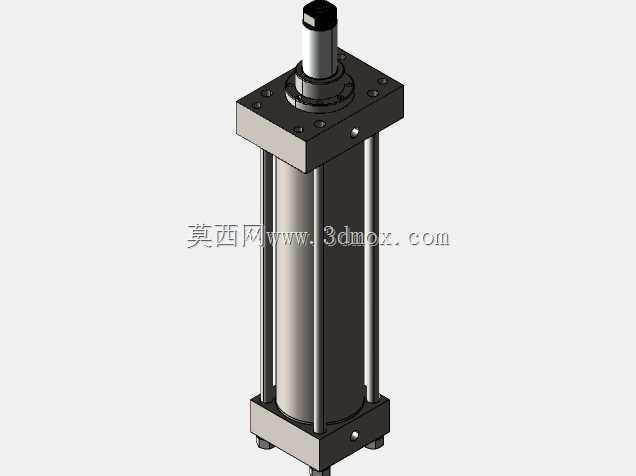

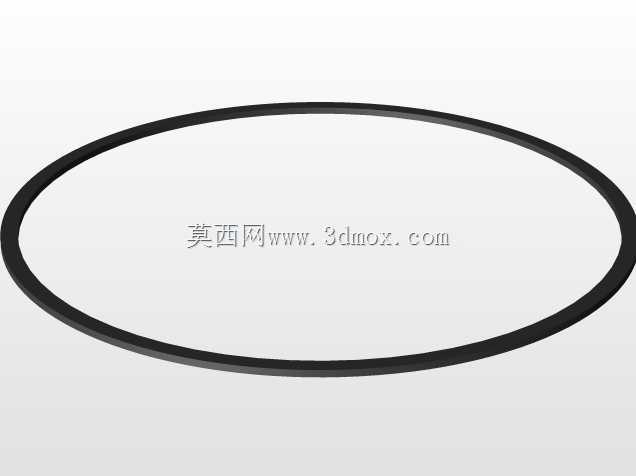

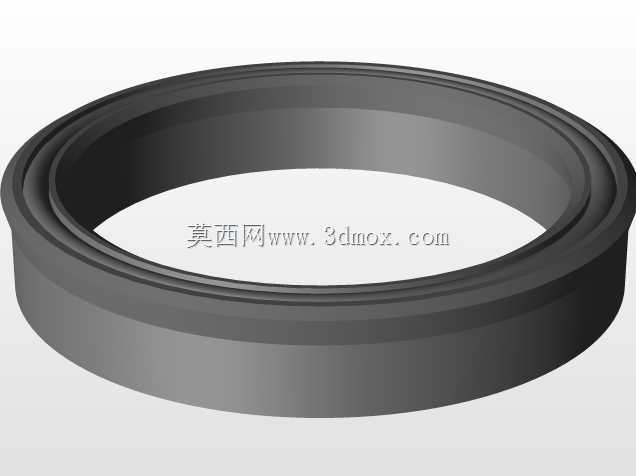

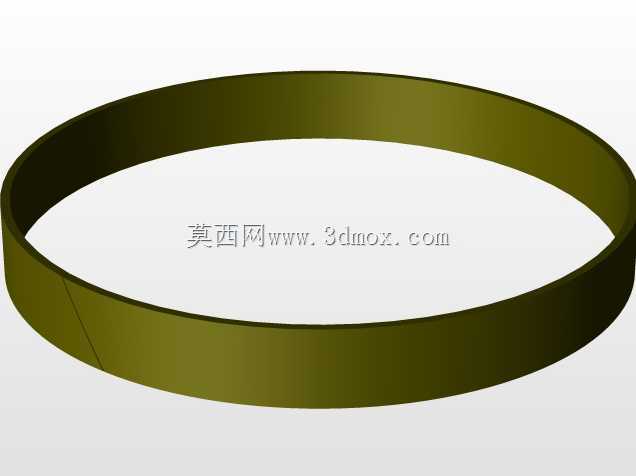

　　从结构设计逻辑来看，这款产品采用四根对称布置的合金钢拉杆完成前后端盖与缸筒的轴向锁紧，拉杆的预紧扭矩经过严格核算，既可以避免额定压力下缸筒端面出现渗漏，也不会因为预紧力过大导致端盖变形、拉杆出现应力疲劳断裂。前端盖处设置了组合式密封结构，包含防尘圈、轴用斯特封、导向支撑环三个功能层，防尘圈可以阻挡外界环境中的金属切屑、粉尘进入缸筒内部，轴用斯特封负责承受高压下的油液密封，导向支撑环采用填充聚四氟乙烯材质，既能为活塞杆提供稳定的径向支撑，也能避免活塞杆金属表面与端盖直接接触出现拉毛损伤。活塞部分采用双向Y型密封圈搭配耐磨导向环的结构，活塞与活塞杆的连接采用卡键式锁紧，相比螺纹连接能承受更大的往复冲击载荷，不会因为频繁换向出现连接松动的问题。

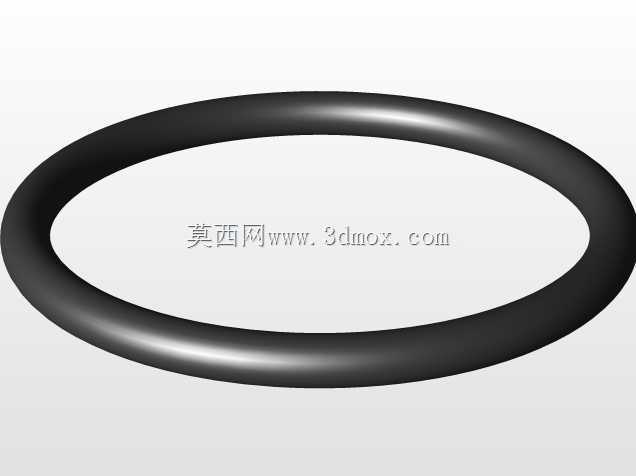

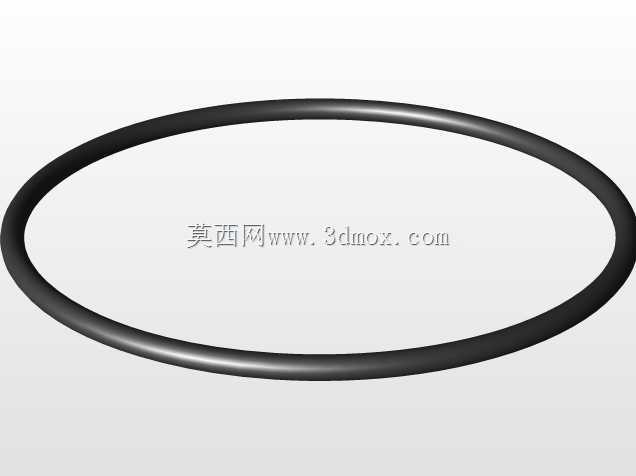

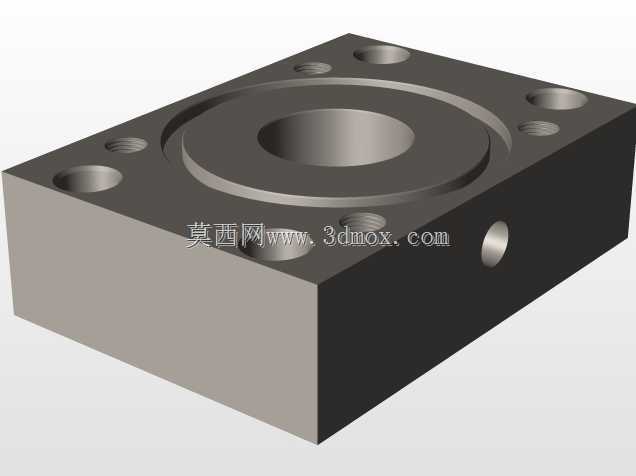

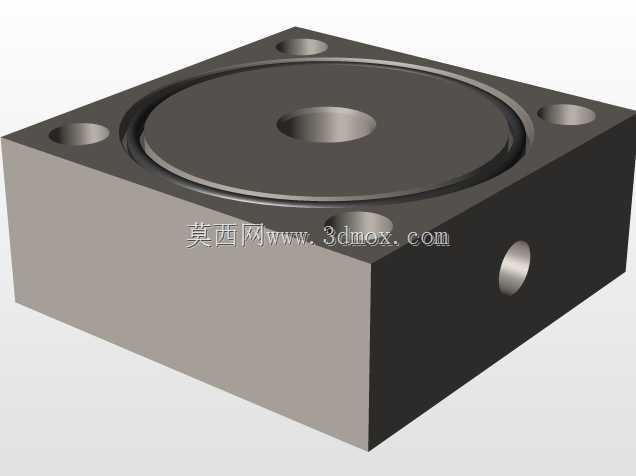

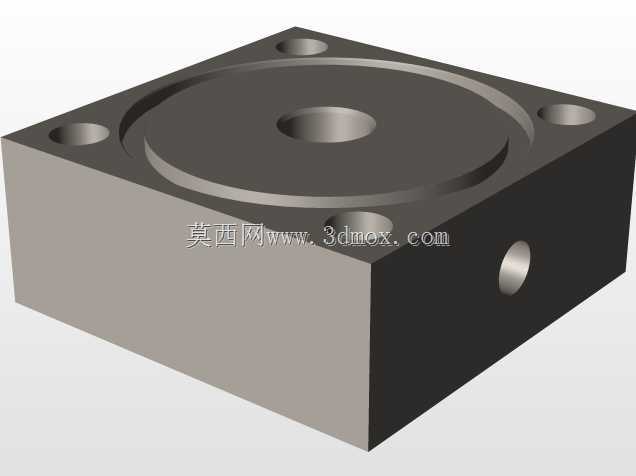

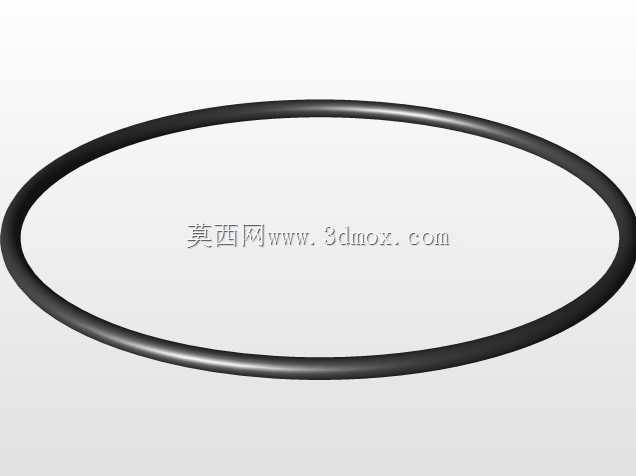

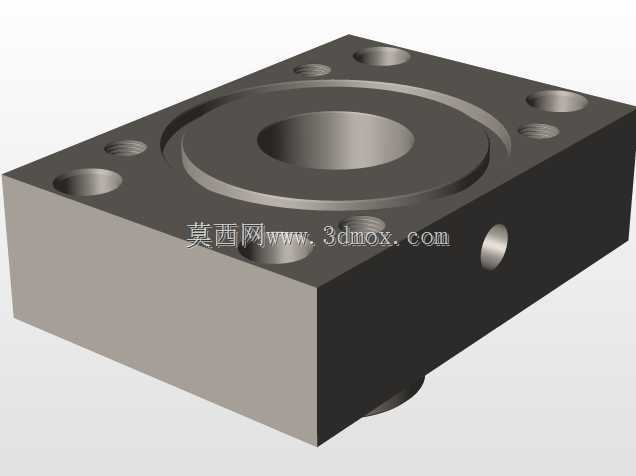

　　从安装边界与尺寸适配角度来说，这款缸的前后端盖都预留了标准安装孔位，既可以选择前法兰安装、后法兰安装，也能配合铰支座完成摆动式安装，适配不同设备的安装空间需求。活塞杆表面采用镀硬铬后抛光处理，镀层厚度控制在0.03-0.05mm之间，表面硬度达到HV800以上，能承受一定的侧向载荷同时具备优秀的防锈能力。缸体的油口采用标准公制内螺纹设计，油口位置可以根据实际安装需求调整方向，避免现场布管时出现管路干涉。在建模过程中，所有密封槽的尺寸都严格按照对应密封圈的标准沟槽尺寸设计，端盖与缸筒的配合面设置了O型圈静密封，所有棱角处都做了R0.5-R1的倒角处理，既避免装配时割伤密封件，也能去除加工毛刺防止油液污染。

　　这类活塞缸在实际使用中，通常搭配换向阀、溢流阀、节流阀组成完整的液压控制回路，通过调节节流阀的开度可以控制活塞杆的伸出与缩回速度，溢流阀则负责限定回路最高压力，避免过载损坏缸体结构。相比气缸传动，液压缸的输出力密度更高，同等缸径下可以提供数倍于气缸的推力，且运行速度平稳，不会出现气缸低速爬行的问题，在需要精准控制输出力、重载平稳动作的工况下优势十分明显。设计过程中也充分考虑了维护便利性，四根拉杆拆卸后即可完成端盖、活塞、密封件的整体更换，不需要对缸体进行破坏性拆解，日常维护只需要定期检查活塞杆表面状态、更换老化密封件即可，大幅降低了设备的后期运维成本。对于结构设计从业者来说，这类标准液压元件的建模需要重点关注配合公差、密封沟槽尺寸、安装孔位的同轴度，尤其是活塞杆与端盖导向孔、活塞与缸筒内壁的同轴度误差必须控制在0.02mm以内，否则会出现活塞杆偏磨、密封件提前失效、内泄漏量超标的问题，直接影响整个液压回路的工作效率与稳定性。
