微型直流隔膜增压供水泵结构设计

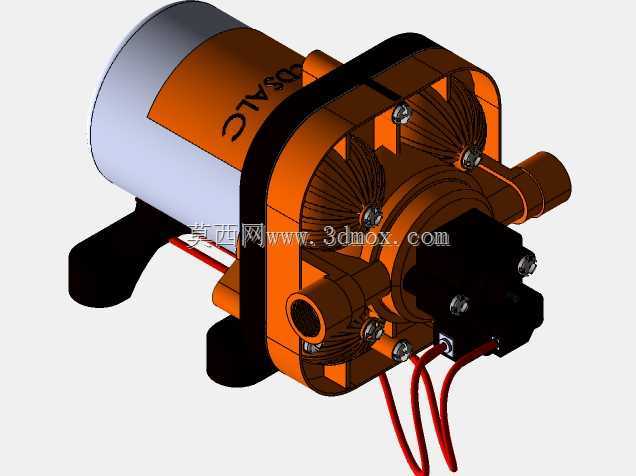

　　该模型呈现的是一款集成驱动电机与隔膜泵头的小型流体输送装置，整体采用电机与泵腔直连的紧凑布局，适合在安装空间受限、需要低压流体增压或循环的场合使用。常见于小型净水设备、房车供水系统、农用喷雾装置、小型冷却循环回路以及实验台流体管路中，用来完成清水或低粘度弱腐蚀性液体的输送与压力建立。泵体侧部设置两个并列的管路接口，接口方向与电机轴线基本平行，这种接口排布便于在狭窄腔体内沿同一走向布置进出水管，减少管路弯折。接口采用外螺纹式连接边界，可直接匹配标准软管接头或硬管接头，装配时不需要额外改造泵体外壳。底部带有两个对称的弹性支脚，支脚预留安装孔位，既承担整机支撑，也能在运行时缓冲隔膜往复运动产生的振动，降低振动向安装板传递。

　　电机部分为圆柱形壳体，表面预留标识区域，外壳与泵头之间通过黑色框架式支架连接。支架不仅承担电机轴向定位，还将泵头外壳、隔膜组件和压力开关区域整合为一个受力整体。多颗紧固件沿泵头周向均匀布置，用于压紧泵盖与隔膜周边密封边，保证泵腔在往复吸排过程中的气密性。泵头内部可见多组辐射状隔膜腔结构，配合偏心驱动机构将电机旋转运动转化为隔膜的周期性变形，从而实现容积变化。这种结构不需要动密封件穿过泵腔，能够降低泄漏风险，并使泵具备一定的自吸能力。出线端位于泵头侧下方，红黑导线分别对应直流电源正负极，旁边集成黑色压力控制模块，可在出口压力达到设定范围时切断或恢复电机运行，避免管路封闭后持续增压。从建模角度看，模型完整保留了电机外壳、连接支架、泵盖、

　　隔膜腔轮廓、紧固件、支脚、接线与压力开关等细节，各零件之间的装配关系清晰，可用于检查管路接口与设备壳体的干涉情况，也可作为安装支架、减振垫和接头选型的空间参照。外形上，整机长度主要由电机筒体与泵头叠加决定，高度由底部支脚至泵体顶部确定，宽度集中在两侧管路接口外缘。设计时应在泵体周围预留接头拆装空间，尤其是接口轴向方向要留出手指或扳手操作距离；底部支脚安装面应保持平整，避免支脚悬空导致运行噪声增大。由于隔膜泵存在周期性脉动，相邻管路建议设置一段柔性管或固定管夹，以降低脉动引起的管路抖动。该结构把驱动、增压、压力控制和安装支撑集中在一个模块内，便于整机厂直接嵌入流体系统，也适合作为小型泵类产品结构方案对比的参考样件。
