多通路集成式流体转接构件结构设计

　　在工业流体输送、动力介质分配的实际工况里，这类多通路集成转接构件的应用场景覆盖范围极广，从车间集中供气系统的支路分流，到小型动力单元的液压油路径整合，再到实验台架的气液介质切换节点，都能看到这类结构的身影。它的核心作用是替代传统多根管路分散对接的冗余布局，把原本需要多个三通、弯头、接头组合才能实现的多通路汇流、分流功能，集成在单一构件本体上，大幅减少管路接头的泄漏点，同时压缩整个管路节点的安装空间，降低现场布管的装配难度。

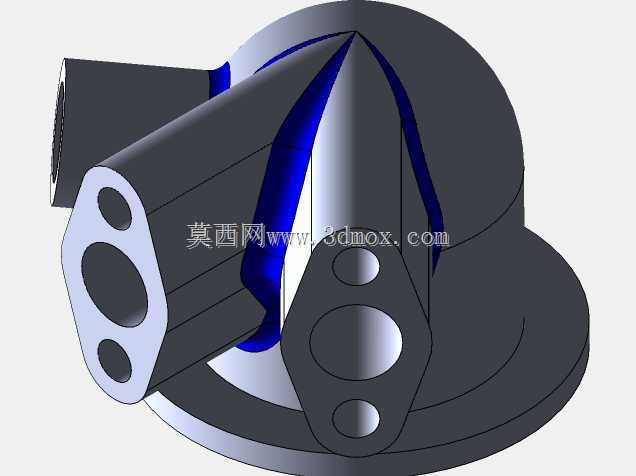

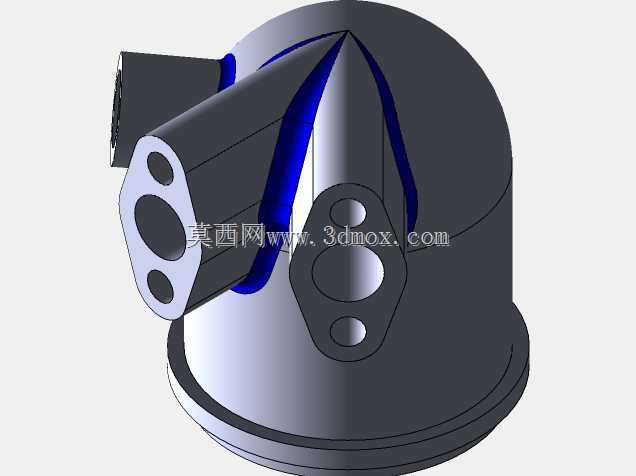

　　从功能特性上看，该构件采用一体式本体结构，本体上延伸出三个不同朝向的管路对接端，每个对接端面都设计了同轴的主流通孔与环绕布置的安装定位孔，对接时可以通过端面的密封槽加装密封圈，实现端面静密封，避免介质从对接面渗漏。不同朝向的对接端可以分别对接不同方向来的管路，无需额外增加弯头调整管路走向，本体内部的流道采用平滑过渡设计，尽可能减少介质在流道内的转向阻力，降低压力损失，对于粘度较高的液压油、或者带有微小杂质的循环水介质，平滑流道也能减少杂质在转角处的沉积，避免长期使用后出现流道堵塞的问题。本体底部的圆盘式安装基座，是整个构件的承载固定结构，基座上预留的安装孔可以配合螺栓将整个构件固定在安装面板、设备机架或者阀组安装板上，基座与上部流道本体采用圆弧过渡连接，能有效降低介质压力波动带来的应力集中，避免长期承压工况下过渡位置出现疲劳裂纹。

　　设计这类构件的时候，首先要根据实际工况的介质流量确定每个通路的通径大小，主通路的通径要满足最大流量下的流速要求，一般液压系统管路流速控制在3-5m/s，压缩空气系统控制在8-12m/s，根据流速反推通径尺寸，避免通径过小导致压损过大，或者通径过大造成构件体积冗余。其次要规划内部流道的走向，三个通路的交汇区域要做圆弧导角处理，不能出现直角尖边，一方面是减少介质流动阻力，另一方面是避免加工时刀具在直角位置出现让刀，导致流道内壁粗糙度不达标。对接端面的安装孔位置度需要严格控制，孔位偏差要控制在0.1mm以内，保证和对接接头的安装孔能够完全对齐，避免出现螺栓强行装配导致的密封面错位，影响密封效果。底部安装基座的尺寸要匹配现场的安装空间，基座的厚度要满足承压要求，根据工作压力计算所需的壁厚，一般铸铁材质的构件，10MPa工作压力下，流道周边的壁厚不小于8mm，安装基座的厚度不小于10mm，保证固定时不会因为螺栓锁紧力导致基座变形。

　　从安装边界来看，该构件三个对接端的朝向分别对应三个垂直的空间方向，安装时需要预留每个对接端的管路操作空间，尤其是螺栓锁紧的操作空间，每个对接端外侧至少要预留出对应螺栓长度加20mm的扳手操作空间，避免装配时扳手无法到位。底部安装基座的固定孔采用圆周均匀布置的方式，安装时可以根据现场管路走向，将整个构件绕基座中心旋转调整角度，适配不同方向的管路对接需求，不需要重新加工安装孔，提升了现场安装的灵活性。构件本体的外表面没有多余的突出结构，所有安装孔都做了沉头处理，避免螺栓头部突出刮碰周边的管路或者线缆，整体外形紧凑，适合在空间受限的设备内部安装使用。在实际选型应用时，需要根据介质类型选择对应的本体材质，普通水介质可以采用灰铸铁材质降低成本，液压油介质可以采用球墨铸铁或者铝合金材质，腐蚀性介质则需要采用不锈钢材质，同时匹配对应的密封件材质，保证长期使用的可靠性。
