帕萨多德巴拉杠杆式插销门锁结构

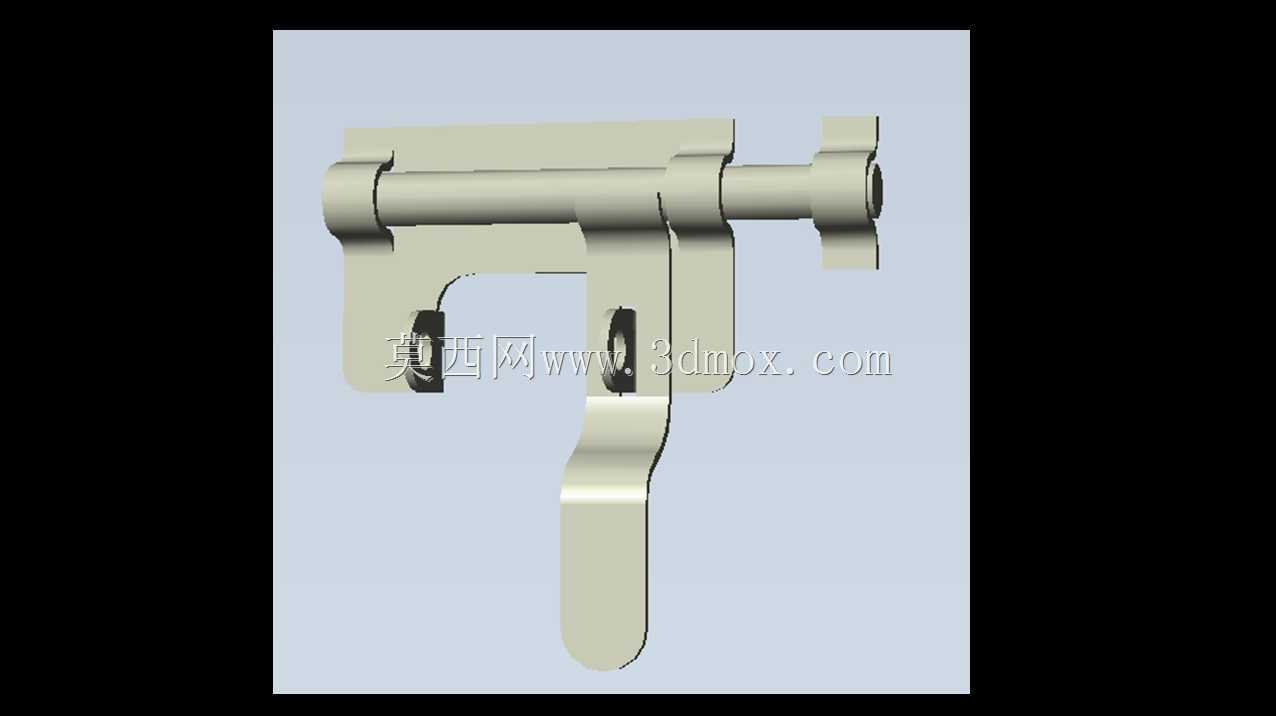

　　该模型呈现的是一种横向插销式门闩锁，主体由销轴、支架、拨柄和限位结构组成，适用于设备检修门、机柜侧板、工装防护门以及小型箱体盖板的快速启闭。销轴沿水平方向布置，穿过两个带孔支撑耳后形成直线运动副，端部可进入门框或机架上的对应孔位，从而限制门板沿开启方向位移。与普通弹簧插销不同，此结构依靠拨柄带动销轴移动，操作力臂较长，在频繁开关或需要较大锁紧力的位置更省力，也便于戴手套作业。

　　从功能实现上看，支架承担主要定位与承载作用，两个支撑耳之间保留足够跨距，可降低销轴悬臂受力带来的偏载和卡滞。拨柄与销轴之间采用弯折连接，既传递轴向推拉动作，又在关闭后形成向下的操作姿态，减少误碰导致销轴回退的概率。销轴末端设置台阶或加粗段，可在完全插入时与支架形成轴向限位，避免过度推进；另一端则用于与门框锁孔配合，配合段长度需根据门板与门框间隙确定，通常应保证在制造公差和轻微变形条件下仍有可靠插入深度。

　　设计这类锁具时，首先要确认安装边界。支架底面应贴合门板或框体平面，孔位需与销轴轴线保持垂直，否则长期使用后会出现磨损加剧和操作发涩。销轴直径决定抗剪能力，选型时应结合门体受振、受压和意外冲击工况核算，而不是只按外观比例确定。支撑耳的厚度、间距以及拨柄与销轴连接处的圆角，是应力集中较明显的位置，建模时应保留合理过渡，避免薄板件在反复扳动后开裂。

　　外形尺寸方面，整体长度主要由有效锁止行程、支架宽度和操作空间决定；高度方向则受拨柄摆动半径限制，安装时需在门板内侧预留手指伸入和拨柄回转的空间，不能与内部线缆、管路或加强筋发生干涉。若用于钣金门，可在门板上预先压出局部平台或增加补强垫片，以分散螺钉固定点的受力；若用于焊接机架，则可将支架直接定位焊在方钢或钢板表面，但应注意焊接变形对销轴同轴度的影响。

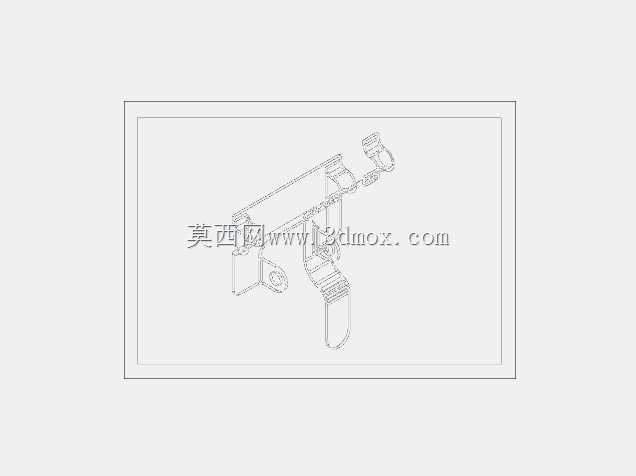

　　在实际应用中，这种锁不依赖复杂钥匙机构，结构直观、维护方便，适合需要目视确认锁止状态的工业场合。三维建模时应重点表达销轴与支架孔的配合关系、拨柄极限位置以及安装孔分布，以便后续出工程图时直接标注孔径、中心距和行程。运动检查中可让销轴沿轴向平移，观察全开和全关两个位置，确认拨柄不与支架、门板或相邻零件碰撞，并保证锁止状态下销轴具有足够伸入量。
