弹子锁芯与配套钥匙结构设计

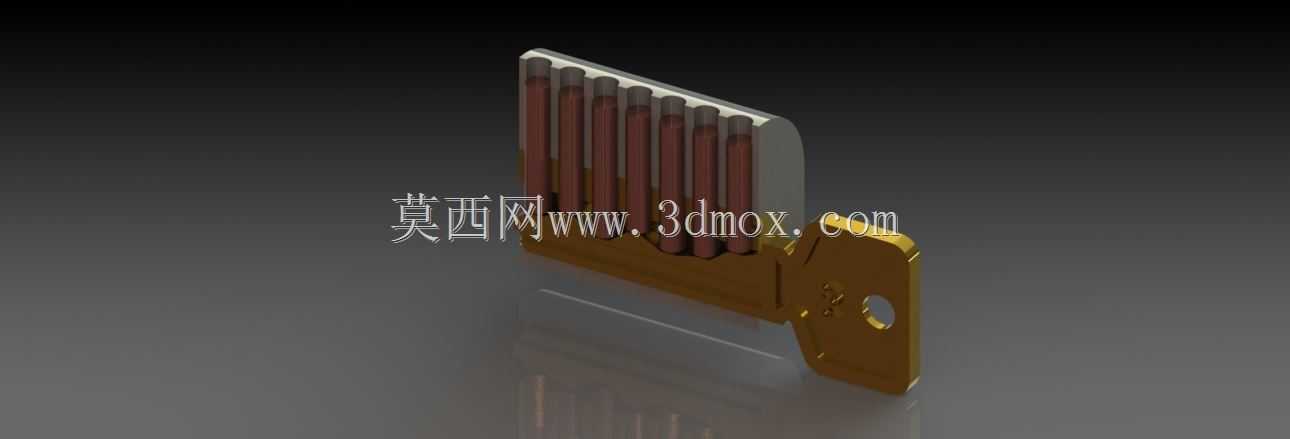

　　弹子锁芯是民用与商用门体闭锁系统中最常见的机械鉴权部件，其核心作用是通过钥匙齿形驱动内部销柱对齐剪切线，将锁芯从外壳约束中释放，进而带动锁舌完成启闭动作。该模型完整呈现了钥匙插入锁芯后的配合状态，可用于理解弹子排列、弹簧预压、剪切面定位以及钥匙扭转时的运动关系，适合在门锁结构开发、五金配件教学、锁具维修演示和安防方案沟通中作为直观的结构样件。

　　从实际使用场景看，这类锁芯通常嵌入门体锁体或独立门锁面板内，前端留出钥匙插入孔，后端通过拨块、拨叉或连杆连接锁舌机构。设计时需要先确定锁芯外径、安装孔位、拨块高度和门厚适配范围，再根据安全等级规划弹子数量、级差和齿形组合。模型中可见多组上下弹子沿钥匙插拔方向依次排布，弹簧为弹子提供持续复位力；当正确钥匙插入时，钥匙齿面将各下弹子顶至预设高度，使上下弹子分界恰好落在锁芯旋转套与外壳的剪切面上，此时转动钥匙即可带动锁芯旋转。若钥匙齿形不符，任意一颗弹子的分界偏离剪切面，都会形成卡阻，阻止锁芯转动。

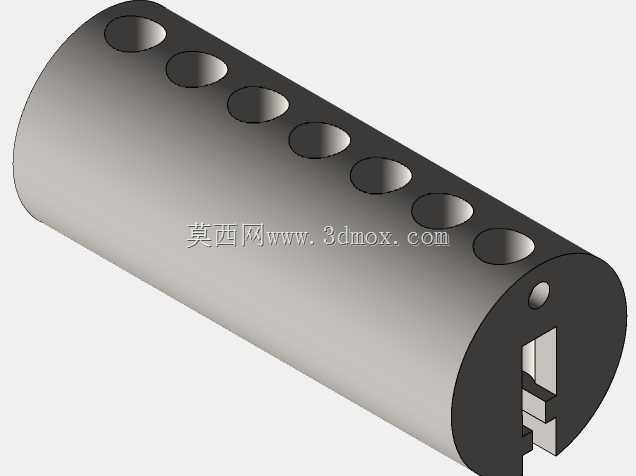

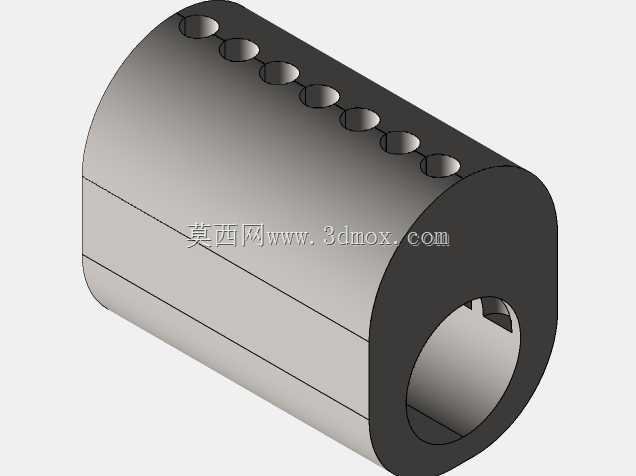

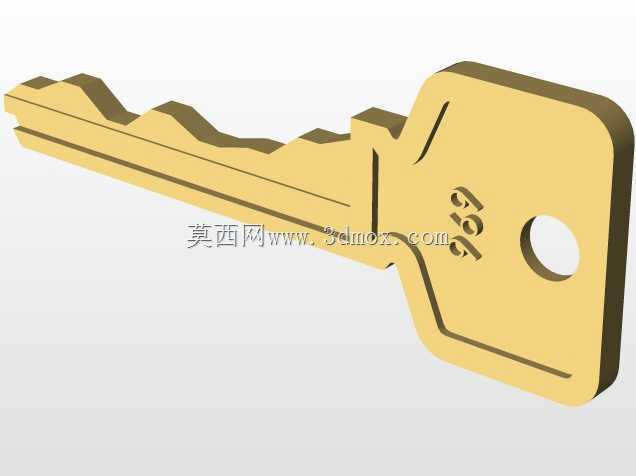

　　外形与安装边界方面，锁芯主体呈圆柱与扁平定位段结合的形式，外壳需要在门厚方向预留贯通孔，并通过定位螺钉或卡件限制锁芯轴向窜动。钥匙部分则包含匙柄、匙梁和齿形区，匙柄上的穿孔用于穿挂钥匙环，齿形区宽度、厚度和插入深度必须与锁芯钥匙槽一致。建模时需重点控制钥匙槽轮廓、弹子孔径、弹簧腔深度、弹子长度公差以及剪切面位置，这些尺寸直接决定钥匙插拔顺滑度、旋转手感和防误开能力。若用于产品开发，还应在弹子端部导入圆角，在钥匙齿尖设置引导斜面，以降低插入阻力并减少长期磨损；同时需要考虑防钻、防撬和防技术开启结构，例如加装加强销、异形弹子或假弹子槽。

　　该结构的设计思路并不追求复杂外观，而是把可靠性放在首位：弹簧需在反复压缩后保持稳定弹力，弹子表面应具备足够硬度与耐磨性，锁芯旋转套与外壳之间采用小间隙配合，既保证转动灵活，又避免旷量过大导致晃动。钥匙扭转时，扭矩从匙柄经齿形区传递到锁芯，再由尾部拨块输出到锁舌，因此齿根圆角、匙梁截面和拨块连接区都需要避免应力集中。对于结构设计人员而言，这类模型有助于核对弹子行程与钥匙齿高的对应关系；对于设备选型人员，则可据此判断锁芯长度、拨块方向和门体开孔是否匹配；对于三维建模从业者，模型也提供了弹簧、销柱、钥匙齿形和旋转副配合的典型练习对象。
