3/4寸内螺纹黄铜闸阀结构设计

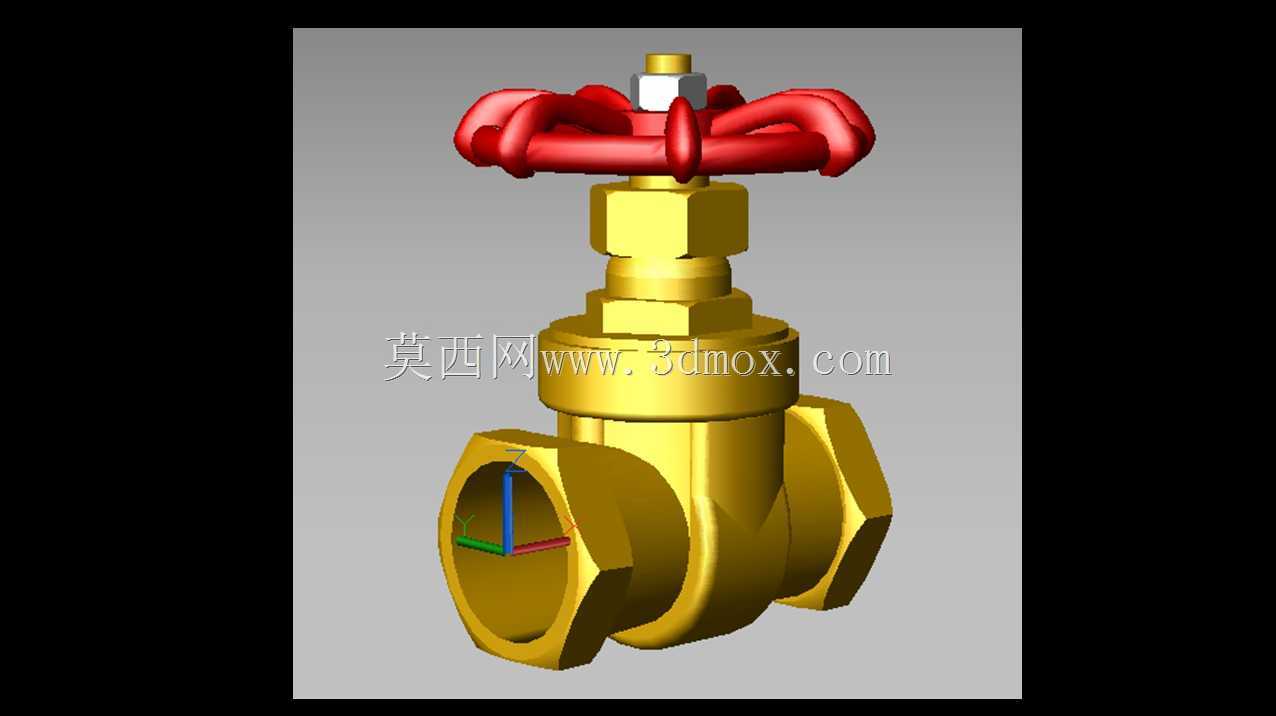

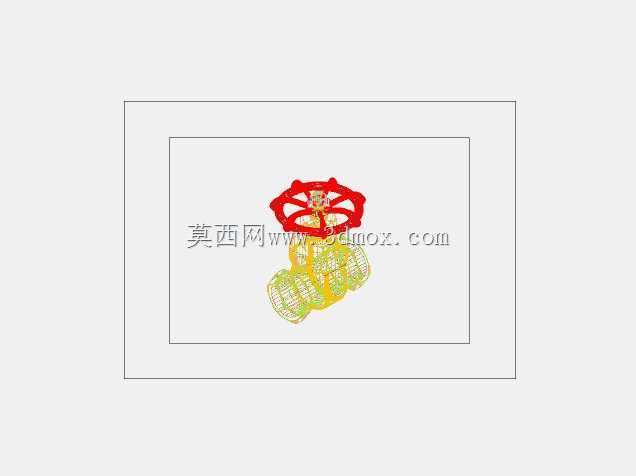

　　这款公称通径3/4英寸的内螺纹闸阀，整体采用黄铜锻压成型结构，是民用给排水、暖通空调、小型工业流体管路中最常用的截断类控制元件。模型完整还原了手轮、阀杆、阀盖、阀体、密封座的全部装配关系，可直接用于管路系统的干涉校验、安装空间预留与BOM清单统计。

　　从实际使用场景来看，这类闸阀通常安装在水表前后、设备进水支管、散热器供回水支路中，依靠闸板的垂直升降实现管路的全开或全关。由于闸板全开时流道与管路通径完全一致，介质流动阻力远小于截止阀，不会在阀腔内形成明显的节流涡流，因此特别适合对压降敏感、要求长期保持全开状态的管路。需要注意的是，普通黄铜闸阀设计定位为截断工况，不推荐在半开状态下长期节流，否则高速介质会持续冲刷闸板密封面，很快造成关闭不严的内漏问题。

　　结构设计上，阀体采用左右对称的直通式流道，两端为标准G3/4内螺纹接口，安装时直接缠绕生料带或配合密封胶拧入外螺纹接头即可，无需额外焊接法兰。阀体中部的六角加强筋一方面用于锻造时的材料填充，另一方面也为管钳提供了可靠的夹持位，避免安装时钳口直接咬伤螺纹段。阀盖与阀体之间通过螺纹连接，内部填充聚四氟乙烯填料实现阀杆处的动密封，顶部的压紧螺母可在使用多年出现渗漏时适当拧紧补偿填料磨损，无需整体更换阀门。顶部红色手轮为铸造成型的轮辐式结构，五根辐条对应手轮的五个受力平面，徒手即可施加足够的关闭扭矩，低温或潮湿环境下也不会像钢制手轮那样锈蚀粘手。

　　安装边界方面，该阀门总高度约为90mm，手轮最大外径约70mm，阀体两端螺纹中心距约55mm。在布置管路时，手轮上方至少需要预留50mm的操作空间，方便后期开关操作与填料压紧维护；阀体左右两侧应留出至少20mm的管钳操作余量，避免紧贴墙面或其他管线导致无法拧紧。由于黄铜材质的线膨胀系数大于钢管，在冷热交替频繁的供暖系统中，螺纹连接处应预留微量的热变形余量，避免长期应力集中造成阀体开裂。模型中坐标系原点设置在阀体流道中心，可直接导入装配体与管路接头进行同轴心配合，大幅减少三维布管时的定位工作量。
