弗朗西斯式水轮机结构三维设计作品

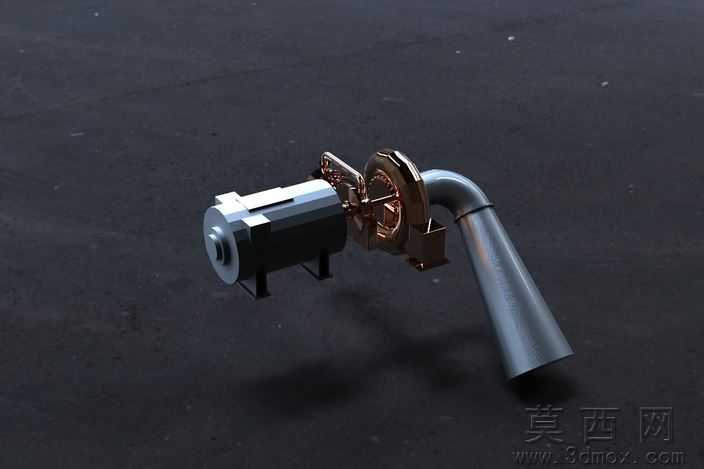

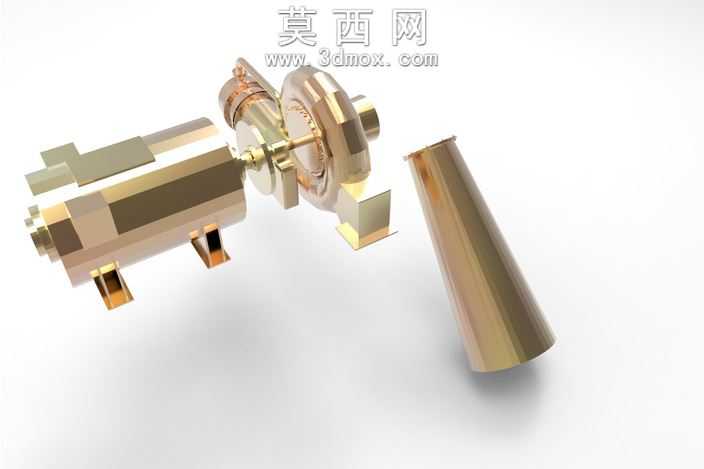

本作品为弗朗西斯式水轮机的三维结构设计模型，建模阶段采用参数化特征建模方式，先梳理水轮机核心组成的装配逻辑，依次完成引水蜗壳、导水机构、转轮、尾水管四大核心部件的单体建模，再按照实际装配约束完成整体装配，确保各部件的配合间隙、同轴度、安装定位关系完全匹配真实水力机械的设计规范。建模过程中对转轮的扭曲叶片采用曲面放样建模方式，精准还原叶片的翼型曲率、进水角与出水角参数，保证叶片曲面的光顺度，避免后续流体仿真或结构分析时出现网格畸变问题；导水机构的活动导叶与控制环的联动结构做了简化但保留核心传动关系，可直观展示导叶开度调节的运动逻辑；引水段的金属壳体采用抽壳与布尔运算结合的方式完成，保留了壳体上的安装法兰、检修口等细节结构，尾水管的直锥段与弯肘段采用多截面曲面实体化生成，还原扩散段的流道线型。材质与渲染阶段，针对水轮机的金属材质特性，为过流部件赋予抛光黄铜材质，调整材质的反射率、粗糙度与金属度参数，模拟铜质部件长期接触水流后的温润金属光泽，为壳体连接螺栓、轴承部件赋予哑光钢材材质，区分不同部件的材质质感；场景采用纯白影棚环境，添加三点布光，主光从侧上方打亮转轮核心结构，辅光补全暗部细节避免死黑，轮廓光勾勒金属部件的边缘轮廓，添加柔和的地面接触阴影提升模型的真实感，渲染输出时开启全局光照与抗锯齿，保证金属材质的反射细节清晰自然。设计思路上，本模型以展示弗朗西斯水轮机的核心结构为核心，将原本封闭在壳体内部的转轮、导叶等核心部件做了半剖式的展示布局，拆分出独立的尾水管部件，让观看者可以清晰看到水流从蜗壳引入、经导叶调节冲击转轮、最终从尾水管流出的完整流道走向，同时保留了轴承端、连接法兰等安装结构，可用于水力机械的结构教学、产品展示或初步方案演示，模型的各部件均为独立可编辑的实体特征，可根据需求修改尺寸参数、调整材质或导出用于后续的工程分析、加工出图等环节。
