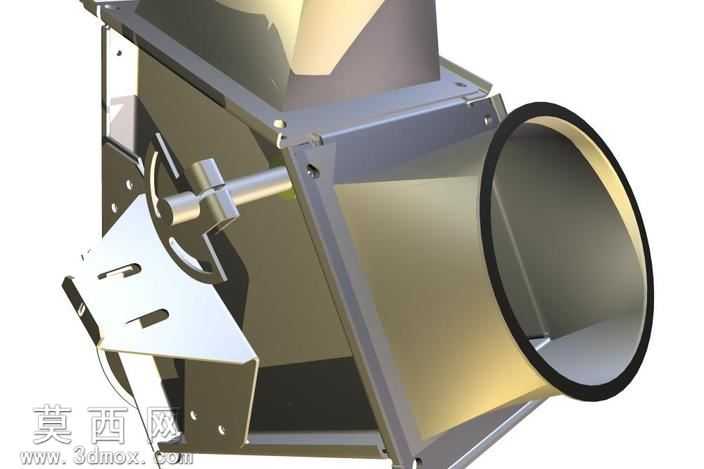

农业用液压路由机械结构三维设计

本模型为适配农业作业场景设计的液压路由结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差规范，对各部件的装配间隙、配合精度做了合理设定，确保虚拟装配状态下无干涉、无错位问题。模型整体采用钣金折弯与机加工件组合的结构形式，主体流道部分通过拉伸、抽壳、拔模等特征命令构建，保证流道内壁平滑过渡，可有效降低液压介质输送过程中的阻力损耗，减少紊流产生。侧面设置的手轮调节机构，建模时还原了手轮轮辐的防滑结构、阀杆的阶梯轴特征以及定位挡板的长槽调节结构，可直观展示流量调节的动作逻辑，手轮与阀杆之间的连接销、固定压板等细小零件均做了精细化建模，完整还原装配层级关系。流道端口的法兰连接结构，按照标准法兰尺寸参数建模，预留了密封件安装槽位，可适配常规密封胶圈的装配需求，保证管路连接的密封性。材质渲染阶段，主体钣金部件赋予哑光金属漆材质，模拟镀锌钢板的表面质感，手轮部分做了发黑处理的金属材质表现，密封胶圈赋予黑色橡胶材质，不同材质的粗糙度、反光度参数均做了差异化调整，渲染后可清晰区分各功能部件，直观呈现产品的外观质感。设计过程中充分考虑农业场景的使用需求，整体结构采用模块化设计思路，各连接部件均采用可拆卸的螺栓连接方式，便于后期的维护、部件更换与功能改进，结构组装逻辑简单清晰，无需复杂专用工具即可完成拆装作业。模型同时兼顾了结构强度与轻量化需求，在保证流道承压能力的前提下，对非受力部位的板材厚度做了合理优化，降低整体自重，更适配农业移动作业设备的搭载需求，调节机构的定位挡板设置多档位调节槽位，可实现不同开度的流量锁定，满足不同作业工况下的液压介质分配需求。
