工业传感配电集成接线端子座结构

　　该结构面向设备内部小空间的传感信号与低压供电转接场景，常见于自动化控制柜、单机设备旁通接线位、检测工位附近的局部配电节点。实际使用中，它不是独立柜体，而是安装在机架、安装板或设备侧壁上的紧凑型转接载体，用于把现场传感器的进线、供电分支线和后续控制线集中在同一位置，减少线束悬空、错接和维护时反复拆线的问题。

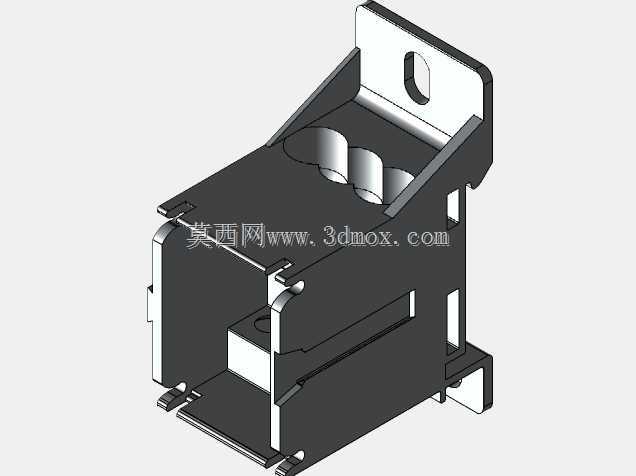

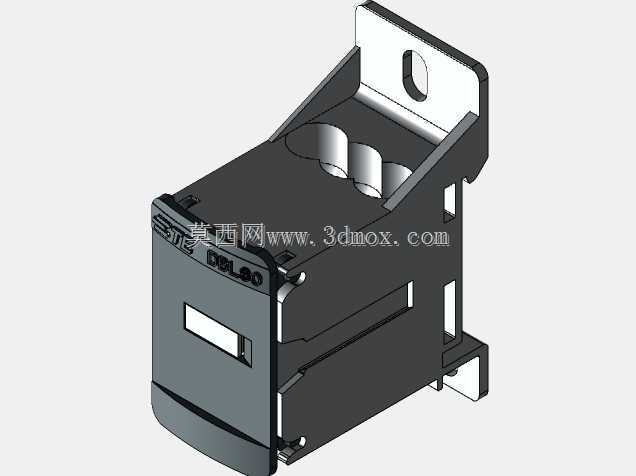

　　从外形看，主体采用带围挡的盒式壳体，上部预留三个圆形穿线位，可对应多根线缆进入或分线；侧面与底部开设多处槽口和缺口，用于接线、避让紧固件、观察内部位置或形成散热通道。顶部伸出带长圆孔的安装耳，长圆孔允许安装时在一个方向上微调孔距，降低背板孔位加工误差带来的装配难度；底部同样带折边支撑结构，使壳体与安装面之间保留一定间隙，避免底面直接贴死造成积水、积尘或螺钉干涉。

　　设计思路上，该件把安装固定、线缆导入、端子容纳和外部防护整合为一体。壳体围挡可降低接线部位受触碰、拉扯和异物落入的风险，前部矩形区域可用于标识、卡扣或观察位，边角做了折边与加强处理，在薄板结构下提升刚性。三维建模时需要重点控制安装耳长圆孔中心到底座支撑面的距离、穿线孔与内部接线空间的相对位置，以及侧面槽口与相邻元件的安全间隙；若周边布置继电器、端子排或线槽，还要预留手指和螺丝刀操作空间，不能只按静止干涉判断。

　　尺寸边界方面，应先确定安装耳孔位与底部支撑面构成的安装包络，再核对上部三个穿线孔的孔径、孔间距和线缆最小弯曲半径。接入带护套线缆时，孔边需要考虑护套厚度、接头长度以及拉扯余量；若现场存在振动，安装面应平整，固定点附近不宜悬空，以免长期运行后接线松动。该结构适合在低压控制、传感器集中接线和局部配电分支中作为紧凑转接件使用，建模完成后可直接用于安装干涉检查、线束走向校核和设备布局评审。
