立式可调机架支撑框架结构设计

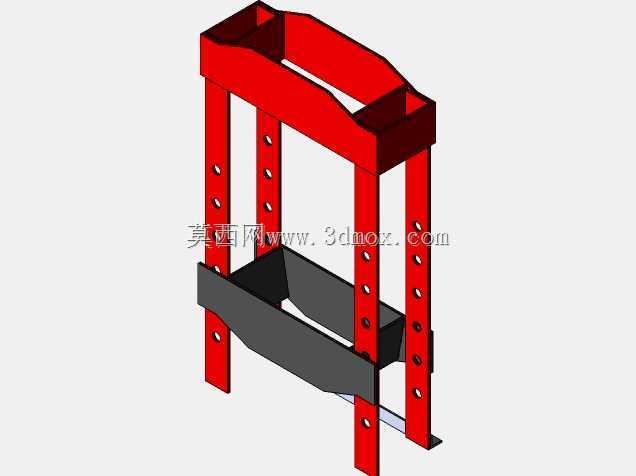

　　该立式支撑框架主要面向中小型设备的承载与安装需求，常见于自动化产线旁的检测工位、实验室仪器固定、小型工装挂载以及传感器组的集中布设场景。框架整体采用立式开放结构，四根竖向立柱承担主要载荷，顶部设置封闭围框形成上部约束，中部配置横向承托板，用于放置设备主体或承接安装底板。立柱表面沿长度方向加工有多组等距安装孔，可根据被支撑设备的高度、走线空间以及操作位置，灵活调整中部托板和外部附件的安装高度，避免现场二次打孔带来的定位误差与结构强度削弱。顶部围框采用折弯成型结构，既可以作为上部护边，也可用于挂载小型接线盒、指示元件或辅助照明组件。从结构设计思路来看，该框架优先保证装配工艺性与现场适应性。竖向立柱与顶部框体、

　　中部托板之间均采用平面贴合连接，配合孔位定位，能够降低单件加工精度对整体装配的影响。中部托板带有折边加强结构，在不增加板材厚度的前提下提升抗弯能力，适合承受中等重量的仪器或工装。框架底部预留平直安装边，可直接通过膨胀螺栓或压块固定在地面、工作台面或铝型材平台上，安装边界清晰，后期移位也较为方便。实际选型时，需要结合被安装设备的重心高度、振动情况以及维护空间确认立柱孔位区间。若设备重心偏高，应优先使用下部孔位固定托板，并在底部增加紧固点；若需要频繁调整检测高度，立柱上的连续孔位可支持多级高度切换，无需更换主体结构。框架前后方向保持开放，便于设备接线、散热和日常操作；两侧立柱同时可作为线槽、拖链或小型气动元件的安装依托。

　　该结构没有复杂曲面，主要由钣金折弯件和板件组合而成，建模时重点控制立柱孔距一致性、折弯内半径以及装配贴合面的平面度。对于需要在多工位复制使用的场景，这种框架能够减少重复设计工作，直接通过调整孔位和托板位置适配不同仪器，兼顾刚性、可制造性与现场改造余量。
