22毫米蘑菇头急停控制按钮结构设计

这款22mm规格的蘑菇头急停按钮，是工业控制回路里最常见的安全类操作元件，日常在各类生产设备的操作面板、流水线工位旁、配电控制柜门板上都能见到它的身影，核心作用是在设备出现异常工况、人员操作失误或者现场出现安全隐患时，操作人员可以第一时间拍压触发，快速切断设备的控制回路或者动力回路，让运行中的设备立刻进入停止状态，避免安全事故扩大，属于设备安全防护体系里的基础手动触发元件。

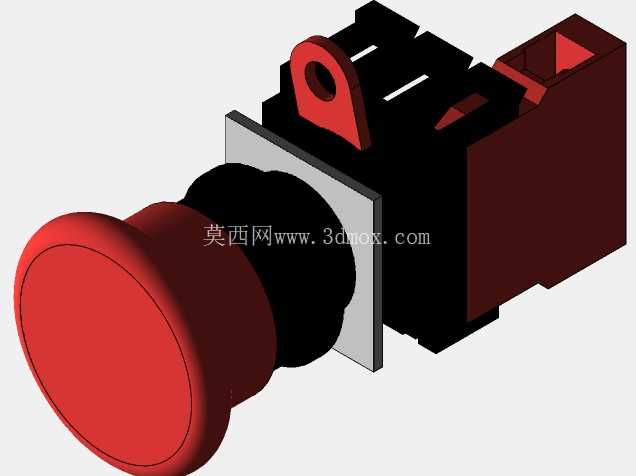

从结构设计逻辑来看，这款按钮采用了行业通用的面板安装式结构，头部的红色蘑菇头操作帽直径做了加大处理，相比普通平头按钮，更大的接触面积可以让操作人员在紧急状态下不需要精准对准，哪怕是隔着一定距离、或者视线受影响的情况下，抬手就能拍中触发，完全符合安全控件的操作容错要求。操作帽下方的黑色密封段，是和面板安装孔配合的部位，配套的方形金属安装法兰片，用来卡在面板开孔的背面，通过自带的锁紧结构可以把整个按钮牢牢固定在面板上，不会因为频繁的拍压操作出现松动移位，常规适配的面板开孔就是行业通用的22mm标准圆孔，不管是冷轧钢板控制柜、铝合金设备操作盒还是绝缘材质的操作面板，只要开好对应尺寸的安装孔就能直接装配，不需要额外做定制化的安装结构适配。

按钮后部的深色基座部分，是触点模块和锁止机构的容纳腔体，这类急停按钮普遍采用旋转复位的结构，拍压触发后按钮会保持在锁止的停止位置，不会因为外力消失就自动复位，必须由现场人员顺时针旋转操作帽才能解除锁止，让按钮回到初始待命状态，这种设计可以避免设备被误触发复位，必须在确认现场安全隐患完全排除之后，才能由专人手动复位，从结构上规避误操作带来的二次风险。触点模块部分采用模块化的拼接设计，可以根据实际控制回路的需求，搭配不同数量的常开、常闭触点组，常规配置里至少会带一组常闭触点串入设备的安全回路，部分需要信号反馈的场景还可以额外加配常开触点，用来给PLC或者指示灯传递按钮的触发状态信号。

从实际选型适配的角度来说，这款按钮的安装边界非常清晰，面板后方需要预留足够的深度来容纳基座和接线端子，布线的时候要注意强电回路和信号回路的走线分离，避免干扰。按钮头部的红色是安全色的标准配置，顶部的红色挂锁孔可以在设备检修、维护的时候挂上安全挂锁，锁定按钮的停止状态，防止其他人员误操作启动设备，满足上锁挂牌的工业安全规范要求。在建模过程中，需要重点关注几个配合尺寸的精度：首先是安装法兰和面板的配合间隙，既要保证安装时能顺利卡入开孔，又不能间隙过大导致按钮晃动；其次是操作帽的按压行程，要保证拍压到行程终点时触点能可靠动作，不会出现按下去触点没有切换的虚位问题；还有锁止机构的卡扣配合，要保证触发后锁止可靠，旋转复位时卡扣能顺利脱开，不会出现卡滞无法复位的情况。

这类急停按钮的应用场景覆盖了几乎所有的工业生产领域，从单机设备的操作面板到整条生产线的多个急停点位布置，都需要用到这类可靠的安全操作元件，设计的时候除了要满足功能尺寸的要求，还要考虑操作的手感，拍压的时候不能需要太大的按压力，否则紧急情况下可能按不动，也不能按压力太轻导致轻微的磕碰就误触发，一般按压力设置在50N左右是比较合适的区间，既保证触发的可靠性，又能避免误碰触发。另外按钮的防护等级也要满足现场使用要求，头部操作面一般要达到IP65的防护等级，防止现场的粉尘、切削液、水溅进入按钮内部，造成触点接触不良或者机构卡涩，在一些有油污、腐蚀气体的特殊场景，还要选择对应耐候材质的密封件和外壳材质，保证长期使用的可靠性。
