22毫米蘑菇头紧急停止按钮结构

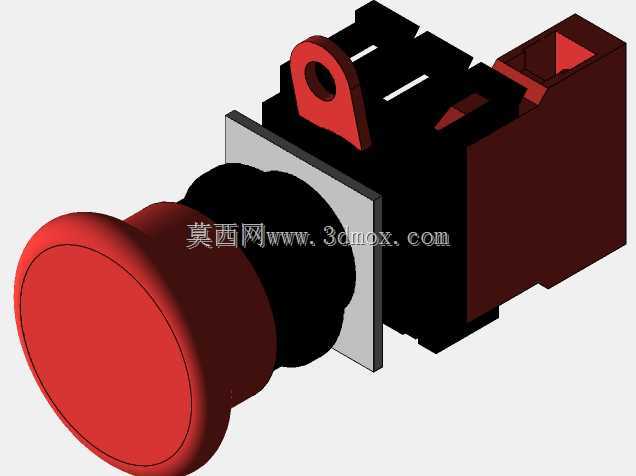

　　这个22毫米蘑菇头按钮属于设备安全回路里最常见的强制断开元件，红色操作头直径明显大于普通平头按钮，目的是在人员慌乱、视线受阻或戴手套作业时仍能快速拍压触发。模型把外露操作头、黑色锁紧轴套、方形安装法兰以及后部触点基座完整拆开表达，能看清面板安装时各零件的相对位置，也能用于核对控制柜开孔、门板厚度和后部接线空间。

　　从实际使用看，这类按钮通常布置在操作面板正面、设备出入口、输送线旁或机械手维护位，高度要便于单手拍击，周边不能被护栏、线槽或显示器遮挡。按下后机构应保持锁定，只有顺时针旋转或提拉才能复位，避免设备因振动或误触自动重启。结构设计上，红色帽与黑色传动段之间需要留有足够行程，触点基座则承担常闭触点断开、常开触点闭合的动作传递；模型中后部深色块体对应触点模块和安装卡扣，能够帮助判断并排安装时的最小中心距。

　　安装边界以22毫米标准孔径为核心，面板前方主要占用蘑菇头直径和轴向突出高度，后方则要预留轴套长度、触点模块深度以及接线手指空间。若柜内布线密集，还要考虑导线弯曲半径、端子排位置和标签条干涉。方形法兰在建模时可作为定位基准，黑色轴套用于夹紧面板，后部卡扣决定模块拆装方向；这些细节在三维装配里比二维图更直观，能提前发现门板加强筋与按钮底座冲突。

　　建模处理时，红色帽采用回转体加边缘圆角，既还原握持和拍压接触面，也避免锐边；黑色中段体现螺纹或卡接结构的外轮廓，法兰板保留安装平面和让位孔；后部基座用分块体表达触点仓、卡扣槽和接线端位置。虽然模型不必把每片弹片都建出，但动作行程、安装孔位、外形包络和相邻元件间距必须准确，这样导入总装后才能用于安全距离校核、面板开孔图生成以及操作工位人机检查。对设备选型人员来说，这种结构件的价值不在渲染效果，而在把“看得见的操作面”和“柜内看不见的占用空间”同时落到三维坐标里，减少现场返工。
