手动螺杆式精密平口夹持夹具

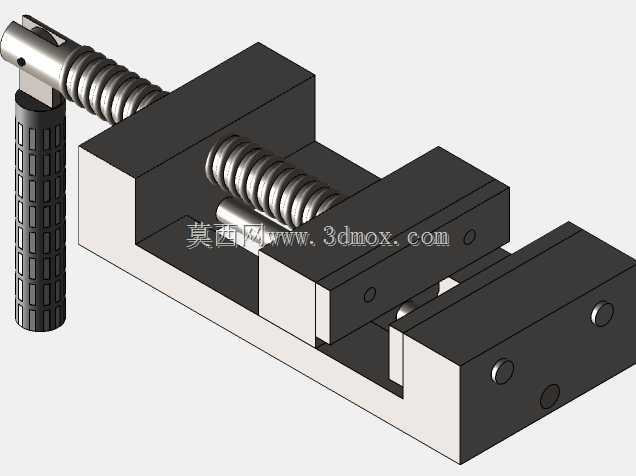

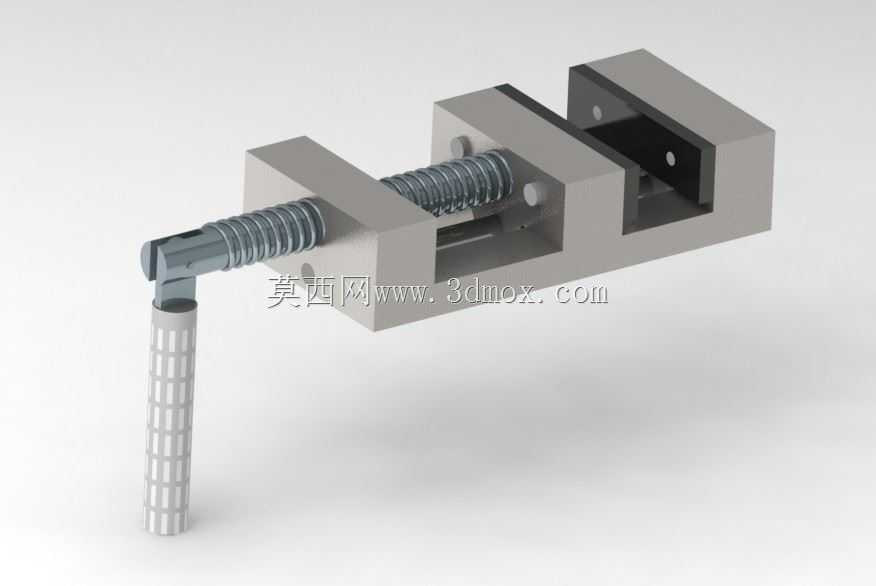

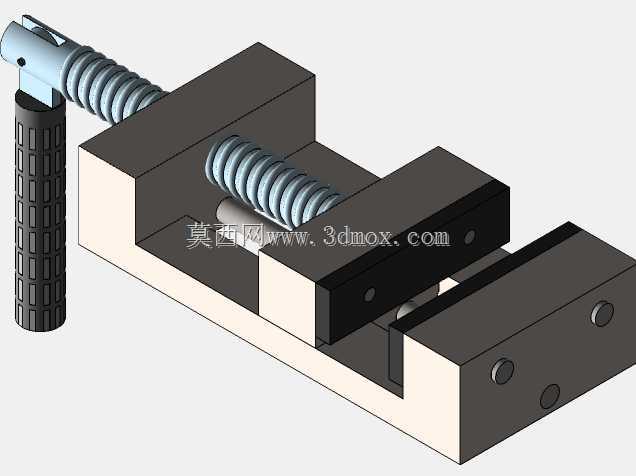

　　该夹持机构属于典型的手动螺杆进给式平口夹持装置，整体采用固定钳身与活动钳身对置布局，通过带防滑握柄的长螺杆驱动活动钳身沿导向面平移，实现工件的夹紧与松开。钳口内侧开设平行夹持面，可对矩形块料、条料、小型半成品零件形成稳定约束，适用于划线、钻孔、攻丝、修配、检测打表及轻型铣削、磨削工序中的工件定位。

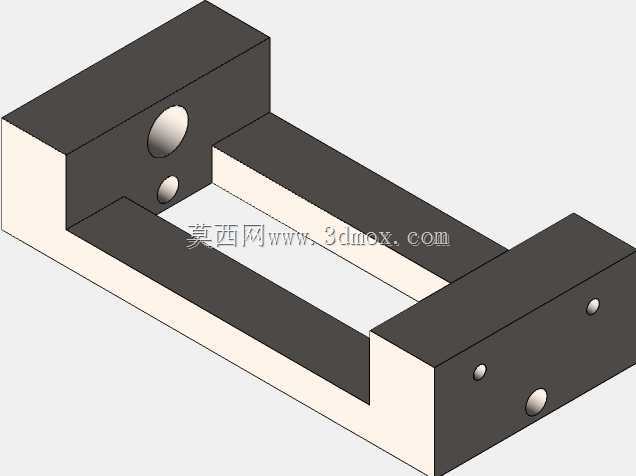

　　从实际工况看，这类夹具常布置在钳工台、检验台或小型机床工作台上，用于多品种、小批量作业。其核心价值在于以较低成本提供可重复的侧向夹紧力，操作时转动握柄，螺杆将旋转运动转化为活动钳身的直线进给；弹簧在松开过程中提供复位辅助，使活动钳身退回顺畅，减少手工推拉。钳身主体为箱式块状结构，底部可通过压板、螺栓或定位键固定于工作台T型槽，安装边界需预留握柄旋转空间及工件上下料空间，尤其在钳口完全张开时，应保证握柄端部与周边设备、护罩或工位器具不发生干涉。

　　结构设计上，固定钳身承担主要支撑与反力，活动钳身承担夹紧执行，两者配合面需控制直线度与间隙，避免夹紧时上翘或偏摆。螺杆中径、螺距与握柄长度共同决定增矩效果：螺距影响进给速度，握柄力臂影响操作力，而螺纹自锁能力则关系到夹紧后的防松可靠性。钳口块可根据工件材质更换为光面、齿面或软质垫片，以兼顾夹持力与表面防护；对脆性件或精加工面，应控制手动力矩，必要时在钳口与工件间增加铜皮或胶垫。

　　建模时需重点表达螺杆与螺母副的旋合关系、活动钳身导向约束、弹簧安装位置以及钳口平行度。外形尺寸方面，总长随张开行程变化，选型时应同时关注最大开口宽度、钳口宽度、钳口高度、闭合状态总长及握柄回转半径。若用于机床加工，还需校核夹具高度与刀具行程，确认夹紧点靠近加工区域，以降低振动让刀风险。该结构虽不适合重型切削或高速自动化产线，但在维修装配、实训教学、样件试制和单件修配场景中，具备结构直观、维护简便、适应性强的特点。
