可调式手动工装夹具操作平台

　　这套可调式手动工装夹具平台主要面向小件装配、定位加工、检测工位以及维修作业场景，常见于电子件预装、小型钣金件夹持、实验室样件固定和多品种小批量生产单元。平台本体采用上下双层板结构，下层为黄色承托板，上层为带多组安装槽的灰色定位板，四角布置可调支撑与锁紧组件，可根据工件外形快速调整夹持点位置，避免为单一工件频繁更换专用治具。

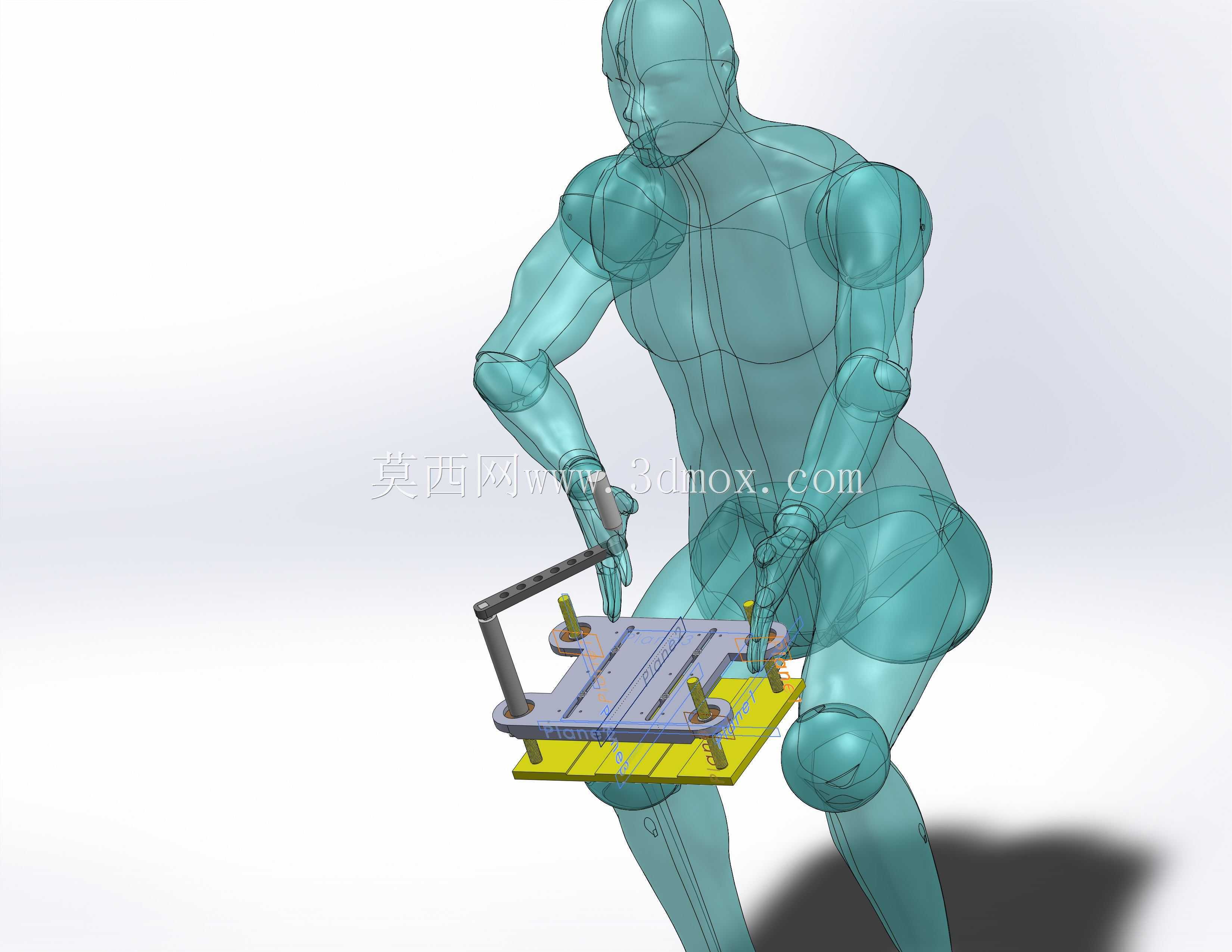

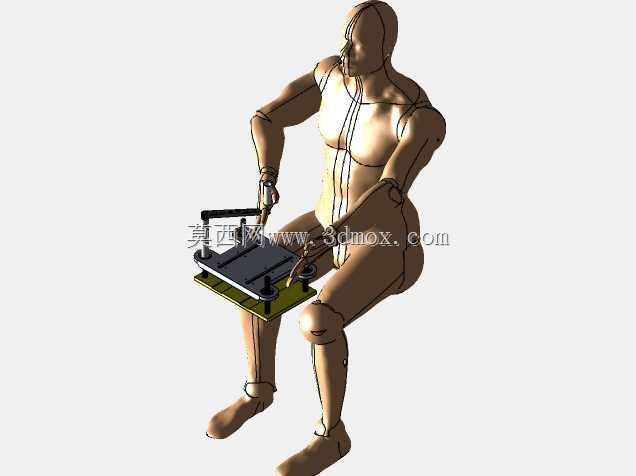

　　从实际使用角度看，该结构更强调工位适应性而非重载能力。操作人员可通过前侧手柄完成平台姿态或锁紧动作，配合人体模型呈现的蹲姿操作状态，能够直观校核手部操作范围、取放件路径以及夹具与人体之间的干涉关系。在装配线上，这类平台常放置于工作台面或简易支架上，用于固定待锁螺丝、待粘接、待检测的小型零部件；在维修场景中，则可用于承托异形件并提供稳定支撑。

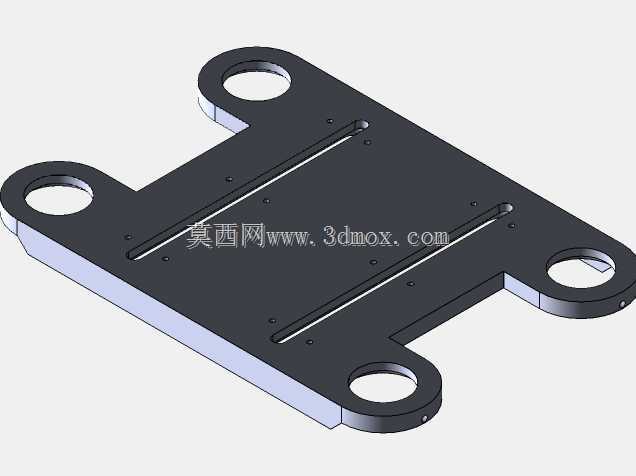

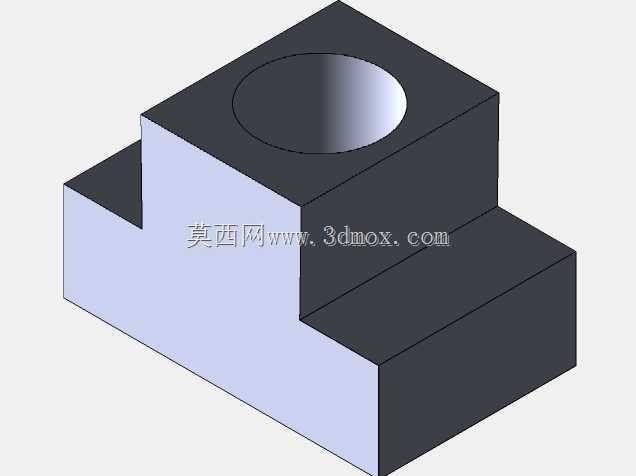

　　设计思路上，上层板开设的阵列槽孔是核心特征。槽孔允许压块、定位销、挡块和快速夹钳在一定范围内任意移动，适配不同长宽尺寸的工件；四角立柱与调节件用于控制上下板间距、支撑高度以及局部压紧力，使平台既能承托平板类零件，也能避让工件底部凸起结构。手柄位置经过前置处理，操作人员无需越过工件即可完成锁紧或释放，减少肘部抬起幅度，也降低碰擦已装配件的风险。

　　外形与安装边界方面，平台整体呈矩形低矮结构，长宽比例接近方形，高度主要由四角支撑组件决定，占用台面空间较小，适合嵌入标准工位布局。上层工作区集中在板件中部，四周预留夹具安装与手指操作余量；下层板边缘略向外延展，可提高放置稳定性并承接少量工具。若接入自动化产线，该平台可作为人工上料定位站使用，底部预留空间能够满足传感器、顶升机构或小型气缸的加装需求。

　　结构建模时需要重点关注槽孔间距、压块行程、支撑柱螺纹调节范围以及手柄回转半径。槽孔宽度应与标准滑块或T型螺栓匹配，支撑件需保证上下板平行度，锁紧后不能出现局部翘曲。对于需要反复切换产品的工位，这种可调平台能够显著减少专用治具数量，降低换型时间，并让现场布局更紧凑。
