家用柠檬手动榨汁器结构设计

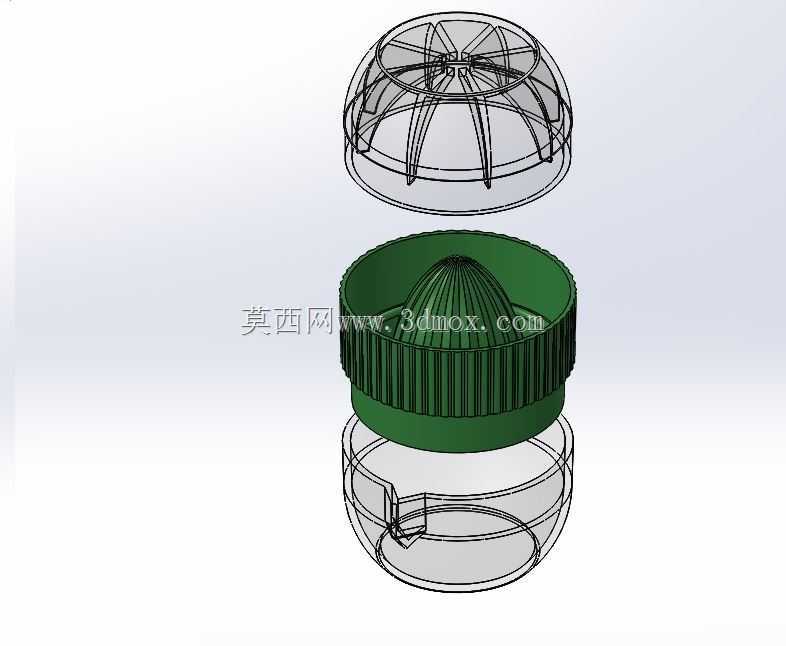

　　该模型围绕柠檬、青柠等小型柑橘类水果的手动取汁场景展开，结构上采用上盖、榨汁锥、集汁杯三段式组合，适合家庭厨房、饮品操作台、户外便携备餐等空间有限的使用环境。与电动榨汁设备相比，这种结构不依赖电源，清洗件数量少，操作边界清晰，能够在较低握持力下完成切半、旋压、过滤和集汁过程。

　　榨汁锥位于中部，是整个器具的功能核心。外表面布置连续凸起棱筋，锥顶圆弧过渡，锥面由上至下逐渐扩径，使半颗柠檬在受压旋转时既能贴合果肉，又能通过棱筋破坏囊胞，促使汁液沿筋槽向下流动。棱筋高度和间距需要兼顾出汁效率与果皮阻力：过密会增加果肉堵塞概率，过疏则会降低研磨破碎效果。模型中锥座外缘设置竖向防滑齿纹，便于手持旋转或与杯体形成定位，减少榨汁过程中的周向滑动。

　　上部透明罩主要承担压持、防溅和导向作用。半球形内腔与柠檬外形接近，下压时可将果肉均匀压向榨汁锥，避免单侧受力导致果汁偏流。罩体边缘与中部锥座形成配合边界，旋转时能够把飞溅范围限制在器具内部。下部杯体同时承担容纳、导流和储存功能，杯壁与锥座之间形成环形集汁空间，汁液经过锥面和过滤区域汇入杯内，倾倒时可沿杯口流出。

　　从设计思路看，该器具把受力路径控制在人手—上盖—水果—榨汁锥—杯体之间，整体没有复杂传动件，装配关系简单。中部绿色锥座可作为独立受力件选用刚度较好、耐食品接触的材料；上下透明件则侧重观察液位、控制装配位置和外观识别。实际建模时需要重点检查三件套的同轴度、扣合间隙以及旋转干涉，尤其是锥座外齿与杯口定位边的配合，既要保证装拆方便，又不能在旋压时松脱。

　　外形尺寸方面，这类器具通常以单手握持和杯体容量为约束，直径不宜超过手掌舒适操作范围，高度需保证半颗柠檬放入后上盖仍有足够下压行程。安装边界并不涉及机台固定，放置时只需保证底面平稳，杯底与台面形成足够支撑面。结构工程师在细化时还应关注壁厚均匀性、棱筋根部圆角、透明件可视区域以及清洗死角，避免汁液残留造成的卫生问题。
