热成型隧道式温控传感装置结构

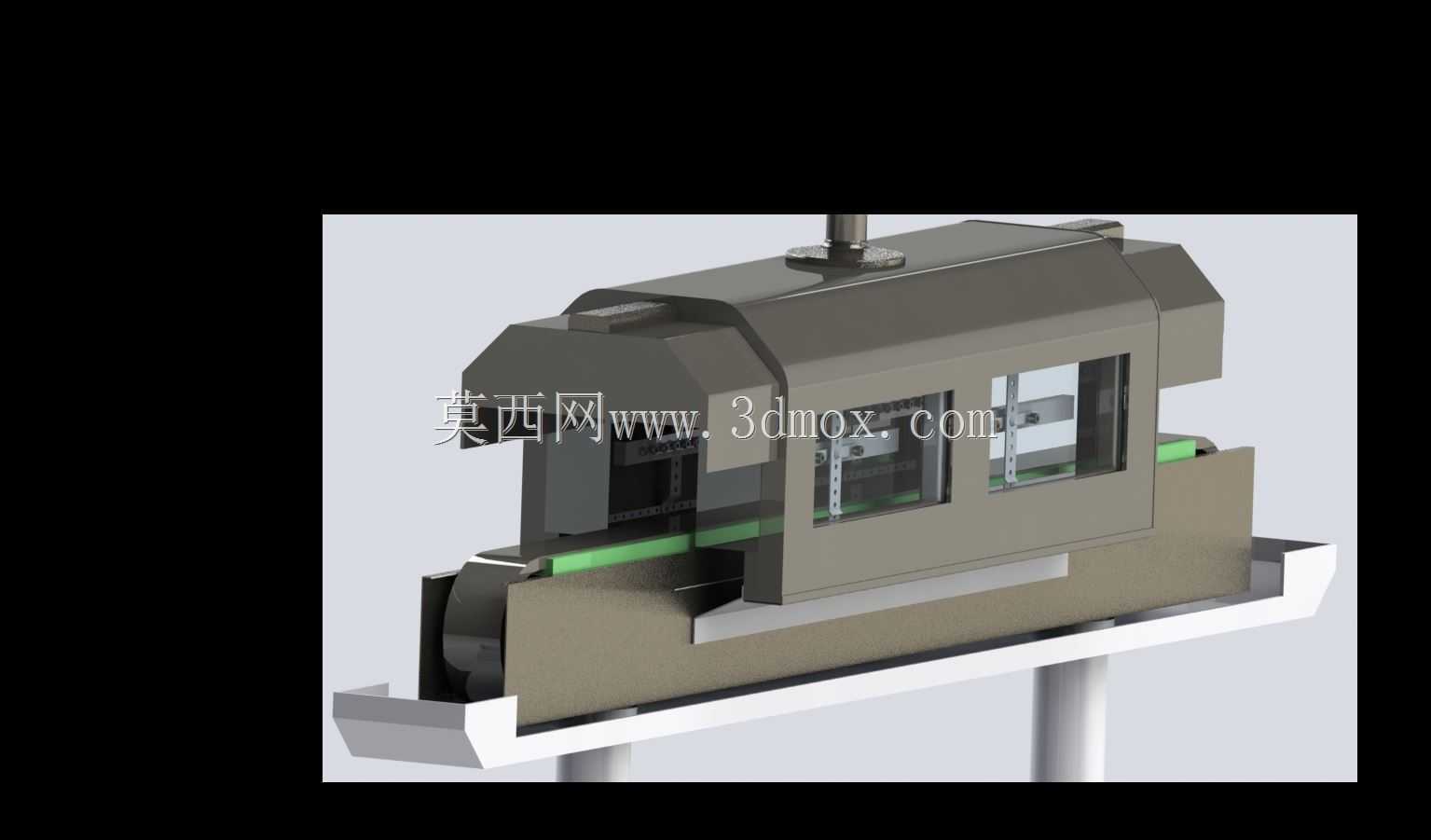

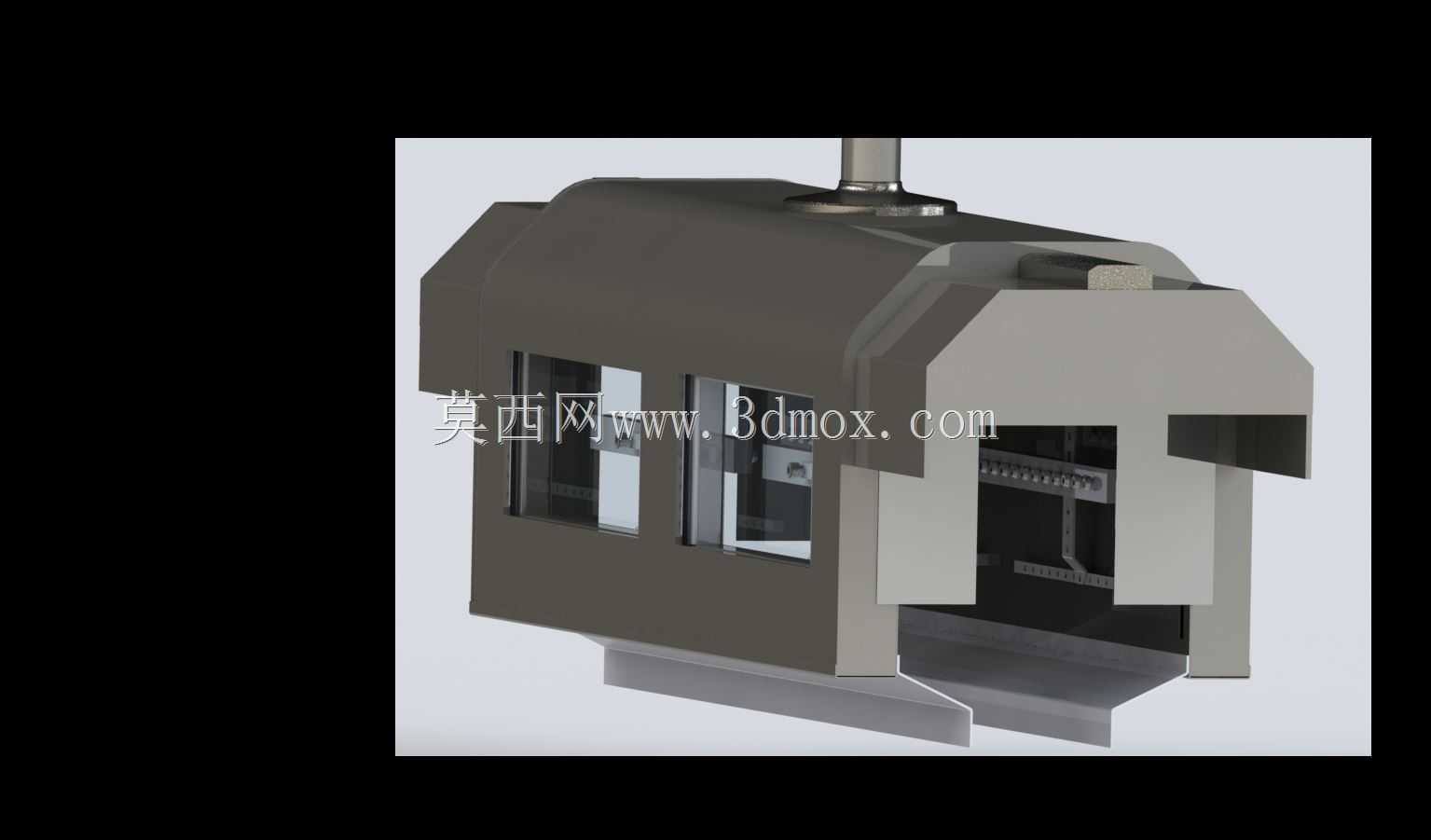

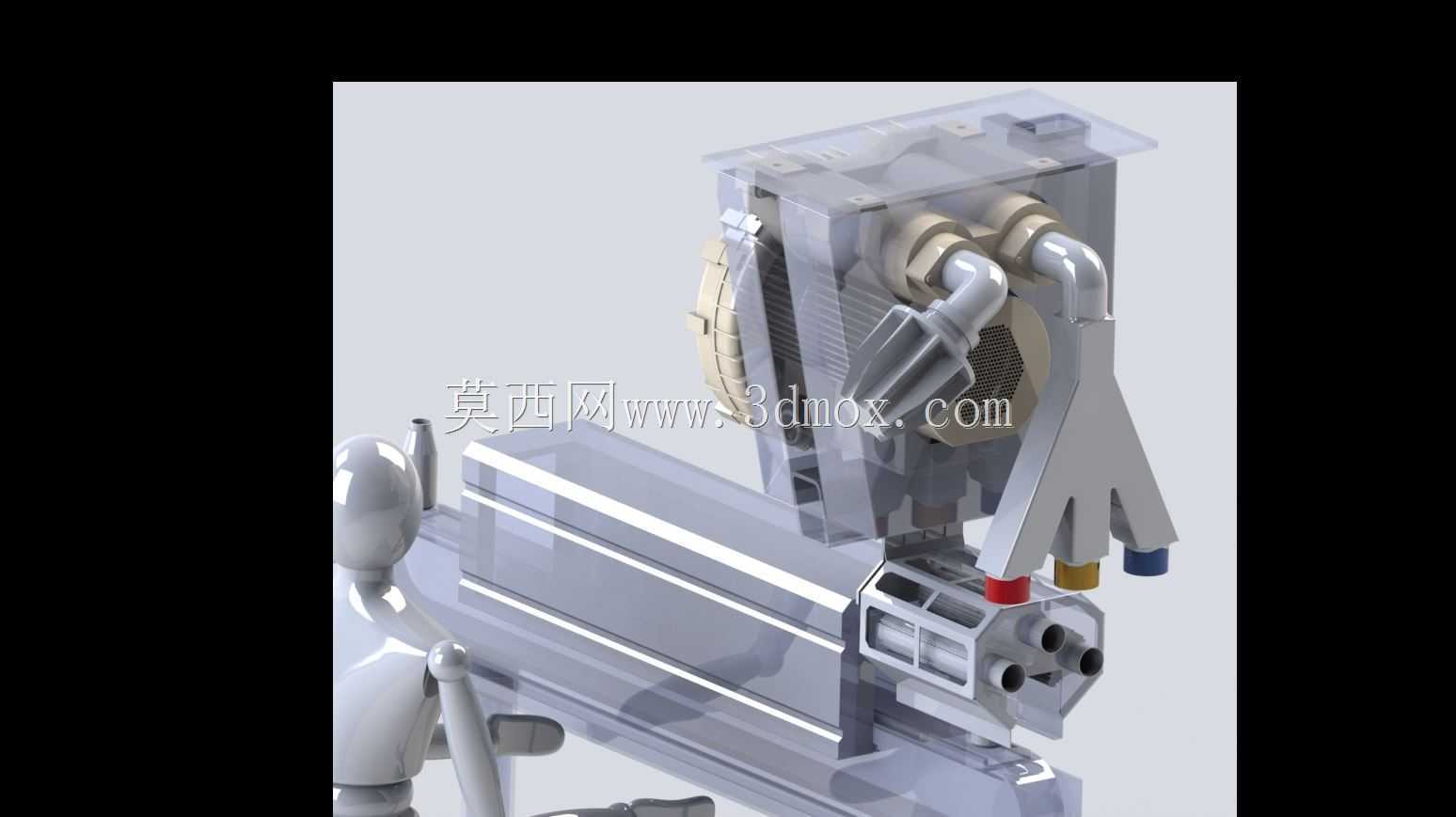

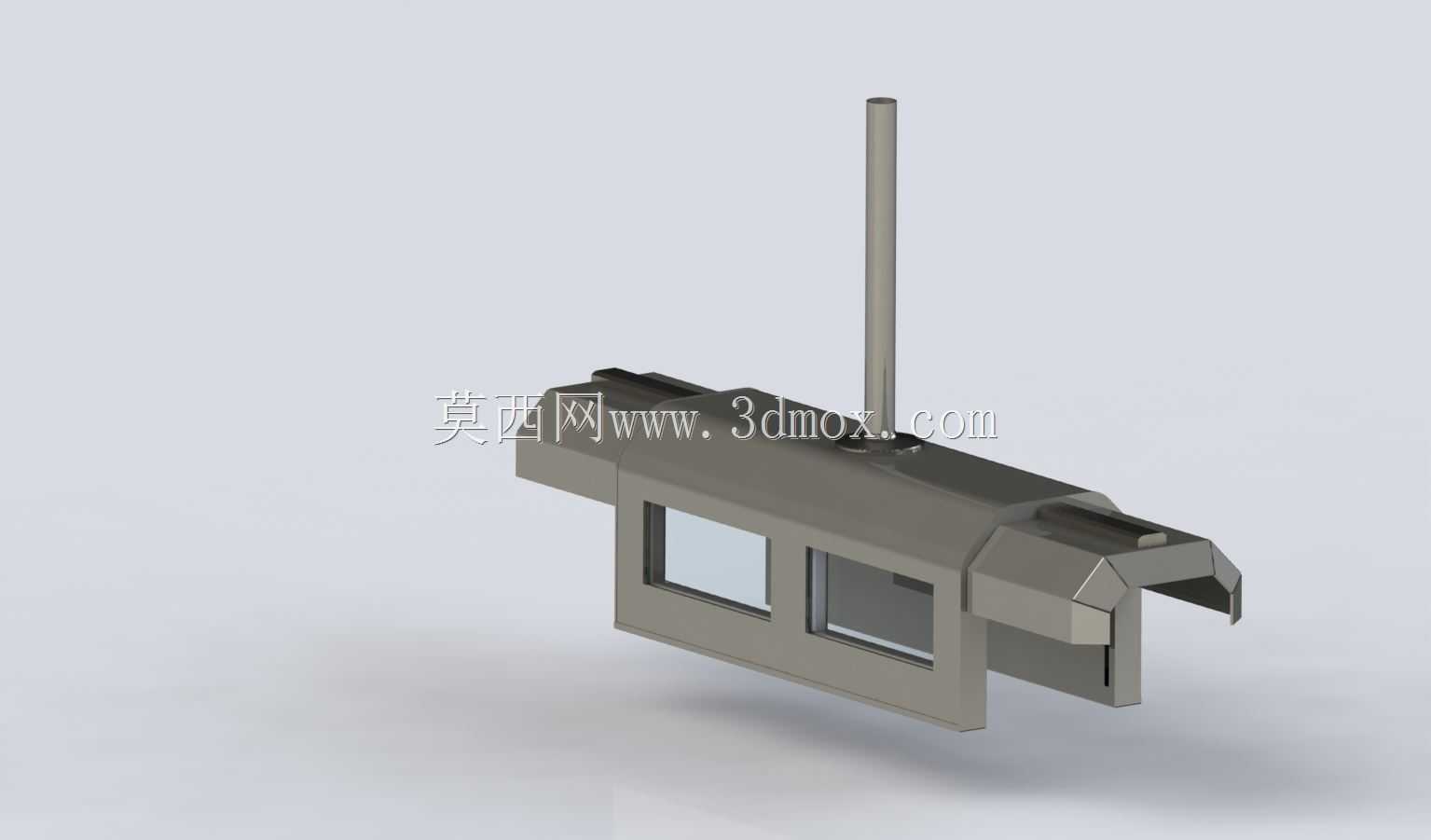

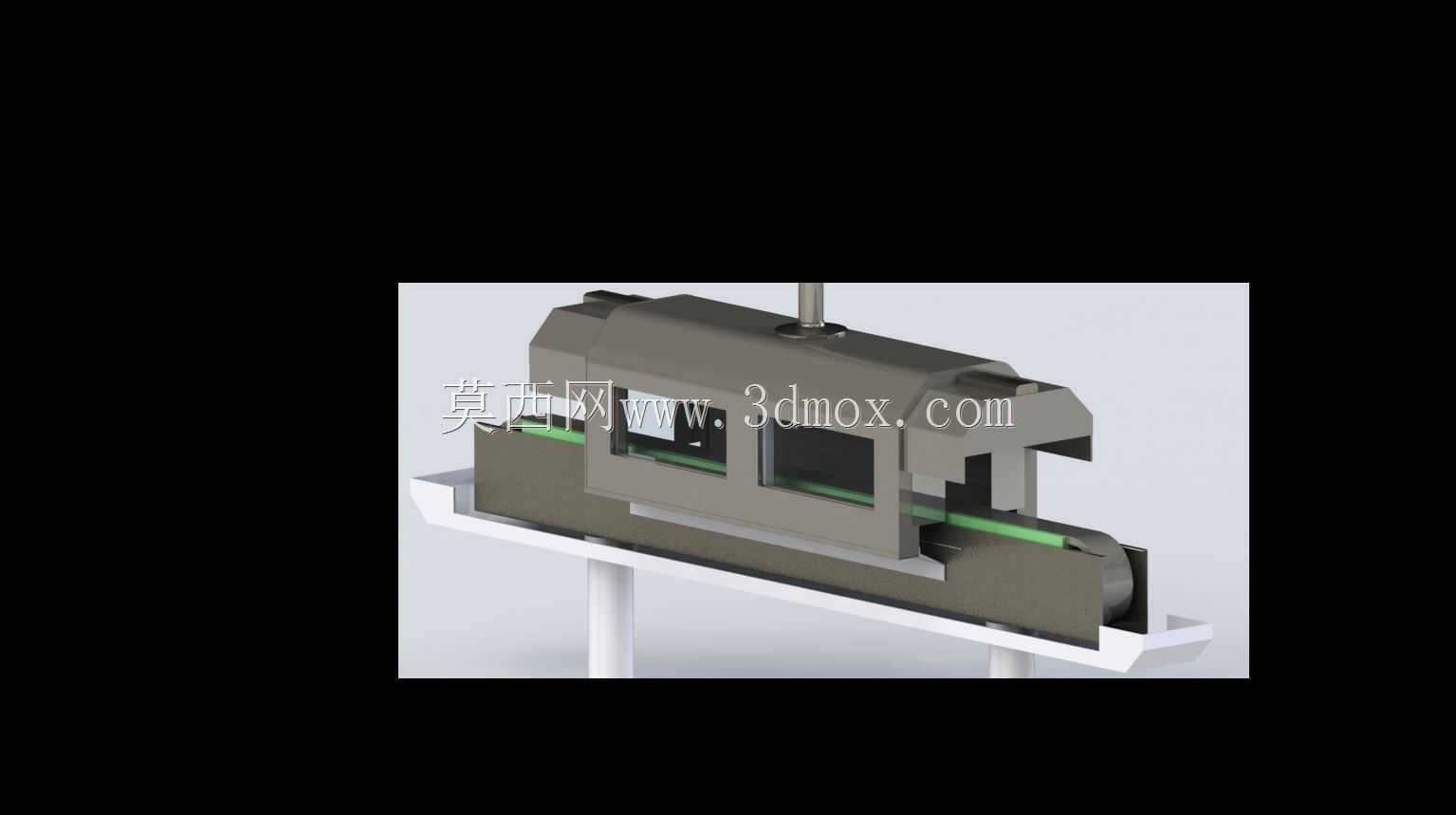

　　该结构面向片材热成型、薄膜预热、薄壁件软化定型等连续生产场景，核心作用是在受限隧道空间内建立稳定的温度场，并把加热、送风、检测和介质接口整合为可装配的功能模块。实际产线中，工件通常由输送机构带入通道，在经过加热区时完成均匀升温；若局部温度偏差过大，材料会出现下垂、褶皱、过烧或成型不足，因此装置不仅要布置热源，还要兼顾气流组织、测点反馈和管路走向。模型中可见上部箱体、换热芯体、弯管接头、下部支撑型材以及多组外接接口，整体采用模块化拼装思路，便于在设备内部按段扩展或维护。上部腔体承担热风循环与温度采集功能，内部预留换热元件和导流空间，外部通过弯管与风路或冷却介质回路连接。管道弯折半径经过控制，既压缩安装高度，又避免急弯造成明显阻力。

　　下部型材基座承担定位和承载，型材槽道可用于固定传感器支架、导轨、防护罩或外接电气元件，使整套装置能够直接并入机架，而不必额外设计复杂转接板。从安装边界看，装置竖向由顶部管路和底部型材共同决定，水平方向则需为左右接管、接线和维护扳手预留操作空间。若多组模块串联使用，相邻模块之间应保留膨胀和对位余量，避免热态变形累积后挤压密封面。接口端采用不同颜色区分，有利于现场识别气路、冷却或检测回路，降低接错概率。结构设计上优先考虑功能可达性：换热区域可单独拆装，传感器测点靠近工件通过面，管路支撑点靠近弯头受力处，从而减少振动和热应力对连接部位的影响。外壳与内部流道之间形成相对封闭的通道，有助于减少热量向设备外侧散失；

　　导流形状则引导气流覆盖工件宽度方向，避免边缘区域升温滞后。对于三维建模和设备选型人员，该装置的价值不在于单一零件造型，而在于它呈现了加热隧道中传感、换热、管路、机架之间的空间约束关系。建模时需要同步校核管路干涉、维护拆装路径、型材安装槽方向以及接口与外部阀岛的连接姿态。若用于具体项目，还应结合工件宽度、输送速度、目标温度和环境散热条件调整腔体长度、换热能力及测点数量；在结构层面，则需复核热膨胀方向、支架刚度和密封位置，使装置在连续运行中保持温度稳定与装配可靠。
