多工位立式手动辅助操作工装

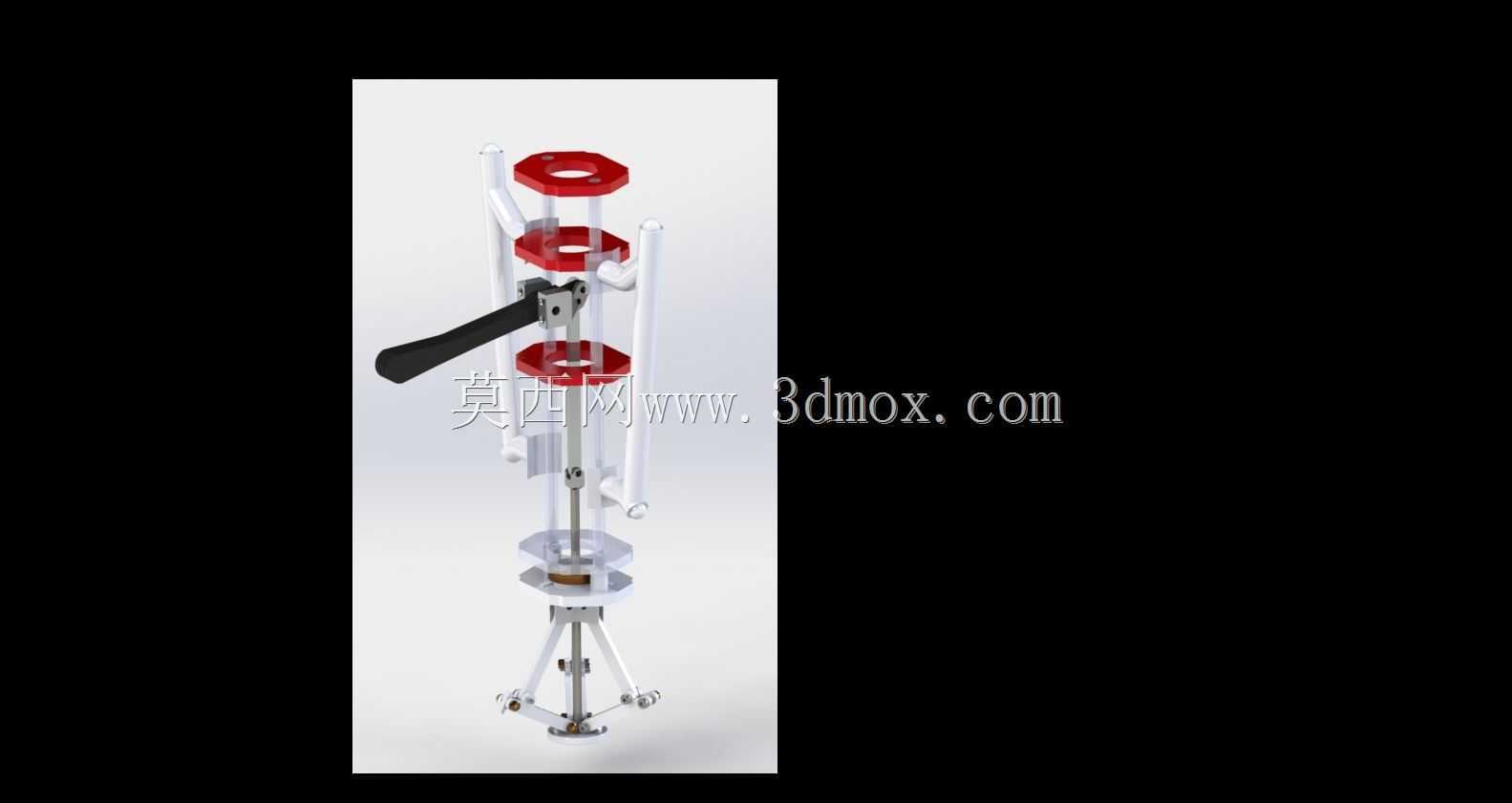

　　这套立式手动辅助操作工装的结构核心，是围绕小尺寸工件的稳定装夹与多工位姿态调整展开的。底部采用三支点支撑结构，支脚末端设置可调接触件，能够在不平整的工作台面上快速找正，避免工装整体在操作受力时发生侧滑或偏转；支撑腿向上汇聚至中心回转座，中心轴贯穿整个立柱段，将上部操作力直接传递至底部支撑面，减少悬臂受力带来的结构变形。立柱外侧布置三根平行导向杆，既作为上部三个红色工位盘的升降导向，也承担周向限位作用，防止工位盘在手动扳动操作手柄时绕中心轴自由转动。三个工位盘沿轴向分层布置，盘面预留安装孔位，可根据不同工序分别固定定位块、压紧件或小型检测元件，使工件在一次装夹状态下完成多道连续操作，减少反复拆装带来的定位误差。

　　侧面的黑色操作手柄通过连杆与中心轴上部的锁紧机构连接，扳动手柄时可带动内部压块动作，实现工位盘高度位置的锁定与释放；手柄力臂经过比例设计，操作人员单手即可完成锁紧操作，无需额外借助扳手等工具，适合装配线旁、检验台或返修工位的高频次使用场景。从安装边界来看，工装整体占用台面范围集中在底部三支点围成的圆形区域内，上部工位盘外径小于底部支撑跨距，因此在台面上布置时不会与周边小型工具盒、料槽产生过多干涉；中心轴顶端预留延伸接口，可根据需要加装限位挡块或状态标识件。设计过程中优先保证受力路径直接，操作手柄的作用力通过连杆、中心轴传递至支撑座，而非由薄壁外壳承载，因此长期使用后不易出现松动。各层工位盘之间的间距根据常规手动操作空间设定，

　　手部可伸入相邻盘之间完成工件取放与调整，同时导向杆与中心轴的配合段设置耐磨衬套，降低反复升降造成的磨损。这类工装并不追求复杂的自动动作，而是以稳定、可重复定位和低维护为目标，适用于多品种小批量生产中的辅助装配、尺寸复核以及工件姿态保持，也可作为自动化设备上下料位旁的手动备用工位。
