杠杆触发式机械计数装置结构设计

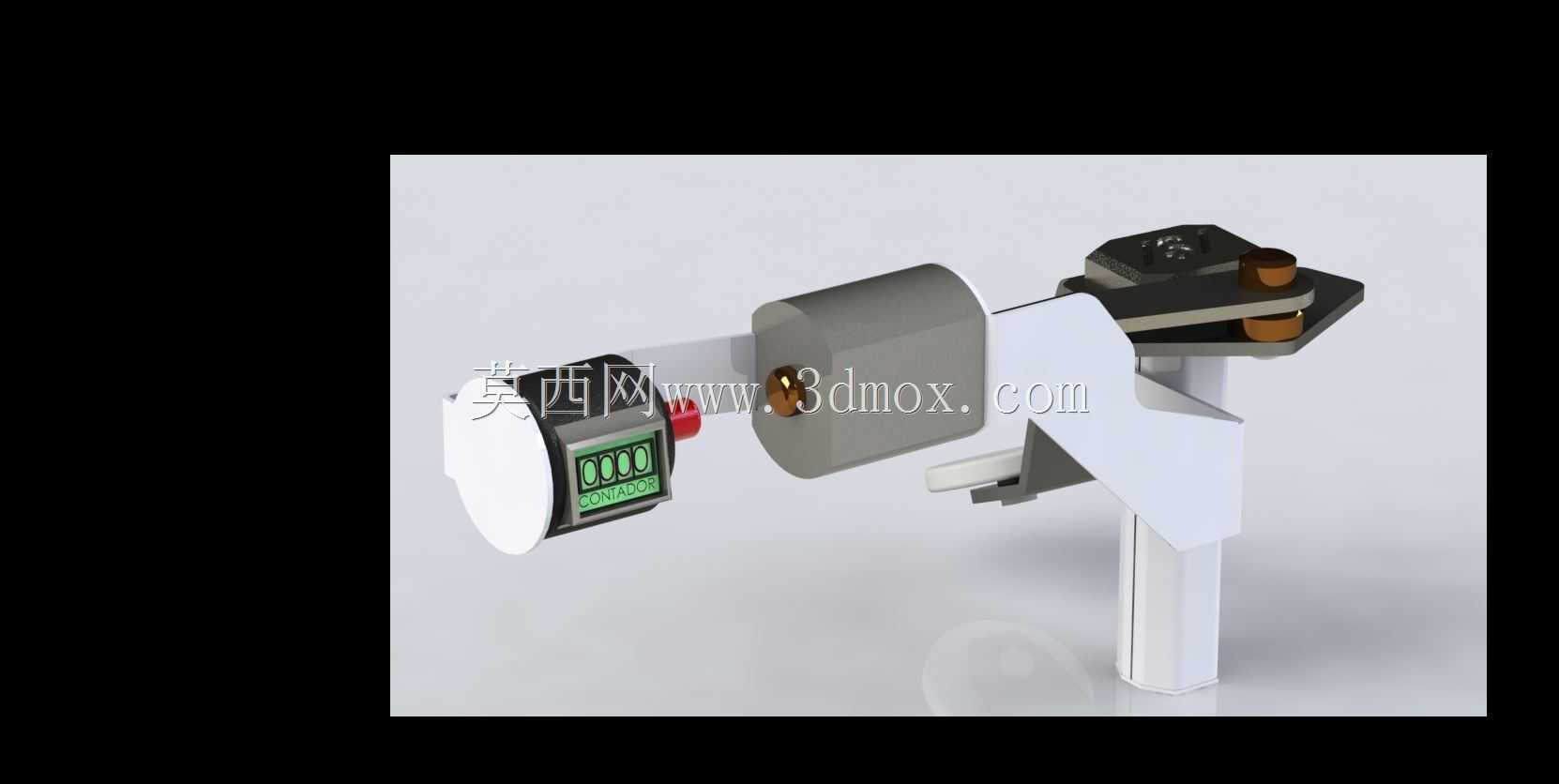

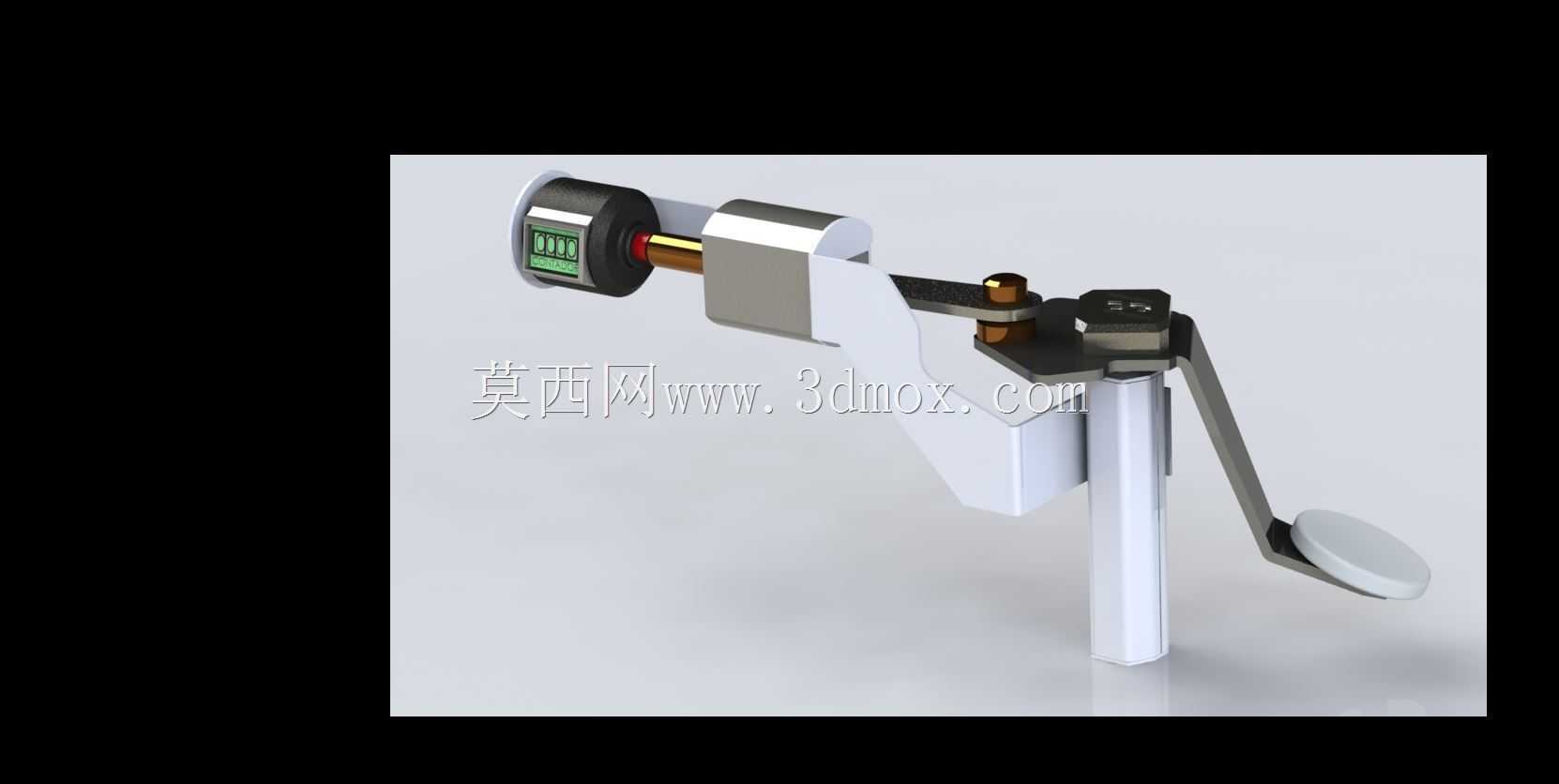

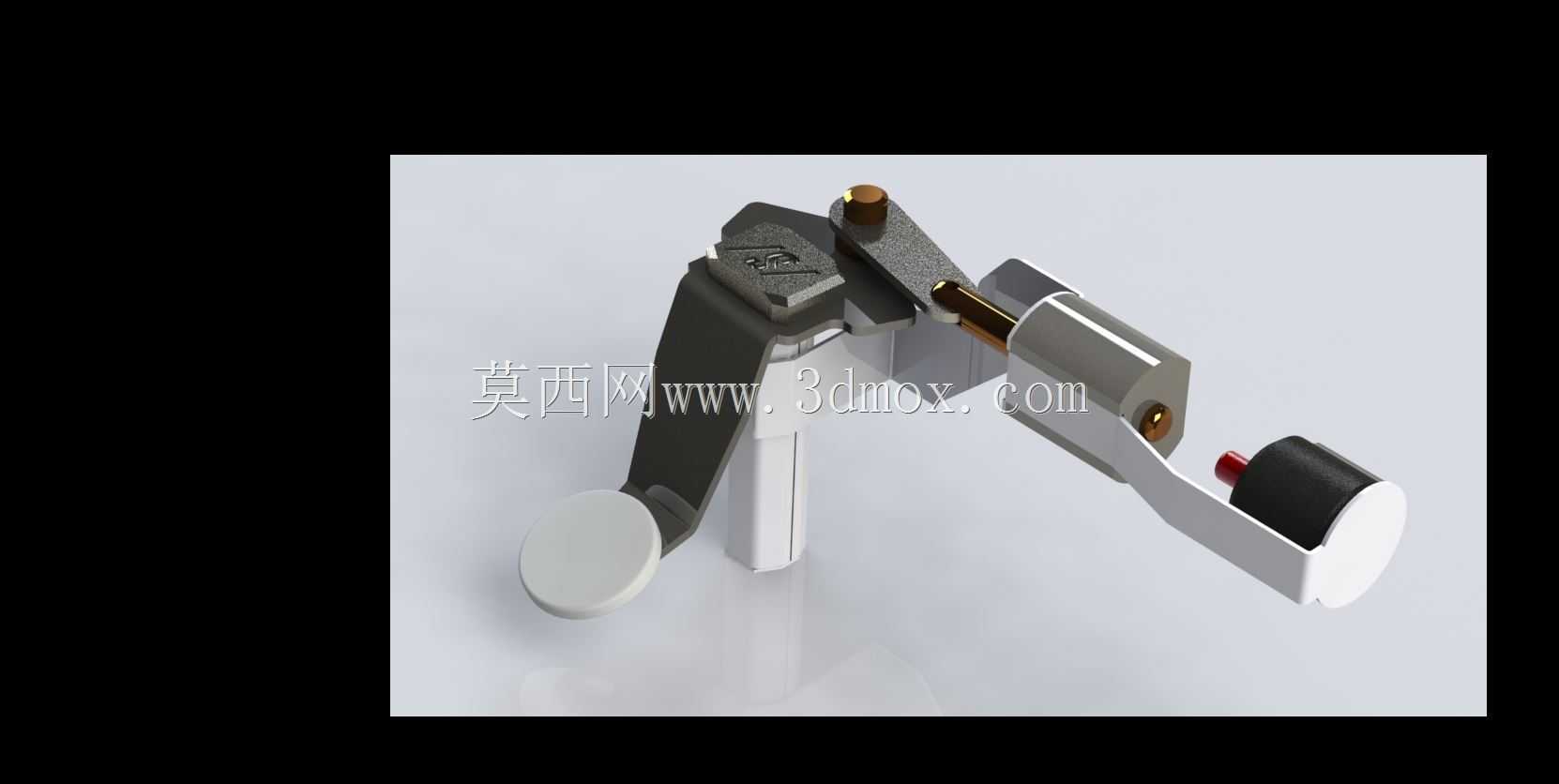

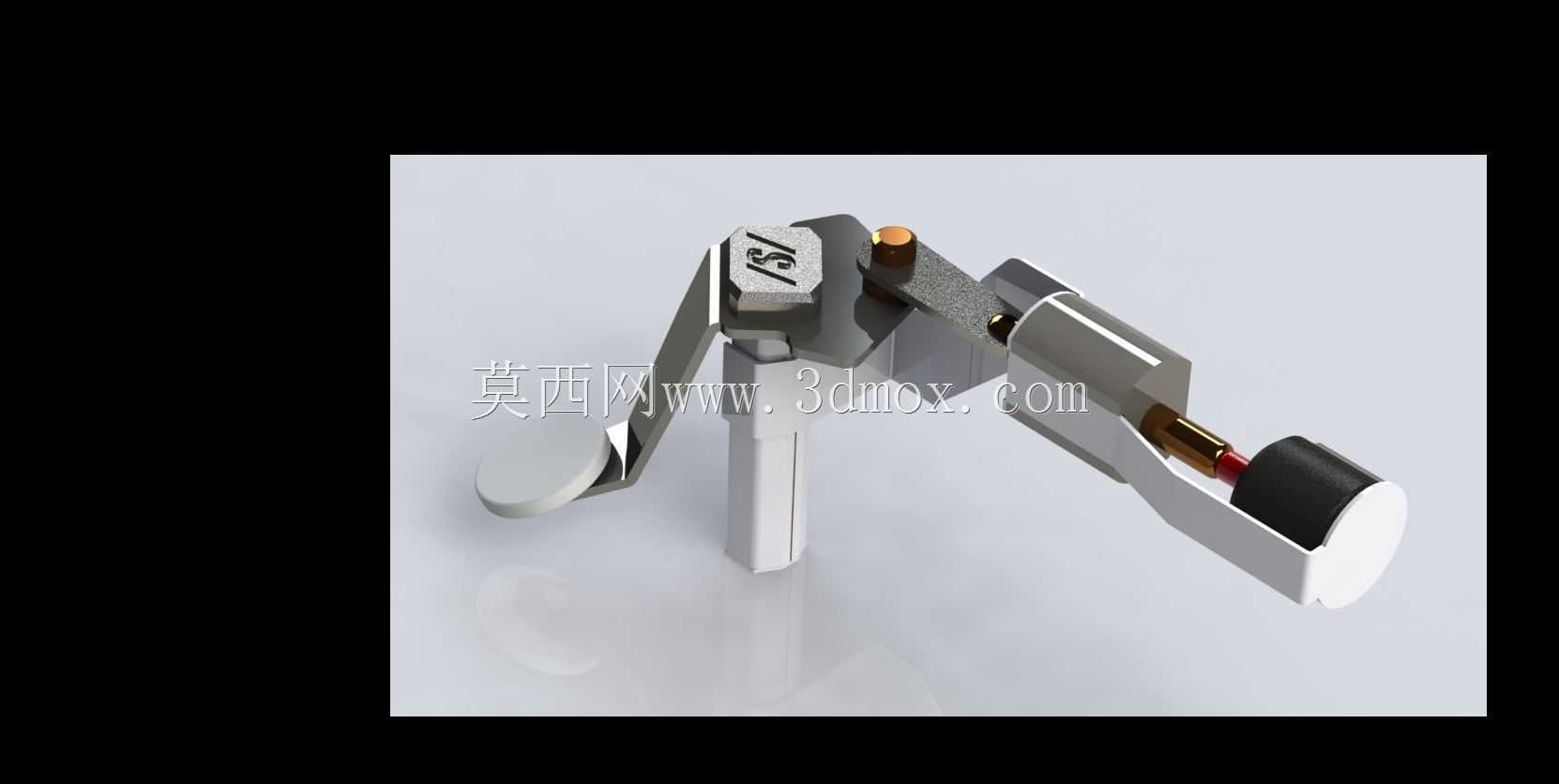

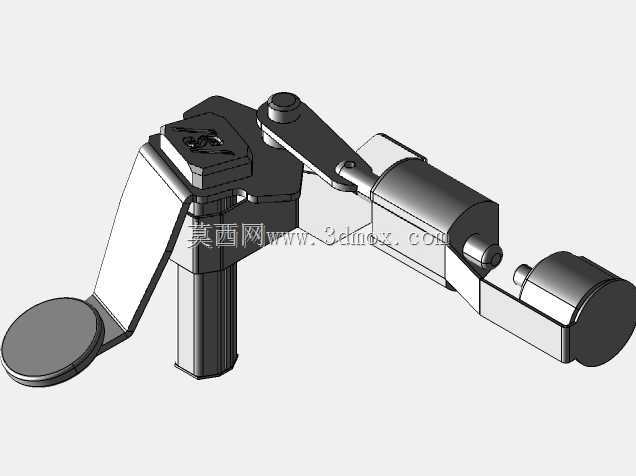

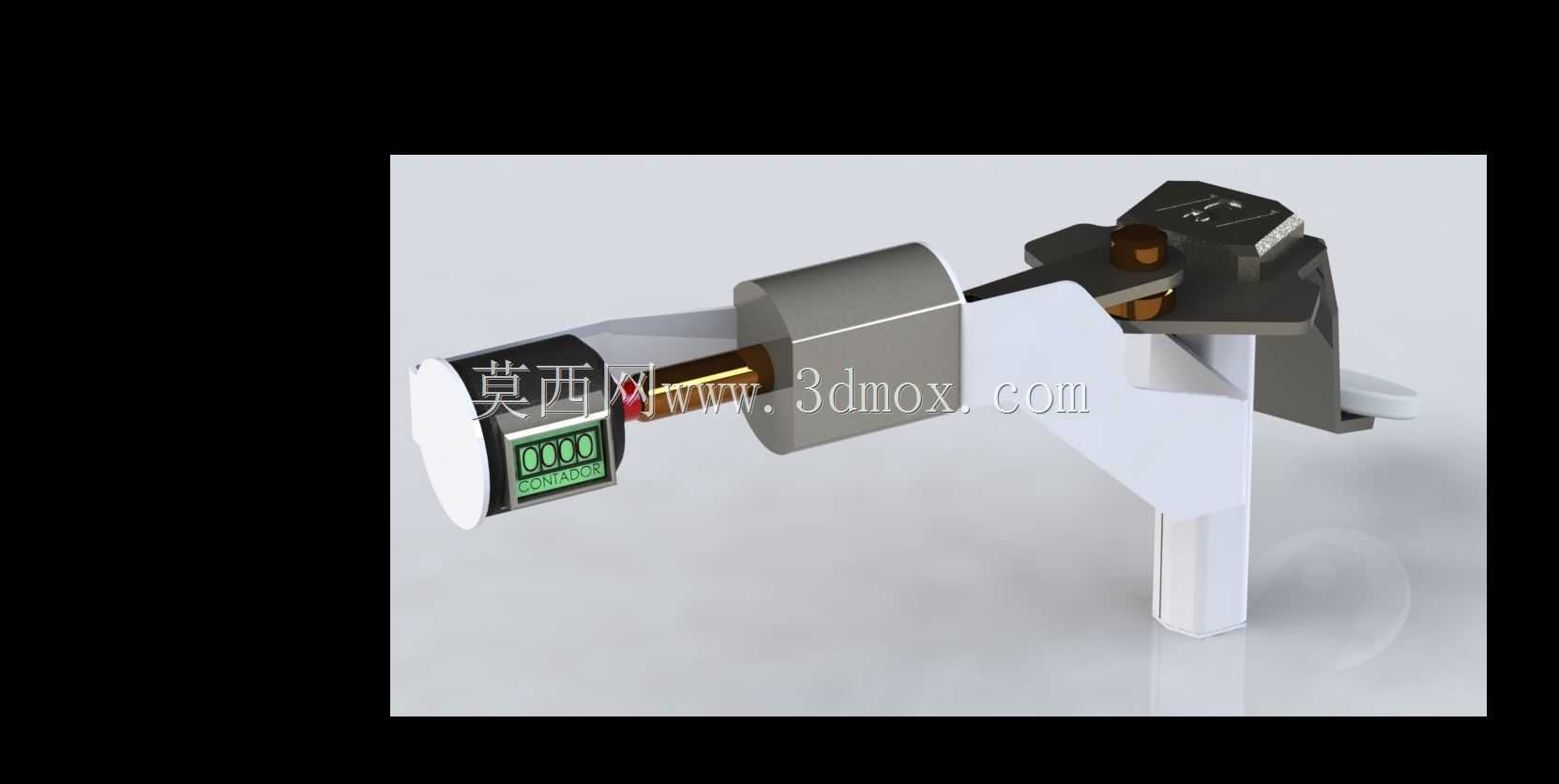

　　这套纯机械触发的计数执行件，常被集成在无外接气源、电源的手动工装、往复冲压工位、输送线挡停机构里，用来累计工件通过次数、工装动作循环数或者人工操作频次，不需要额外供电就能完成计数动作，在防爆车间、野外作业设备、老旧生产线改造这类不方便布设电气线路的场景里适配性很强。整套机构的动力输入来自端部的圆形触压踏板，外部执行件每一次下压触板，都会带动摆杆绕主立柱的铰接轴回转，摆杆末端的棘爪会同步推动计数轮组转过固定齿距，完成一次数字进位；触压外力撤除后，内置的复位扭簧会带动摆杆回到初始待触发位置，棘爪顺势滑过下一个轮齿，不会带动计数轮回退，整套动作不需要额外的锁止结构就能保证计数单向累加。从结构布局来看，主立柱作为整个计数单元的安装基准，

　　底部预留了柱面安装位，可以直接插入工装台板的预制孔内，从侧面用紧定螺钉锁死，不需要额外加工复杂的安装法兰；侧向延伸的两级铰接摆杆把触发行程放大，即使外部执行件的下压行程只有几毫米，也能通过杠杆比换算成足够推动棘爪的动作位移，对不同行程的触发端兼容性更好。计数轮组采用同轴叠装的布局，每一位数字轮之间搭配进位拨齿，低位轮转满一圈后自动拨动高位轮走一个字位，整套进位结构都封装在侧面的圆柱壳体内，不需要额外做防尘罩就能阻挡车间里的切屑、粉尘进入啮合间隙。设计时特意把触发端的铰接轴和主立柱转轴做了偏心错位处理，摆杆下压过程中棘爪对计数轮的啮入角度会逐渐变大，不会出现刚接触就滑齿的问题；复位弹簧的预紧力控制在刚好能带动摆杆回位、

　　又不会额外增加触发端按压力度的区间，工人手动触压时不会有明显的顿挫感。整个机构的外轮廓没有突出的尖锐棱边，所有铰接转动位置都做了轴肩限位，长期往复运行也不会出现轴销窜动脱出的问题；侧向的壳体安装面和主立柱轴线保持平行，集成到设备上时可以直接以立柱为基准找正，不需要反复调整触发摆杆和外部执行件的对中位置，能大幅减少现场安装调试的耗时。
