长条形多工位工业管线集成设备结构

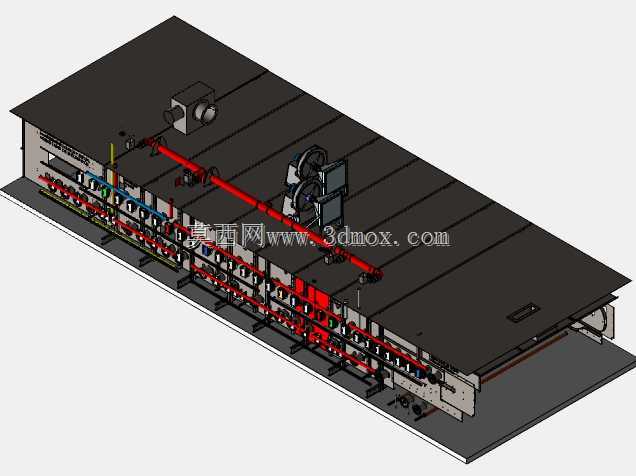

　　该设备整体采用长条形卧式布局，主体框架以标准工业铝型材搭配钣金封板搭建，顶部为整面覆盖的可拆卸式顶板，预留有顶部外接管线的对接接口，可适配厂房顶部桥架走管走线的安装场景，无需额外在设备侧面预留大尺寸管线通道，能有效压缩车间横向占地空间，适配狭长型生产车间的工位排布需求。设备内部沿长度方向排布多组并行工位管路，红色主管路沿设备纵向中轴线铺设，各分支管路通过快换接头向两侧工位延伸，每段分支管路都预留有独立的控制阀安装位与介质检测接口，可同时为多组并行工位输送流体介质或动力气源，工位间距按照常规人工操作或机械手上下料的作业半径设置，相邻工位之间预留有足够的操作与维护空间，无需拆解主体框架即可完成单工位的阀件更换与管路检修。

　　设计阶段优先考虑了管路的防干涉问题，所有走线路径都避开了内部运动部件的运行行程，电气走线与流体管路分仓排布，中间设置有绝缘分隔板，避免管路泄漏时流体侵蚀电气线路引发故障。设备底部设置有可调式支撑脚座，可根据车间地面平整度调整设备水平度，支撑脚座的安装孔位预留了二次膨胀螺栓固定的余量，可满足有振动工况下的设备固定需求。设备侧面的封板采用快拆式卡扣固定，日常巡检时无需工具即可快速打开对应区段的封板，查看内部管路的运行状态，顶部预留的吊装接口可适配车间行车的吊装需求，整体转运时无需额外焊接吊耳，避免对设备主体结构造成损伤。从安装边界来看，设备长度方向两端预留有150mm的外接管线对接空间，宽度方向两侧预留有800mm的操作维护通道，

　　高度方向顶部距离厂房吊顶预留不小于300mm的散热空间，可满足多数中小型加工车间的安装尺寸要求。内部管路的通径配置按照常规工业流体输送的流量需求设置，主管路通径可满足12个以上并行工位的同时供料需求，各分支管路可根据实际工位的介质用量单独更换通径规格，无需改动主管路的整体布局，具备较强的工位扩展适配性。
