带弹簧复位结构的接触式传感基座

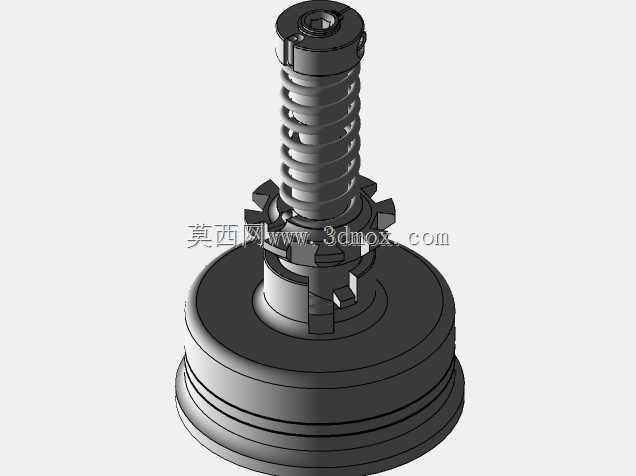

　　该结构件常见于自动化产线的到位检测工位，也可嵌入工装夹具作为接触触发元件使用。底部圆盘为主要安装基准，外周预留多层环形台阶，既可以直接嵌入设备面板的沉孔内定位，也能通过法兰面压合固定，安装边界以圆盘最大外径为限，轴向总高度由底部基座、中部弹簧行程段与顶部触头共同决定，选型时需预留足够的竖直避让空间，避免周边构件干涉弹簧压缩动作。

　　中部采用螺旋压缩弹簧提供复位力，顶杆外周带有限位卡爪结构，弹簧完全释放时卡爪抵靠基座内部台阶，防止顶杆脱出；触头受压后沿轴向直线回缩，行程由卡爪与基座内腔的配合间隙限定，这类结构不需要额外导向轴套，依靠基座内孔与顶杆自身的圆柱面配合完成导向，加工时只需保证内孔圆柱度与顶杆外径的同轴度，即可将侧向晃动控制在较小范围。

　　顶部采用内凹触头设计，相比外露圆头更不容易被侧向硬物磕碰变形，接触被测工件时受力点集中在中心区域，可减少偏载带来的卡滞风险。实际产线应用中，这类接触式传感结构常配合微动开关或霍尔元件使用：顶杆下压到设定行程时触发内部检测元件，输出工件到位信号；工件离开后弹簧自动推动顶杆复位，等待下一次触发。相比非接触式光电检测，它在油污、切削液飞溅或金属粉尘较多的机加工场景里稳定性更好，不会因为表面附着杂物出现误触发。

　　设计该类结构时需要重点校核弹簧的预压力与全压缩力：预压力过小会导致设备运行振动时顶杆出现小幅窜动，容易产生误信号；预压力过大则会在接触薄壁工件时造成工件表面压痕，甚至推偏轻质工件。卡爪部位需要做圆角过渡，避免长期往复运动后出现应力断裂，基座底部可预留走线空间，内置检测元件的引线从圆盘侧面或底部引出，不会干扰上方工件的输送路径。整体结构没有复杂曲面，全部由回转体与少量卡槽特征构成，加工与装配难度较低，适合批量用于检测工装、组装夹具与物料定位工位。
