波尔沃斯输送机用80B57链轮结构设计

　　该链轮主要面向波尔沃斯系列带式或链式输送机的重载传动工位，在散料输送、生产线工件转运、仓储物流分拣等连续运行场景中承担链条啮合与动力传递作用。其核心功能是通过周向均布的齿形与标准80B链条滚子精准咬合，将减速机输出扭矩转化为链条的直线牵引力，同时约束链条横向窜动，保证长距离输送过程中链节啮合平稳、跳齿风险可控。

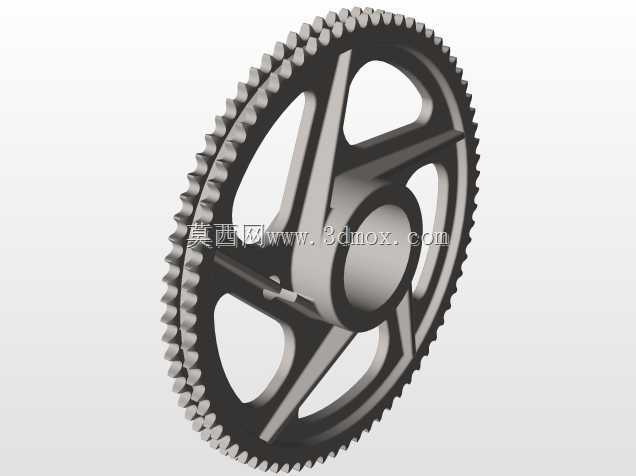

　　从结构设计思路看，模型采用轮辐式轻量化构型，而非整体实心轮盘。五根辐条沿轮毂周向均匀分布，在保证轮体扭转刚度与齿圈支撑强度的前提下，大幅削减了转动惯量与材料用量，尤其适合输送机频繁启停、正反向切换的工况，可降低驱动端瞬时冲击载荷。轮毂部位设置同轴安装孔与轴向定位面，用于匹配输送机主动轴或从动轴，安装时可通过键连接实现周向扭矩传递，端面可配合轴端挡圈或锁紧套完成轴向固定，避免运行中出现轮体轴向偏移。

　　齿圈部分严格对应80B链条节距参数，齿廓曲线兼顾啮合导入与退出顺滑性，齿侧预留合理间隙以补偿链条磨损后的节距伸长，同时降低多边形效应带来的速度波动。轮缘厚度与齿根过渡圆角经过强化处理，可抵御散料工况下的磨粒磨损与交变接触应力，减少长期运行后的齿面点蚀、断齿概率。

　　安装边界方面，设计时需重点核对链轮分度圆直径与输送机机架、导轨、张紧装置的空间干涉：轮齿顶端与机架护罩需保留足够安全间隙，轮毂轴向长度需匹配轴系安装跨距，键槽位置需与轴上键槽对齐；双侧布置链条的输送机中，两链轮的同轴度、齿圈端面跳动需控制在公差范围内，防止链条偏磨、卡滞。辐条间的镂空区域也为现场检修、积料清理留出操作空间，适配粉尘、碎屑较多的工业输送环境。整体结构兼顾承载能力、装配工艺性与运行可靠性，可直接用于输送机传动系统的选型校核与三维布局验证。
